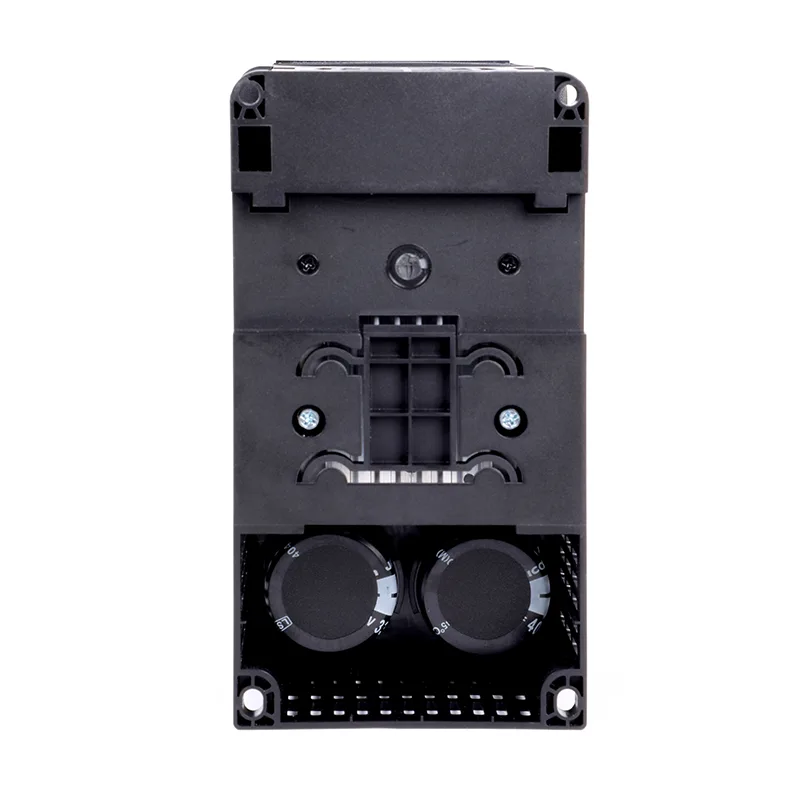

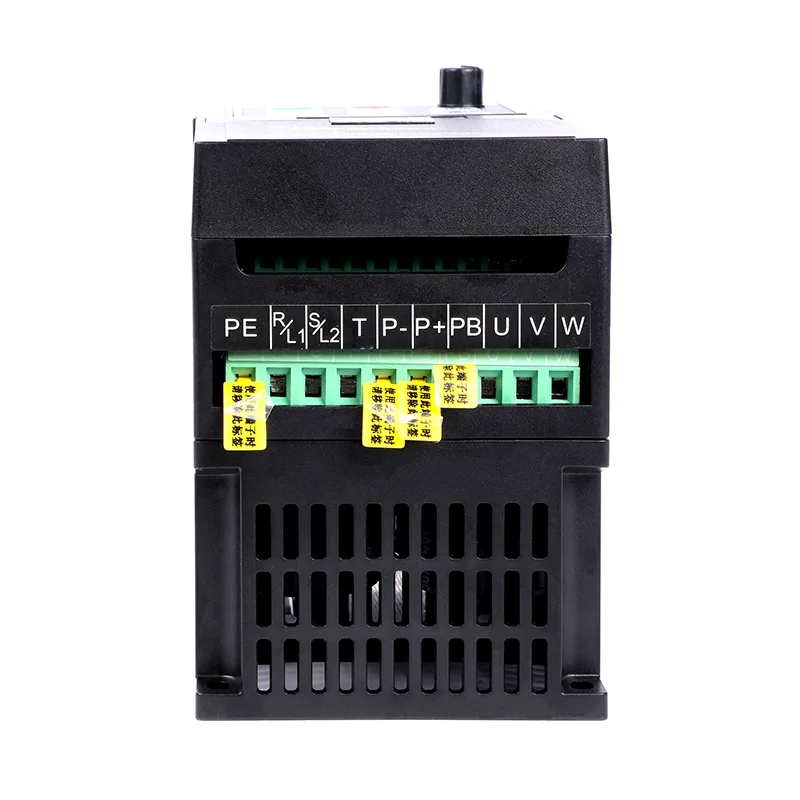

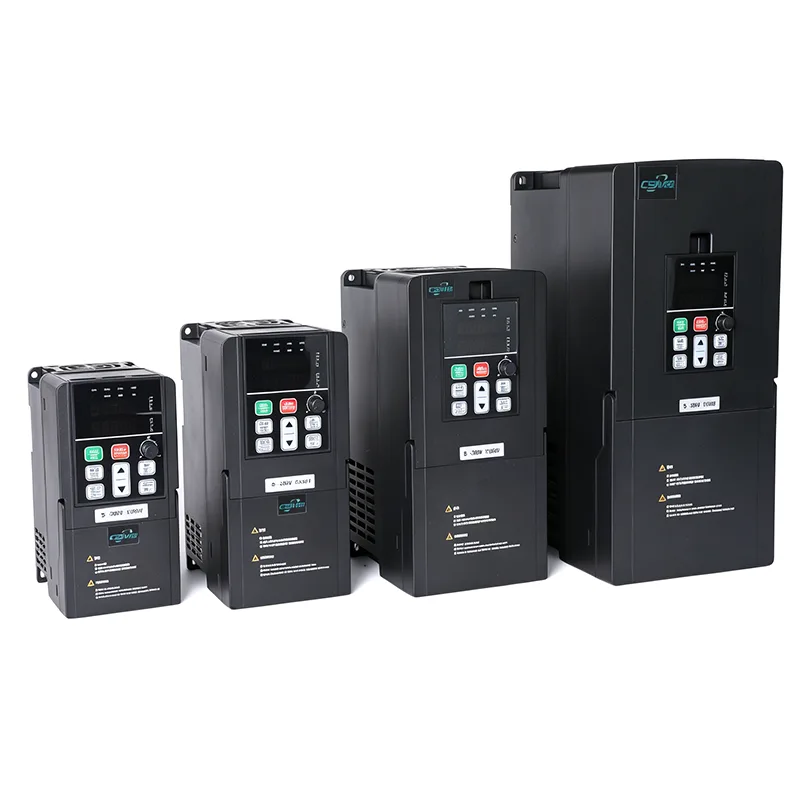

Bơm dẫn động tần số VFD 15HP 11kw VFD

Các tính năng chính bao gồm khả năng quá tải cao, bộ kháng DC tích hợp để giảm thiểu sóng hài, nhiều giao diện truyền thông và khả năng mở rộng I/O có thể định cấu hình. Vỏ bọc hạng nặng với hệ thống làm mát tăng cường đảm bảo hoạt động đáng tin cậy trong môi trường công nghiệp nhiệt độ cao.

Kết hợp khả năng tiết kiệm năng lượng với các tính năng bảo vệ thông minh, Bơm truyền động tần số VFD CSIVEI 15HP 11kw VFD tối đa hóa thời gian hoạt động của hệ thống và hiệu quả vận hành cho các ứng dụng công suất lớn.

Thông số và thông số kỹ thuật cốt lõi

Ứng dụng điển hình

Máy bơm dẫn động tần số VFD CSIVEI 15HP 11kw VFD mang lại hiệu suất mạnh mẽ cho các thiết bị công nghiệp nặng cần hoạt động liên tục:

●  Máy bơm lớn – máy bơm cấp nước chính, máy bơm làm mát công nghiệp

●  Quạt công nghiệp – thông gió mỏ, quạt nhà máy xi măng, máy hút bụi

●  Máy nén – máy nén khí lớn, máy nén nitơ

●  Máy trộn – máy trộn bê tông, lò phản ứng hóa học, máy trộn bột giấy

●  Máy ly tâm – máy ly tâm đường, máy ly tâm dầu, bình gạn

Với các tính năng làm mát được tăng cường và giảm thiểu điều hòa, nó đảm bảo hoạt động đáng tin cậy trong môi trường khắc nghiệt.

Bảo vệ mạnh mẽ và độ tin cậy

Được thiết kế để chịu được môi trường công nghiệp đòi hỏi khắt khe, dòng CSIVEI VFD kết hợp nhiều cơ chế bảo vệ để đảm bảo hoạt động liên tục và kéo dài tuổi thọ.

Bảo vệ động cơ toàn diện - Bảo vệ tích hợp bao gồm quá điện áp, thấp áp, quá dòng, quá nhiệt, mất pha và bảo vệ ngắn mạch. Biến tần tự động ngắt hoặc giới hạn đầu ra để tránh làm hỏng cả biến tần và động cơ được kết nối.

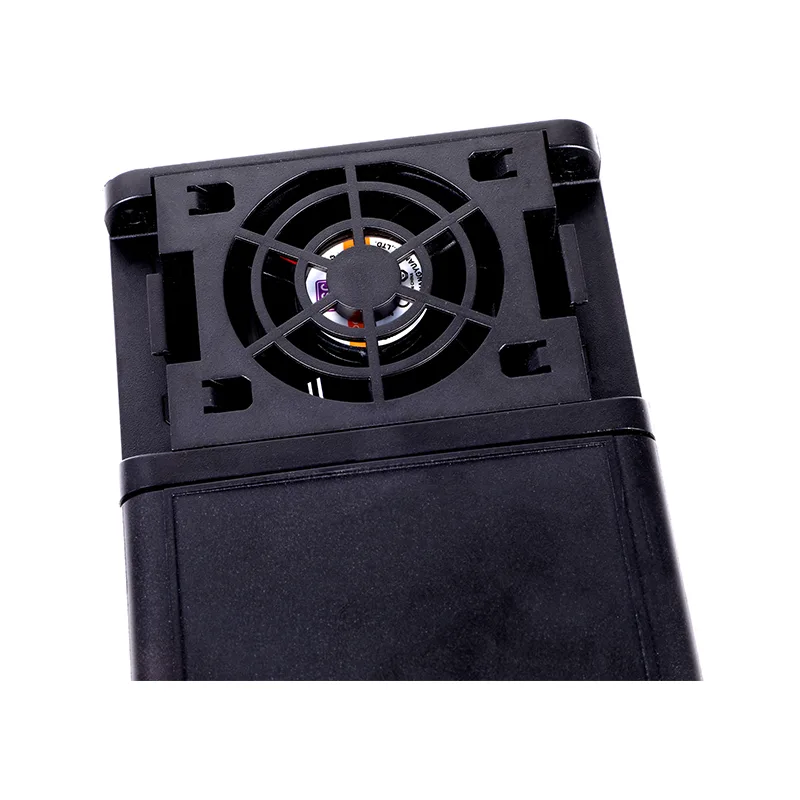

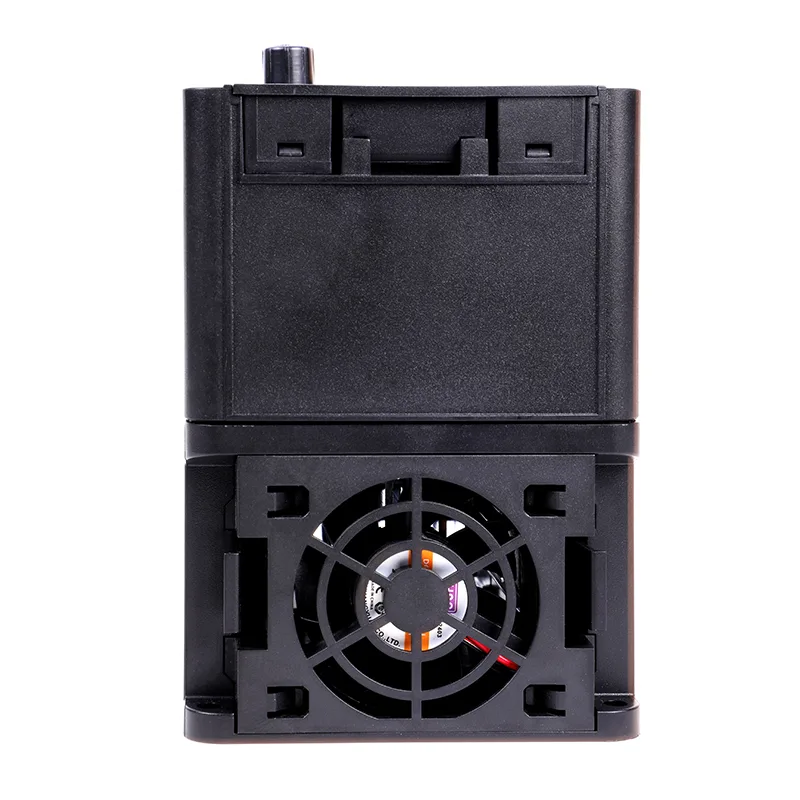

Quản lý nhiệt – Điều khiển quạt thông minh điều chỉnh khả năng làm mát dựa trên nhiệt độ bên trong và điều kiện tải, giảm thiểu tiếng ồn và kéo dài tuổi thọ của quạt. Các model công suất cao có thiết kế tản nhiệt được gia cố để tăng cường khả năng tản nhiệt.

Bảo vệ môi trường – Vỏ bọc tiêu chuẩn IP20 phù hợp cho việc lắp đặt bảng điều khiển. Vỏ IP40/IP54/IP66 tùy chọn có sẵn cho các ứng dụng trong môi trường bụi bặm, ẩm ướt hoặc bị rửa trôi. Lớp phủ phù hợp trên PCB cung cấp khả năng bảo vệ bổ sung chống lại độ ẩm và chất gây ô nhiễm.

Bộ lọc EMC tích hợp – Các mẫu được chọn bao gồm bộ lọc tương thích điện từ tích hợp, đơn giản hóa việc tuân thủ CE và các tiêu chuẩn EMC khác, đồng thời giảm chi phí lắp đặt.

Câu hỏi thường gặp

Sự khác biệt giữa điều khiển V/F và điều khiển véc tơ là gì?

Điều khiển V/F giữ tỷ lệ điện áp trên tần số cố định. Điều này phù hợp với quạt, máy bơm và các ứng dụng chung trong đó việc kiểm soát tốc độ chính xác là không cần thiết. Điều khiển vectơ tách biệt từ thông và mô-men xoắn để bạn có thể điều khiển chúng một cách độc lập—mang lại cho bạn mô-men xoắn khởi động cao hơn (lên tới 150% ở 0,5Hz) và độ chính xác về tốc độ tốt hơn. Vector không cảm biến không cần bộ mã hóa; vectơ vòng kín làm được điều đó và nó đẩy độ chính xác của tốc độ lên 0,1%. Hầu hết các ổ CSIVEI đều hỗ trợ cả hai, vì vậy bạn có thể chọn ổ nào phù hợp với ứng dụng của mình.

Làm cách nào để chọn VFD phù hợp cho động cơ của tôi?

Một số điều cần xem xét:

●  Công suất động cơ—VFD phải bằng hoặc lớn hơn một chút so với định mức động cơ.

●  Điện áp đầu vào—230V một pha hoặc 400V ba pha, hãy đảm bảo điện áp đó phù hợp với nguồn điện của bạn.

●  Loại tải—tải mô-men xoắn không đổi như băng tải hoặc máy đùn thường cần VFD có kích thước bằng 100–120% công suất động cơ. Các tải mô-men xoắn thay đổi như quạt và máy bơm thường có thể sử dụng VFD phù hợp với công suất động cơ, đồng thời giúp bạn tiết kiệm năng lượng.

●  Môi trường—đối với các vị trí bụi bặm, ẩm ướt hoặc ngoài trời, hãy sử dụng xếp hạng IP cao hơn (IP40, IP54, IP66) hoặc đặt ổ đĩa trong vỏ được bảo vệ.

●  Giao tiếp—nếu bạn cần giao tiếp với PLC hoặc SCADA, hãy kiểm tra xem biến tần có hỗ trợ giao thức của bạn không (Modbus RTU là tiêu chuẩn; Profibus, Ethernet/IP, v.v. là tùy chọn).

●  CSIVEI cũng có công cụ định cỡ và hỗ trợ kỹ thuật nếu bạn muốn có ý kiến ​​thứ hai.

Tôi có thể sử dụng VFD đầu vào một pha với động cơ ba pha không?

Đúng. Bộ truyền động 230V một pha của CSIVEI lấy nguồn điện ba pha đầu vào một pha và đầu ra cho động cơ. Đây là cách thiết lập phổ biến khi chỉ có nguồn điện một pha nhưng bạn muốn có hiệu suất và độ tin cậy của động cơ ba pha. Chỉ cần đảm bảo điện áp của động cơ phù hợp với đầu ra của biến tần—3 pha 230V.

Tôi có cần một điện trở hãm bên ngoài không?

Nó phụ thuộc. Nếu bạn cần giảm tốc nhanh hoặc tải có quán tính cao—như máy ly tâm, cần cẩu, tời hoặc máy cuốn—thì đúng vậy, bạn sẽ cần một cái. Trên các biến tần có bộ hãm bên trong, điện trở xử lý năng lượng tái tạo để tránh sự cố quá điện áp và rút ngắn thời gian dừng. Đối với quạt và máy bơm có tốc độ giảm tốc chậm hơn, bạn thường có thể bỏ qua.

Những giao thức truyền thông nào được hỗ trợ?

Tất cả các ổ CSIVEI đều có Modbus RTU qua RS485 theo tiêu chuẩn. Các mô-đun tùy chọn có sẵn cho Profibus DP, Profinet, Ethernet/IP, CANopen và DeviceNet. Chúng cho phép bạn tích hợp với các hệ thống PLC và SCADA chính để giám sát từ xa, thay đổi thông số và điều khiển tập trung.

Làm cách nào để thiết lập ổ đĩa lần đầu tiên?

Ổ đĩa CSIVEI có Trình hướng dẫn khởi động nhanh hướng dẫn bạn qua những điều cần thiết trong vài phút:

Nhập dữ liệu bảng tên động cơ (nguồn, điện áp, dòng điện, tần số, RPM), chọn macro ứng dụng (Quạt/Bơm, Băng tải, Mô-men xoắn không đổi), đặt thời gian tăng tốc và giảm tốc, chọn nguồn tần số (bàn phím, đầu vào analog, giao tiếp) và chạy tự động điều chỉnh để tối ưu hóa điều khiển động cơ. Sách hướng dẫn có đầy đủ chi tiết và bàn phím có thể tháo rời để bạn có thể thao tác từ xa nếu cần.

Những biện pháp bảo vệ nào được tích hợp trong ổ đĩa?

Ổ đĩa CSIVEI bao gồm một bộ bảo vệ chắc chắn: quá điện áp, thấp áp, quá dòng, ngắn mạch, quá nhiệt (tản nhiệt), mất pha ở đầu vào hoặc đầu ra và quá tải động cơ (quá tải nhiệt điện tử, I2t). Những điều này giúp mọi thứ hoạt động ổn định và kéo dài tuổi thọ thiết bị.

Tôi có thể chạy nhiều động cơ từ một VFD không?

Có, bạn có thể chạy song song nhiều động cơ từ một biến tần, miễn là: tổng dòng điện tiêu thụ vẫn nằm trong định mức đầu ra của biến tần, mỗi động cơ có bảo vệ quá tải nhiệt riêng và bạn đang sử dụng điều khiển V/F (điều khiển vectơ không được khuyến nghị cho thiết lập nhiều động cơ). Điều này thường xảy ra đối với các dãy quạt, phần băng tải hoặc trạm bơm nơi các động cơ chạy cùng tốc độ với nhau.

Làm cách nào để khắc phục các lỗi thường gặp?

Biến tần hiển thị mã lỗi trên bàn phím để chẩn đoán nhanh:

●  OC (quá dòng) – kiểm tra đoản mạch, sự cố cuộn dây động cơ hoặc thời gian tăng tốc quá ngắn

●  OV (quá điện áp) – kiểm tra điện trở hãm (nếu sử dụng) hoặc thời gian giảm tốc quá ngắn

●  UV (điện áp thấp) – kiểm tra nguồn điện đầu vào và hệ thống dây điện

●  OH (quá nhiệt độ) – kiểm tra quạt làm mát, nhiệt độ môi trường và khe hở lắp đặt

●  OL (quá tải) – kiểm tra tải động cơ, tăng thời gian tăng tốc hoặc xem xét tăng kích thước ổ đĩa

Sách hướng dẫn có bảng mã lỗi đầy đủ với các bước thực hiện chi tiết. Nếu vẫn xảy ra sự cố, bộ phận hỗ trợ kỹ thuật của CSIVEI có thể trợ giúp.

VFD tiết kiệm năng lượng như thế nào?

Đối với các tải có mô-men xoắn thay đổi như quạt và máy bơm, công suất tuân theo định luật ái lực—nó tỷ lệ với lập phương tốc độ. Giảm tốc độ 20% sẽ cắt giảm mức sử dụng năng lượng khoảng 50%. Tính năng Tối ưu hóa Năng lượng Tự động (AEO) giúp giảm điện áp để phù hợp với tải thực tế nhằm tiết kiệm thêm. Chế độ ngủ cũng tắt động cơ trong khoảng thời gian có nhu cầu thấp, loại bỏ tình trạng tiêu hao điện khi không tải.

Tuổi thọ điển hình của VFD là bao nhiêu và làm cách nào để duy trì nó?

Với điều kiện và lắp đặt thích hợp, VFD có thể tồn tại từ 10–15 năm. Bảo trì chính: giữ cho vỏ máy sạch sẽ—bụi tích tụ sẽ làm giảm hiệu quả làm mát; kiểm tra quạt làm mát (thường có tuổi thọ từ 3–7 năm; thay thế nếu ồn hoặc hỏng); kiểm tra tụ điện bus DC—chúng già đi theo thời gian và nhiệt độ—nếu ổ đĩa đã được bảo quản hơn hai năm, hãy thay đổi nắp trước khi bật nguồn; theo dõi nhiệt độ môi trường xung quanh; thỉnh thoảng sao lưu các thông số vào bàn phím hoặc bộ nhớ ngoài. Việc kiểm tra nhanh sau mỗi 6–12 tháng sẽ giúp tránh những bất ngờ.

Tôi có thể sử dụng VFD ngoài trời hoặc trong môi trường rửa sạch không?

Ổ đĩa IP20 tiêu chuẩn cần phải được đặt trong bảng điều khiển sạch sẽ, khô ráo. Đối với môi trường ngoài trời hoặc khắc nghiệt, CSIVEI cung cấp xếp hạng IP cao hơn:

●  IP40 – phù hợp với những nơi nhiều bụi như nhà máy dệt hoặc chế biến gỗ

●  IP54/IP55 – chống bụi và chống tia nước; hoạt động cho các khu vực ngoài trời và khu vực rửa trôi

●  IP66 – hoàn toàn kín bụi và xử lý được các tia nước mạnh; thích hợp để chế biến thực phẩm, rửa xe hoặc sử dụng ngoài trời mà không cần thêm vỏ bọc

●  Nếu có khí ăn mòn thì nên phủ lớp phủ phù hợp trên PCB.

VFD có được bảo hành và hỗ trợ kỹ thuật không?

Đúng. Ổ đĩa CSIVEI được bảo hành tiêu chuẩn 18 tháng kể từ ngày sản xuất (hoặc 12 tháng kể từ khi lắp đặt, tùy điều kiện nào đến sau). Tùy chọn bảo hành mở rộng có sẵn cho các ứng dụng quan trọng. Hỗ trợ kỹ thuật toàn cầu được cung cấp qua email, điện thoại và các tài nguyên trực tuyến—hướng dẫn sử dụng, hướng dẫn ứng dụng và phần mềm cấu hình đều được bao gồm.

Trường hợp khách hàng: Quạt thông gió công nghiệp

Một cơ sở sản xuất đồ nội thất yêu cầu kiểm soát luồng không khí chính xác cho hệ thống thu gom bụi của mình. Chạy quạt ở tốc độ tối đa liên tục không hiệu quả và tạo ra tiếng ồn quá mức.

Giải pháp: Một CSIVEI 18-30kW VFD được lắp đặt trên quạt hút chính, có cảm biến áp suất theo dõi áp suất ống dẫn để điều chỉnh tốc độ quạt.

Kết quả:

●  Tốc độ quạt tự động điều chỉnh để phù hợp với nhu cầu hút bụi

●  Tiết kiệm năng lượng 45% khi vận hành tải một phần

●  Độ ồn giảm 12 dB, cải thiện điều kiện làm việc

●  Giảm mài mòn cơ học trên vòng bi và dây đai của quạt

●  Hệ thống hiện đã đáp ứng cả mục tiêu tuân thủ môi trường và hiệu quả hoạt động.
