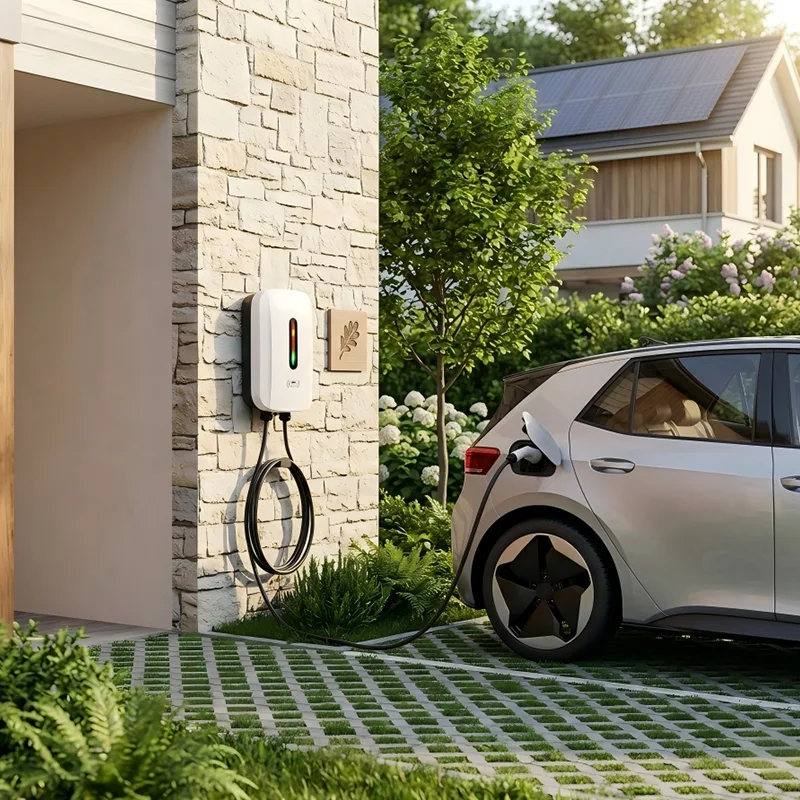

Trạm sạc AC gắn tường súng đơn 3,5KW

Chất lượng của nhà máy CSIVEI Trạm sạc AC gắn tường súng đơn 3,5KW có các mức công suất 3,5kW, 11kW và 22kW, bao gồm tất cả các cấu hình nguồn điện một pha và ba pha phổ biến. Thiết kế độc lập của nó loại bỏ yêu cầu về tường hoặc cấu trúc lắp đặt, cho phép bố trí linh hoạt trong các bãi đỗ xe mở, đường lái xe vào khu dân cư hoặc dọc theo chu vi bãi đậu xe.

Vỏ thép mạ kẽm hạng nặng có xếp hạng IP55 và khả năng chống va đập IK10, đảm bảo độ tin cậy lâu dài trong môi trường ngoài trời từ -30°C đến +55°C. Màn hình LED 4,3 inch hoặc màn hình cảm ứng tùy chọn cung cấp trạng thái sạc rõ ràng, trong khi xác thực dựa trên ứng dụng và RFID đảm bảo chỉ những người dùng được ủy quyền mới có thể bắt đầu phiên. Kết nối OCPP 1.6J cho phép tích hợp liền mạch với các phần phụ trợ của mạng sạc để giám sát, thanh toán và quản lý năng lượng từ xa.

Các tính năng an toàn toàn diện bao gồm bảo vệ dòng dư nhạy cảm DC loại A + 6mA, bảo vệ quá dòng và quá áp, phát hiện rò rỉ đất và nút dừng khẩn cấp. Bao đựng cáp tích hợp giúp cáp sạc không chạm đất và thiết kế bao da phía trước giúp người dùng dễ dàng cắm điện. Với trọng tâm là tổng chi phí sở hữu thấp, Trạm sạc AC gắn tường một súng 3.5KW cung cấp khả năng sạc qua đêm và nơi làm việc đáng tin cậy mà không cần cơ sở hạ tầng phức tạp.

Ứng dụng sản phẩm

Khi phương tiện đỗ trong thời gian dài và hiệu quả chi phí là tối quan trọng, Trạm sạc AC gắn tường súng đơn 3,5KW cung cấp điểm sạc mạnh mẽ, độc lập, không cần giá đỡ trên tường — lý tưởng cho các lô đất trống, cộng đồng dân cư và khu vực đậu xe của nhân viên.

Cộng đồng dân cư và khu chung cư

Đối với các tòa nhà nhiều nhà cung cấp bãi đậu xe EV chuyên dụng, bộ sạc AC đặt trên sàn sẽ tránh được nhu cầu gắn phần cứng lên mặt tiền tòa nhà. Nó có thể được đặt ở đầu vịnh được phân bổ của cư dân, kết nối trực tiếp với bảng phân phối của tòa nhà. Quyền truy cập RFID đảm bảo chỉ những cư dân được ủy quyền mới có thể tính phí và phần phụ trợ OCPP cho phép thanh toán riêng cho từng căn hộ. Hoạt động yên tĩnh và kiểu dáng mảnh mai của nó hòa quyện hoàn hảo vào các khu vực đỗ xe ngoài trời mà không làm phiền cư dân.

Nơi làm việc và bãi đậu xe của nhân viên

Các văn phòng, khu kinh doanh và khu công nghiệp ngày càng cung cấp dịch vụ sạc xe điện như một phúc lợi cho nhân viên. Bộ sạc AC đặt trên sàn một súng có thể được lắp thành hàng trên các bãi đỗ xe mở, phục vụ một phương tiện trên mỗi không gian được chỉ định. Nhân viên cắm điện vào đầu ngày làm việc và trở lại xe đã sạc đầy vào buổi chiều. Nền tảng OCPP cho phép người quản lý cơ sở theo dõi việc sử dụng, đặt giá theo thời gian trong ngày và quản lý mức tiêu thụ năng lượng trên nhiều đơn vị. Không cần phụ thuộc vào tường, bộ sạc có thể được đặt ở vị trí tối ưu ở trung tâm bãi đỗ xe.

Khách sạn, Khu nghỉ dưỡng & Địa điểm giải trí

Khách lưu trú qua đêm cần có bộ sạc an toàn, đáng tin cậy, phù hợp với cảnh quan của nơi lưu trú. Bộ sạc AC đặt trên sàn có thể được đặt ở khu vực đậu xe của khách mà không cần dựa vào tường tòa nhà, bảo tồn tính thẩm mỹ kiến ​​trúc. Kích hoạt bằng mã RFID hoặc mã QR mang lại trải nghiệm cao cấp cho khách hàng, trong khi khách sạn có thể tùy ý tính phí hoặc cung cấp tính phí miễn phí như một đặc quyền dành cho khách hàng thân thiết. Vỏ bọc chắc chắn chịu được ánh nắng, mưa và không khí ven biển, yêu cầu bảo trì tối thiểu.

Đội xe và kho chia sẻ xe

Các nhà khai thác đội xe ô tô điện hoặc xe thương mại hạng nhẹ thường thích sạc điện xoay chiều vào ban đêm vì tính đơn giản và chi phí cơ sở hạ tầng thấp. Bộ sạc đứng một súng cho mỗi bãi đậu xe được chỉ định cho phép phân bổ xe một-một và sạc tuần tự thông qua các điều khiển phụ trợ theo lịch trình. Thiết kế chắc chắn giúp tồn tại sau những va chạm hàng ngày do hoạt động của đội xe và chẩn đoán từ xa giúp giảm chi phí bảo trì.

Bãi đậu xe công cộng trên đường phố và thành phố

Các thành phố triển khai sạc xe điện trên đường trong khu dân cư hoặc bãi đỗ xe công cộng được hưởng lợi từ bộ sạc AC nhỏ gọn, độc lập, không cần lắp trên các thiết bị đường phố hiện có. Cấu hình một súng phù hợp với một khoang trên mỗi trụ, giúp việc thực thi và thanh toán trở nên đơn giản. Với kết nối OCPP, các đô thị có thể tích hợp bộ sạc vào nền tảng thanh toán toàn thành phố và quản lý giá cước từ xa.

Tìm hiểu sâu về kỹ thuật

Trạm sạc AC gắn tường súng đơn 3,5KW tích hợp hệ thống an toàn và điều khiển phức tạp vào một vỏ mỏng, độc lập - cung cấp bộ sạc AC đáng tin cậy, dễ triển khai và bảo trì đơn giản.

Bộ điều khiển sạc thông minh

Cốt lõi của bộ sạc là một bộ vi điều khiển hiệu suất cao giúp quản lý toàn bộ phiên sạc theo tiêu chuẩn IEC 61851-1 và các tiêu chuẩn khu vực liên quan. Nó liên tục giám sát tín hiệu Control Pilot (CP) để liên lạc với bộ sạc trên xe, điều chỉnh dòng điện tối đa khả dụng một cách linh hoạt. Đối với việc lắp đặt có nhiều bộ sạc, mô-đun quản lý tải cục bộ tùy chọn có thể cân bằng nguồn điện trên nhiều bộ sạc, ngăn chặn tình trạng quá tải ở cấp cơ sở và giảm thiểu chi phí nhu cầu.

Bảo vệ và an toàn điện

Bộ sạc bao gồm một bộ an toàn điện toàn diện. Thiết bị dòng điện dư Loại A kết hợp với khả năng phát hiện nhạy cảm DC 6mA (theo IEC 62955) đảm bảo bảo vệ chống lại dòng điện rò rỉ đất AC và DC, vốn rất quan trọng đối với xe điện hiện đại. Bảo vệ quá dòng, quá áp, thấp áp và đột biến được tích hợp theo tiêu chuẩn. Trong trường hợp xảy ra lỗi, rơle cơ giới chuyên dụng sẽ ngắt điện trong vòng một phần nghìn giây, trong khi nút dừng khẩn cấp sẽ cách ly thủ công. Vỏ bọc được liên kết với một điểm nối đất đáng tin cậy và tất cả các bộ phận mang điện đều được cách ly bằng cách điện tăng cường.

Cấu trúc sẵn sàng ngoài trời chắc chắn

Vỏ được chế tạo từ thép mạ kẽm với lớp sơn tĩnh điện hoàn thiện chống tia cực tím, đạt mức bảo vệ chống xâm nhập IP55 chống lại bụi và tia nước cũng như khả năng chống va đập cơ học IK10. Cột đứng trên sàn được neo thông qua một tấm đế chịu lực lên tấm bê tông hoặc bề mặt lát đá, có thể đi cáp từ phía dưới hoặc phía sau. Các bộ phận bên trong nhận được lớp phủ phù hợp để chống ẩm và ngưng tụ. Nút xả được lọc ngăn chặn sự tích tụ nước bên trong cột và cửa được bịt kín bằng gioăng nén liên tục.

Giao diện người dùng và kết nối

Màn hình LED 4,3 inch hiển thị trạng thái sạc theo thời gian thực, năng lượng được cung cấp và bất kỳ thông báo lỗi nào. Đầu đọc RFID tích hợp hỗ trợ thẻ A/B ISO 14443, trong khi các mô-đun Bluetooth hoặc 4G/Wi-Fi tùy chọn cho phép tương tác với ứng dụng điện thoại thông minh. OCPP 1.6J (có đường dẫn nâng cấp lên 2.0.1) cho phép tích hợp với tất cả các nền tảng phụ trợ chính, cung cấp các tính năng như khởi động/dừng từ xa, báo cáo giao dịch, cập nhật chương trình cơ sở qua mạng và phân tích mức tiêu thụ năng lượng. Ở chế độ ngoại tuyến, bộ sạc có thể lưu trữ các giao dịch cục bộ và tải chúng lên khi kết nối được khôi phục.

Quản lý cáp và công thái học

Đầu nối Loại 2 với cáp dài 5 mét là tiêu chuẩn, với đầu nối Loại 1 tùy chọn dành cho các thị trường cụ thể. Hộp đựng cáp tích hợp giúp giữ cáp vòng khỏi mặt đất khi không sử dụng, ngăn ngừa hư hỏng và nguy cơ vấp ngã. Đế kết nối được đặt ở độ cao thoải mái và thiết kế cắm vào là chạy không cần đào tạo người dùng.

Quản lý năng lượng đã sẵn sàng

Bộ sạc hỗ trợ giao tiếp Modbus RTU/TCP để giao tiếp với hệ thống quản lý năng lượng tòa nhà hoặc các nguồn phát điện tái tạo. Một đồng hồ đo năng lượng thông minh tùy chọn có thể được lắp đặt để giám sát mức tiêu thụ ở cấp độ cơ sở, cho phép cân bằng tải động và tích hợp với hệ thống lưu trữ pin hoặc pin mặt trời. Điều này đảm bảo cho việc lắp đặt trong tương lai chống lại chi phí năng lượng ngày càng tăng và những hạn chế về lưới điện.

Câu hỏi thường gặp

Câu hỏi 1: Trạm sạc AC gắn tường súng đơn 3,5KW có thể lắp đặt ngoài trời mà không có nơi trú ẩn không?

Tuyệt đối. Vỏ được xếp hạng IP55 để sử dụng ngoài trời, bảo vệ khỏi mưa, bụi và tia nước. Nó hoạt động đáng tin cậy ở nhiệt độ từ -30°C đến +55°C. Thiết kế kín và lớp phủ phù hợp đảm bảo tuổi thọ lâu dài ngay cả trong môi trường ven biển hoặc có độ ẩm cao. Không có tán bổ sung được yêu cầu.

Q2: Tôi có cần một bức tường để lắp đặt bộ sạc này không?

Không. Thiết kế bệ đứng có nghĩa là bộ sạc có khả năng tự đứng. Nó được gắn trên một tấm bê tông phẳng hoặc bề mặt lát đá bằng bốn bu lông neo. Điều này làm cho nó trở nên hoàn hảo cho các bãi đậu xe mở, đường lái xe vào khu dân cư hoặc bất kỳ vị trí nào không có tường phù hợp.

Câu hỏi 3: Người dùng bắt đầu phiên tính phí và thanh toán bằng cách nào?

Người dùng có thể xác thực bằng thẻ RFID, ứng dụng điện thoại thông minh (qua Bluetooth hoặc đám mây) hoặc cắm và sạc để cài đặt riêng tư. Bộ sạc hỗ trợ OCPP 1.6J nên có thể được tích hợp vào bất kỳ nền tảng thanh toán nào sử dụng phương thức thanh toán theo mỗi kWh, phí phiên cố định hoặc mức giá theo thời gian. Tất cả dữ liệu giao dịch được lưu trữ và có thể được xuất để báo cáo.

Câu hỏi 4: Tôi có thể kết nối bộ sạc này với hệ thống quản lý tòa nhà hoặc hệ thống năng lượng mặt trời hiện tại không?

Đúng. Thông qua Modbus RTU/TCP, bộ sạc có thể giao tiếp với các hệ thống quản lý năng lượng. Nó hỗ trợ cân bằng tải động khi có nhiều bộ sạc và có thể phản hồi tín hiệu từ bộ biến tần năng lượng mặt trời hoặc bộ lưu trữ pin để tối đa hóa khả năng tự tiêu thụ và giảm thiểu việc rút điện lưới.

Câu 5: Sản phẩm này có những chứng nhận an toàn nào?

Bộ sạc tuân thủ các tiêu chuẩn quốc tế bao gồm IEC 61851-1, IEC 62196 cũng như các chỉ thị an toàn và EMC địa phương. Nhà máy của chúng tôi được chứng nhận ISO 9001 và mọi thiết bị đều trải qua quá trình kiểm tra an toàn điện đầy đủ trước khi xuất xưởng. CE, UKCA và các chứng nhận khu vực khác được cung cấp tùy thuộc vào thị trường mục tiêu.

Câu hỏi 6: Cần phải bảo trì những gì và việc bảo trì có dễ dàng không?

Bảo trì định kỳ ở mức tối thiểu — kiểm tra trực quan hàng năm, vệ sinh bộ lọc không khí (nếu được trang bị) và kiểm tra tình trạng cáp và đầu nối. Cửa trước cung cấp quyền truy cập đầy đủ vào các bộ phận bên trong để thực hiện bất kỳ hoạt động bảo trì nào. Thiết kế mô-đun cho phép thay thế nhanh chóng các bộ phận chính như bộ điều khiển, rơ-le hoặc mô-đun RFID mà không cần tháo toàn bộ thiết bị ra khỏi đế.

Tại sao nên chọn Trạm sạc AC gắn tường súng đơn 3,5KW?

Thiết kế treo tường là sự phù hợp tự nhiên ngay lập tức. Mỗi bộ sạc sẽ được đặt ở đầu một bãi đỗ xe được chỉ định, được nối cứng với bảng phân phối gần nhất. Không có tường, không có trụ bổ sung - chỉ là một cái bệ khép kín. Cấu hình một khẩu súng hoàn toàn phù hợp với khoang chuyên dụng: một ô tô trên mỗi khoang, một bộ sạc trên mỗi ô tô. Người dân có thể cắm điện qua đêm và sạc đầy vào buổi sáng.

Kết nối OCPP của bộ sạc cho phép công ty quản lý tài sản thiết lập tài khoản người dùng cá nhân cho từng cư dân. Khi một cư dân quẹt thẻ RFID, phiên tính phí sẽ tự động được tính vào tài khoản căn hộ của họ theo mức giá đã thỏa thuận trước. Điều này loại bỏ mọi nhu cầu về thiết bị đầu cuối thanh toán chung và đảm bảo sự công bằng.

Vì Trạm sạc AC gắn tường súng đơn 3,5KW có thể được lắp đặt tăng dần nên việc phát triển không cần phải đầu tư vào việc lắp đặt trả trước khổng lồ. Họ bắt đầu với 15 bộ sạc trong giai đoạn đầu, sau đó bổ sung thêm khi người dân mua xe điện. Mỗi giai đoạn chỉ cần đổ một cột bê tông nhỏ, bắt vít xuống bệ và nối cáp điện từ trụ trung chuyển gần nhất.
