Bộ sạc gia đình EV một súng 7KW

Được thiết kế cho mức công suất từ ​​7kW (một pha) đến 22kW (ba pha), Bộ sạc gia đình EV một súng 7KW của nhà máy CSIVEI lắp đặt trực tiếp lên tường, cột hoặc cột kết cấu — loại bỏ yêu cầu về không gian mặt đất và giữ cho khu vực đậu xe không bị cản trở. Vỏ kiểu dáng đẹp, được xếp hạng IP55 chứa đầu nối Loại 2 với hộp đựng cáp tích hợp, giữ cho cáp sạc gọn gàng và cách xa mặt đất. Người dùng xác thực thông qua đầu đọc RFID tích hợp hoặc ứng dụng đồng hành trên điện thoại thông minh, trong khi kết nối OCPP 1.6J liên kết bộ sạc với các nền tảng phụ trợ chính để giám sát từ xa, báo cáo phiên và quản lý tải động. An toàn điện toàn diện được cung cấp thông qua bảo vệ dòng điện dư nhạy cảm DC Loại A + 6mA, các biện pháp bảo vệ quá dòng và quá áp cũng như chức năng dừng khẩn cấp. Đối với những địa điểm không có tường phù hợp, phụ kiện bệ đứng tùy chọn sẽ biến thiết bị tương tự thành bộ sạc gắn trên cột kiểu dáng đẹp mà không cần sửa đổi bên trong. Cho dù là nơi ở riêng, bãi đậu xe của nhân viên hay chỗ đậu xe cho khách, Bộ sạc gia đình EV một súng 7KW mang đến khả năng sạc qua đêm và nơi làm việc đáng tin cậy với độ phức tạp cơ sở hạ tầng tối thiểu.

Ứng dụng sản phẩm

Đối với những địa điểm yêu cầu sự đơn giản, chi phí thấp và tiết kiệm không gian, Bộ sạc gia đình EV một súng 7KW cung cấp một điểm sạc gắn trên tường kín đáo. Nó có thể được lắp đặt trên các cấu trúc hiện có hoặc được triển khai với bệ tùy chọn để có độ linh hoạt tối đa.

Nhà ở & Nhà để xe riêng

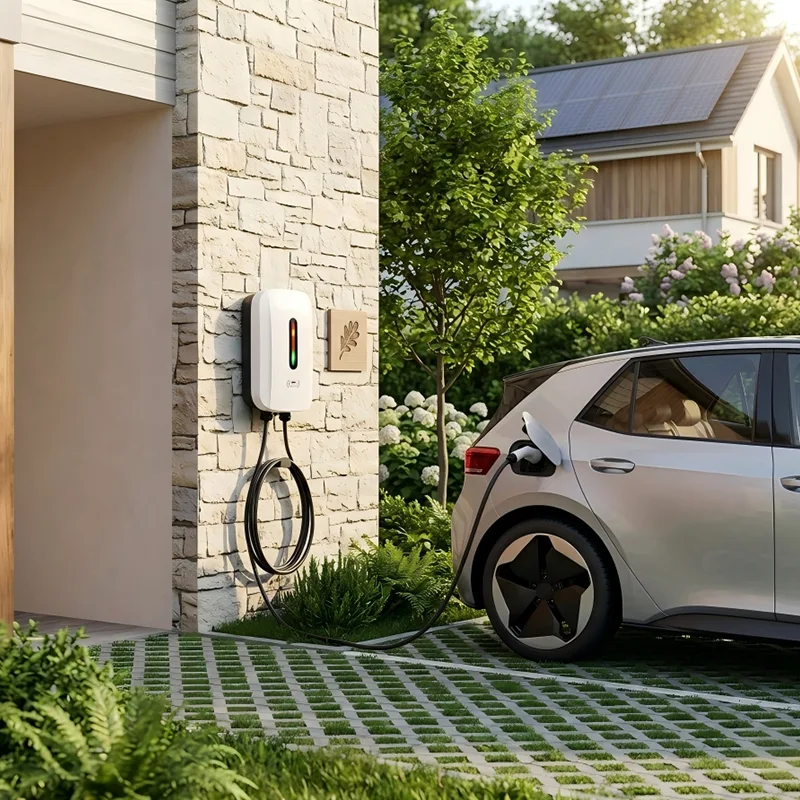

Chủ nhà có bãi đậu xe chuyên dụng ngoài đường có thể gắn bộ sạc này lên tường gara hoặc tường bên ngoài nhà. Nó cung cấp mức sạc đầy qua đêm ở mức 7kW hoặc lên đến 22kW cho các phương tiện tương thích, sử dụng nguồn điện gia dụng tiêu chuẩn. Cấu hình mỏng giữ cho quá trình cài đặt gọn gàng, trong khi kiểm soát ứng dụng hoặc RFID hạn chế sử dụng cho các thành viên trong gia đình.

Bãi đậu xe căn hộ & chung cư

Các tòa nhà nhiều nhà ở có thể bố trí bộ sạc gắn trên tường cho từng cư dân ở tầng hầm chuyên dụng hoặc bãi đỗ xe có mái che. Bộ sạc dễ dàng lắp đặt trên cột bê tông hoặc vách ngăn. Việc tích hợp với chương trình phụ trợ OCPP của tòa nhà cho phép thanh toán năng lượng cho mỗi cư dân và cân bằng tải trên nhiều đơn vị, đảm bảo nguồn cung cấp chính của tòa nhà không bao giờ bị quá tải.

Tính phí nhân viên tại nơi làm việc

Các văn phòng và khu kinh doanh có thể cung cấp tính năng sạc xe điện như một phúc lợi có giá trị cho nhân viên mà không phải hy sinh chỗ đậu xe. Các đơn vị gắn trên tường dọc theo chu vi của bãi đậu xe hoặc trên các cột kết cấu phục vụ một khoang chuyên dụng. Nhân viên cắm điện trong ngày làm việc và các tính năng lập lịch thông minh của bộ sạc có thể ưu tiên sạc trong giờ sản xuất năng lượng mặt trời hoặc khung giá thấp điểm.

Tính phí khách hàng bán lẻ & khách sạn

Các khách sạn, nhà hàng và trung tâm mua sắm có thể bổ sung tính năng sạc xe điện cho khách với mức độ gián đoạn tối thiểu. Giá treo tường đặt bộ sạc gọn gàng ở đầu bãi đỗ xe của khách hàng. Bộ sạc có thể được cấu hình để truy cập miễn phí bằng thẻ chìa khóa của nhân viên hoặc cho các phiên trả phí qua mã QR, tất cả đều được quản lý thông qua nền tảng OCPP tiêu chuẩn.

Triển khai bệ cho lô mở

Ở những khu vực đậu xe ngoài trời không có tường, bộ bệ tùy chọn sẽ chuyển đổi bộ phận gắn trên tường thành bộ sạc mỏng, độc lập. Điều này lý tưởng cho các công viên bán lẻ ở ngoại ô, bãi đỗ xe dành cho du khách tại các trung tâm giải trí và đường lái xe nơi việc lắp đặt trên tường là không thực tế. Việc sử dụng kết hợp các cấu hình tường và bệ trên một địa điểm giúp giảm bớt sự phức tạp trong việc mua sắm.

Tìm hiểu sâu về kỹ thuật

Bộ sạc gia đình EV một súng 7KW kết hợp vỏ nhỏ gọn, được xếp hạng IP55 với thiết bị điện tử điều khiển tiên tiến và khả năng kết nối đầy đủ, khiến nó trở thành một khối xây dựng linh hoạt cho bất kỳ mạng sạc EV nào.

Cung cấp năng lượng hiệu quả và tuân thủ

Bộ sạc cung cấp điện áp một pha 7kW (230V, 32A) hoặc ba pha 11kW/22kW (400V, 16A/32A) theo IEC 61851-1 Chế độ 3. Bộ điều khiển tích hợp xử lý giao tiếp Control Pilot, điều chỉnh dòng điện tối đa có sẵn cho bộ sạc tích hợp trên xe. Thiết bị được cấu hình sẵn theo tiêu chuẩn lưới điện khu vực, với cài đặt dòng điện tối đa có thể điều chỉnh có thể truy cập được thông qua phần phụ trợ cho các tình huống quản lý tải.

An toàn điện theo lớp

Sự an toàn được đảm bảo thông qua thiết bị dòng điện dư Loại A kết hợp với mô-đun phát hiện nhạy cảm DC 6mA chuyên dụng tuân thủ IEC 62955. Điều này bảo vệ chống lại dòng điện sự cố DC thuần túy có thể làm mù RCD loại A tiêu chuẩn, một yêu cầu quan trọng đối với xe điện hiện đại. Các thiết bị bảo vệ quá dòng, quá áp, thấp áp và đột biến được tích hợp vào đường dẫn điện chính. Rơle cơ giới sẽ ngắt kết nối đầu ra trong bất kỳ tình trạng lỗi nào và nút dừng khẩn cấp ở bảng mặt trước cung cấp thêm điểm cách ly thủ công.

Xây dựng phần cứng và khả năng phục hồi môi trường

Vỏ được làm từ thép mạ kẽm với lớp sơn tĩnh điện hoàn thiện chống tia cực tím, được kiểm tra theo tiêu chuẩn IP55 về khả năng xâm nhập của nước và bụi và IK10 về tác động cơ học. Nó phù hợp để lắp đặt ở những vị trí ngoài trời có mái che hoặc lộ thiên, hoạt động đáng tin cậy từ -30°C đến +55°C. Các thiết bị điện tử bên trong được phủ phù hợp để chống ẩm và ngưng tụ. Giá đỡ cho phép gắn chắc chắn vào bê tông, gạch hoặc kết cấu thép; các tùy chọn đầu vào cáp từ phía sau hoặc phía dưới cho phép đi dây ẩn để có vẻ ngoài gọn gàng.

Giao diện người dùng và kết nối

Vòng trạng thái đèn LED có độ sáng cao hoặc màn hình LCD tùy chọn cho biết trạng thái sạc rõ ràng trong nháy mắt. Đầu đọc RFID tuân thủ ISO 14443 cung cấp khả năng kiểm soát truy cập, được ghép nối tùy chọn với Bluetooth hoặc Wi-Fi để tương tác với ứng dụng điện thoại thông minh. Ngăn xếp OCPP 1.6J (có thể nâng cấp lên 2.0.1) được nhúng kết nối với các hệ thống quản lý mạng qua Ethernet, Wi-Fi hoặc modem 4G tích hợp. Các tính năng bao gồm khởi động/dừng từ xa, dữ liệu phiên thời gian thực, cập nhật chương trình cơ sở và lịch sạc thông minh. Bộ đệm giao dịch ngoại tuyến đảm bảo không có dữ liệu phiên nào bị mất nếu kết nối tạm thời bị ngắt.

Quản lý cáp và công thái học

Cáp Loại 2 dài 5 mét (có sẵn tùy chọn Loại 1) với đầu nối tiện dụng được buộc cố định. Một bao đựng bên hông tích hợp giúp cố định đầu nối một cách chắc chắn khi không sử dụng, giữ cho cáp cách xa mặt đất và khoang chứa luôn gọn gàng. Thiết kế bao đựng đặt phích cắm ở độ cao đứng thoải mái, giảm căng thẳng trong quá trình kết nối.

Quản lý tải và năng lượng linh hoạt

Bộ sạc hỗ trợ quản lý tải cục bộ thông qua Modbus RTU/TCP, cho phép nó tích hợp với bộ điều khiển cấp cơ sở, bộ biến tần năng lượng mặt trời hoặc hệ thống lưu trữ pin. Trong quá trình lắp đặt nhiều bộ sạc, bộ điều khiển nhóm có thể giới hạn tổng nhu cầu tại địa điểm, sắp xếp các phiên sạc xen kẽ hoặc ưu tiên việc tự tiêu thụ năng lượng mặt trời. Khả năng chống chịu trong tương lai này giúp tăng số lượng EV mà không yêu cầu nâng cấp lưới điện tốn kém.

Chuyển đổi bệ tùy chọn

Có thể lắp bộ bệ bằng thép mạ kẽm nhúng nóng mà không cần sửa đổi bộ sạc. Bệ cung cấp một cột với kênh cáp tích hợp và tấm sàn chịu lực. Nó cho phép đặt bộ sạc treo tường ở bất cứ nơi nào có bề mặt phẳng, thống nhất thông số kỹ thuật của sản phẩm trong các điều kiện địa điểm khác nhau.

Câu hỏi thường gặp

Câu hỏi 1: Có những mức năng lượng nào và xe của tôi sẽ sạc nhanh như thế nào?

Bộ sạc gia đình EV súng đơn 7KW có sẵn ở các cấu hình 7kW (một pha), 11kW (ba pha) và 22kW (ba pha). Tốc độ sạc thực tế phụ thuộc vào bộ sạc tích hợp trên xe của bạn. Một chiếc xe điện thông thường có bộ sạc tích hợp 7kW sẽ đạt được phạm vi hoạt động khoảng 40–50 km mỗi giờ ở mức 7kW hoặc nhanh hơn nếu xe hỗ trợ sạc ba pha 11kW hoặc 22kW.

Câu 2: Bộ sạc này có thể lắp đặt ngoài trời mà không cần bảo vệ thêm không?

Đúng. Vỏ được xếp hạng IP55 chịu được mưa, bụi và tiếp xúc với tia cực tím. Nó được chế tạo để hoạt động ngoài trời quanh năm, với các thiết bị điện tử được phủ phù hợp để chống ẩm. Việc lắp đặt treo tường đơn giản với đầu vào cáp phía sau giúp bảo vệ hoàn toàn trước thời tiết.

Câu 3: Nếu tôi không có bức tường phù hợp thì sao?

Có sẵn bộ bệ đứng tùy chọn. Bệ sử dụng cùng một bộ sạc và chỉ cần bắt vít vào một tấm bê tông. Điều này cho phép bạn triển khai cùng một mẫu bộ sạc trong cả ứng dụng treo tường và ứng dụng độc lập trong một dự án.

Q4: Tôi có thể kiểm soát ai sử dụng bộ sạc và hóa đơn năng lượng không?

Đúng. Trình đọc RFID hoặc ứng dụng đồng hành tích hợp cho phép xác thực người dùng. Thông qua chương trình phụ trợ OCPP, bạn có thể đặt mức thuế riêng lẻ, theo dõi mức tiêu thụ trên mỗi người dùng và tạo báo cáo thanh toán. Đối với các cài đặt riêng tư, tất cả những gì cần thiết là một danh sách trắng đơn giản gồm các thẻ RFID.

Câu 5: Bộ sạc có hỗ trợ sạc năng lượng mặt trời hoặc ngoài giờ cao điểm không?

Bộ sạc gia đình EV một súng 7KW hỗ trợ cấu hình sạc thông minh OCPP và tích hợp Modbus với các hệ thống quản lý năng lượng cục bộ. Điều này có nghĩa là nó có thể được lập trình để chỉ sạc khi có sẵn năng lượng mặt trời dư thừa hoặc tự động lên lịch các phiên trong thời gian thấp điểm.

Q6: Bộ sạc có những chứng nhận nào?

Bộ sạc được chứng nhận CE và tuân thủ IEC 61851-1, IEC 62196 cũng như các chỉ thị an toàn và EMC khu vực có liên quan. Cơ sở sản xuất của chúng tôi được chứng nhận ISO 9001 và mọi thiết bị đều trải qua quá trình kiểm tra điện cuối cùng trước khi xuất xưởng.

Q7: Cần bảo trì những gì?

Rất ít. Chúng tôi khuyên bạn nên kiểm tra trực quan hàng năm cáp, đầu nối và vỏ. Nắp trước cung cấp quyền truy cập vào các bộ phận bên trong và thiết kế mô-đun có nghĩa là bộ điều khiển, mô-đun RFID hoặc rơle có thể được thay thế nhanh chóng nếu cần. Không cần thiết bị nặng để bảo trì.

Khu phố đa năng — Tích hợp tính phí dân cư và bán lẻ

Lý lịch

Khu đô thị mới phát triển kết hợp các căn hộ bán lẻ tầng trệt với các căn hộ dân cư phía trên. Nhà phát triển muốn cung cấp dịch vụ sạc xe điện chuyên dụng trong bãi đậu xe ngầm chung cho cả người dân và khách hàng bán lẻ. Bãi đậu xe có các khoang hẹp tiêu chuẩn và nhiều cột kết cấu nhưng diện tích sàn hạn chế.

Thử thách

Nhà để xe ngầm là một thiết kế đô thị điển hình - các cột bê tông trong mạng lưới thông thường, các bức tường xung quanh chu vi và các khu vực quay vòng chặt chẽ. Bộ sạc đặt trên sàn sẽ cản trở luồng giao thông hoặc tiêu tốn các bãi đậu xe có giá trị. Công ty cũng yêu cầu bất kỳ cơ sở hạ tầng sạc nào không được làm thay đổi các tuyến đường sơ tán khi hỏa hoạn hoặc làm giảm số lượng chỗ đậu xe có sẵn.

Cư dân cần tính phí riêng, được chỉ định tại các khu vực dành riêng cho họ, trong khi các không gian bán lẻ muốn cung cấp dịch vụ tính phí cho khách hàng trả phí tại một số khu vực dành cho khách được chỉ định gần lối vào siêu thị. Một giải pháp duy nhất phải phục vụ cả hai trường hợp sử dụng với độ phức tạp cài đặt tối thiểu.

Tại sao nên sử dụng Bộ sạc AC treo tường súng đơn?

Các cột kết cấu và tường bao cung cấp các điểm lắp đặt lý tưởng. Bộ sạc gắn trên tường một khẩu súng được gắn vào một cột ở đầu khu vực được chỉ định của mỗi cư dân không sử dụng diện tích sàn. Cấu hình dọc, mỏng của bộ sạc thẳng hàng với mặt cột, giúp khoang có thể sử dụng hoàn toàn và lối đi không bị cản trở.

Đối với các khu vực dành cho khách hàng gần siêu thị, bốn thiết bị treo tường được lắp đặt trên một vách bên, mỗi thiết bị phục vụ một khoang xe điện được đánh dấu. Chúng được định cấu hình thông qua chương trình phụ trợ OCPP dưới dạng bộ sạc công cộng với tùy chọn thanh toán bằng mã QR, trong khi bộ sạc thường trú được đặt ở chế độ riêng tư, được liên kết với tài khoản căn hộ cá nhân thông qua khóa RFID.

Toàn bộ quá trình lắp đặt không cần neo đất, không cần đệm bê tông mới và không mất chỗ đậu xe. Dây cáp chạy dọc theo các khay cáp hiện có trên trần nhà, thả xuống từng cột tới từng bộ sạc. Công suất điện của địa điểm được quản lý bởi bộ điều khiển tải cục bộ liên lạc với từng bộ sạc thông qua Modbus, giới hạn tổng nhu cầu cao điểm vào buổi tối khi người dân trở về nhà.

Triển khai

Sáu mươi bộ sạc gia đình EV một súng 7KW (Loại 2) của chúng tôi đã được lắp đặt. Năm mươi sáu cái được gắn trên các cột kết cấu dành cho cư dân và bốn cái trên tường khu bán lẻ để khách hàng sử dụng. Ba bộ bệ tùy chọn đã được sử dụng cho một dãy các đoạn đường nối giữa nơi không có cột hoặc tường. Toàn bộ dự án được nhà thầu điện của tòa nhà hoàn thành trong sáu tuần, với sự gián đoạn tối thiểu đối với việc tiếp cận bãi đậu xe.

Kết quả

●  60 bãi đỗ xe điện đã được kích hoạt mà không làm mất một chỗ đỗ xe tiêu chuẩn nào, đáp ứng điều kiện chính của công ty.

●  Cư dân có được một điểm sạc riêng, luôn có sẵn, thanh toán trực tiếp cho căn hộ của họ, loại bỏ mọi nhu cầu xếp hàng chung hoặc thiết bị đầu cuối thanh toán chung.

●  Khách hàng bán lẻ đã nhận được tiện ích sạc xe điện cao cấp giúp tăng thời gian mua sắm, trong đó siêu thị báo cáo phản hồi tích cực.

●  Nhà phát triển có thể tiếp thị các căn hộ là "sẵn sàng cho xe điện", một tính năng góp phần thúc đẩy doanh số bán hàng nhanh hơn và giá trị mỗi căn cao hơn.

●  Đặc điểm kỹ thuật sản phẩm thống nhất cho các hệ thống lắp đặt treo tường và bệ giúp đơn giản hóa việc bảo trì và giảm lượng dự trữ phụ tùng dự trữ cho đội ngũ cơ sở vật chất của tòa nhà.
