Bộ điều khiển có sẵn trong các cấu hình cho máy bơm chữa cháy chạy bằng động cơ điện (điện áp đầy đủ, wye-delta, máy biến áp tự động, khởi động mềm và khởi động một phần) và máy bơm chữa cháy chạy bằng động cơ diesel (với bộ sạc pin kép, nhiên liệu điện từ điều khiển và mạch giám sát động cơ). Công suất định mức từ 5 HP đến 400 HP ở điện áp ba pha 208–600 V. Tự động khởi động được kích hoạt khi giảm áp suất trong tiêu đề hệ thống - được cảm nhận bằng bộ chuyển đổi áp suất hoặc công tắc áp suất - hoặc bằng tín hiệu từ xa từ van xả lũ, bảng báo cháy hoặc trạm kéo thủ công. Sau khi khởi động, máy bơm sẽ chạy cho đến khi tất cả các nguyên nhân khởi động đã được giải quyết và máy bơm được dừng thủ công hoặc tự động, với bộ hẹn giờ chạy tối thiểu ngăn chặn chu kỳ ngắn. Các cảnh báo tích hợp bao gồm lỗi pha, đảo pha, quá tải động cơ, lỗi khởi động máy bơm, áp suất thấp và bộ điều khiển không tự động, với đầu ra rơle không có điện áp để quản lý tòa nhà từ xa hoặc kết nối hệ thống báo cháy. Giao diện vận hành dựa trên bộ vi xử lý hiển thị áp suất hệ thống, điện áp và dòng điện ba pha, trạng thái cảnh báo và lịch sử sự kiện, cùng với bộ hẹn giờ kiểm tra hàng tuần tự động vận hành máy bơm theo lịch trình đã được lập trình để xác minh mức độ sẵn sàng của hệ thống. Vỏ được chế tạo từ thép khổ lớn với lớp sơn tĩnh điện màu đỏ, được xếp hạng tối thiểu là NEMA Loại 2 (IEC IP31), với NEMA 3R, 4, 4X (IP65) tùy chọn cho môi trường ngoài trời và ăn mòn. Một công tắc chuyển tự động tích hợp để sao lưu máy phát điện có sẵn tùy chọn. Bộ điều khiển được liệt kê theo tiêu chuẩn UL 218, FM được phê duyệt loại 1321/1323 và được đánh dấu CE, với quá trình kiểm tra nghiệm thu đầy đủ tại nhà máy được tiến hành trên từng thiết bị trước khi giao hàng.
Trong trường hợp hệ thống phòng cháy chữa cháy yêu cầu điều khiển máy bơm tuân thủ mã, đảm bảo hoạt động không bị lỗi trong trường hợp khẩn cấp, Tủ Điều khiển Công nghiệp cung cấp nền tảng khởi động, giám sát và bảo vệ được chứng nhận.
Các tòa tháp văn phòng, khách sạn và tòa nhà cao tầng hỗn hợp phụ thuộc vào Tủ điều khiển công nghiệp tự động để duy trì áp suất hệ thống phun nước ở các tầng trên. Khi đầu phun nước mở ra, sự sụt giảm áp suất của hệ thống sẽ được phát hiện ngay lập tức và bộ điều khiển máy bơm chữa cháy khởi động máy bơm chính để duy trì dòng nước. Đầu ra cảnh báo tích hợp của bộ điều khiển kết nối với bảng báo cháy của tòa nhà để giám sát tập trung, trong khi bộ hẹn giờ kiểm tra hàng tuần tự động vận hành máy bơm để xác minh sự sẵn sàng về mặt cơ học mà không yêu cầu nhân viên cơ sở chạy thử nghiệm theo cách thủ công.
Các nhà máy, nhà kho, nhà máy xử lý hóa chất và nhà máy điện có môi trường có nguy cơ cháy cao, trong đó việc dập tắt nhanh chóng là rất quan trọng. Bộ điều khiển máy bơm chữa cháy ở các cơ sở này thường được cấu hình với bộ khởi động giảm điện áp để hạn chế dòng điện khởi động trên hệ thống điện của nhà máy. Đối với các địa điểm trong khu vực nguy hiểm, bộ điều khiển được lắp đặt từ xa khỏi khu vực được phân loại với đầu vào khởi động từ xa an toàn nội tại. Vỏ bộ điều khiển được thiết kế để phù hợp với điều kiện của nhà máy — từ chống bụi cho xử lý xi măng và gỗ đến chống ăn mòn cho môi trường hóa chất.
Sân bay, trung tâm hội nghị, bệnh viện, sân vận động và tòa nhà chính phủ yêu cầu điều khiển máy bơm chữa cháy tuân thủ quy tắc đáp ứng các tiêu chuẩn cao nhất về niêm yết và phê duyệt. Bộ điều khiển được chỉ định cho các dự án khu vực công này thường yêu cầu phải có danh sách UL và phê duyệt FM, cùng với các gói tài liệu bao gồm sơ đồ một đường, chứng chỉ kiểm tra và hướng dẫn lắp đặt. Giao diện của bộ chuyển đổi áp suất với tính năng ghi nhật ký xu hướng không cần giấy tờ cho phép cảnh sát cứu hỏa và công ty bảo hiểm xác minh mức độ sẵn sàng của hệ thống trong quá trình kiểm tra.
Các nhà máy lọc dầu, bể chứa và giàn khoan ngoài khơi yêu cầu Tủ điều khiển công nghiệp được thiết kế để đáp ứng các yêu cầu về độ tin cậy cao trong môi trường có mức độ nguy hiểm cao. Bộ điều khiển thường được cấu hình với động cơ chính động cơ diesel được hỗ trợ bởi hệ thống pin kép để có khả năng khởi động đen. Vỏ bọc được chỉ định theo NEMA 4X hoặc IP66 về khả năng chống phun muối, ăn mòn hóa học và rửa bằng tia nước. Bộ ghi dữ liệu và sự kiện của bộ điều khiển cung cấp các bản ghi có thể kiểm tra để tuân thủ quy định, ghi lại mọi lần khởi động máy bơm, sự kiện áp suất và tình trạng cảnh báo.
Các trung tâm phân phối quy mô lớn, kho lạnh và kho chứa hàng dựa vào Tủ Điều khiển Công nghiệp để cung cấp hệ thống phun nước tự động bảo vệ hàng tồn kho có giá trị cao. Với diện tích mái lớn, nhiều khu vực cháy có thể được bảo vệ bởi một nhà máy bơm duy nhất. Chức năng trì hoãn khởi động tuần tự của bộ điều khiển ngăn cản việc khởi động đồng thời nhiều máy bơm trên cùng một nguồn cung cấp, tránh sụt áp.
Trong trường hợp nguồn cung cấp điện không đáng tin cậy hoặc khi mã địa điểm yêu cầu nguồn điện thứ cấp, Tủ điều khiển công nghiệp chạy bằng động cơ diesel sẽ duy trì khả năng khởi động hoàn toàn tự động, độc lập với lưới điện. Bộ điều khiển duy trì pin khởi động kép với bộ sạc thông minh độc lập giúp theo dõi tình trạng pin và cảnh báo người vận hành về các pin đã xuống cấp. Kiểm tra tự động hàng tuần chạy trên cả hai pin xác nhận khả năng sẵn sàng khởi động của động cơ mà không cần sự can thiệp của người vận hành.

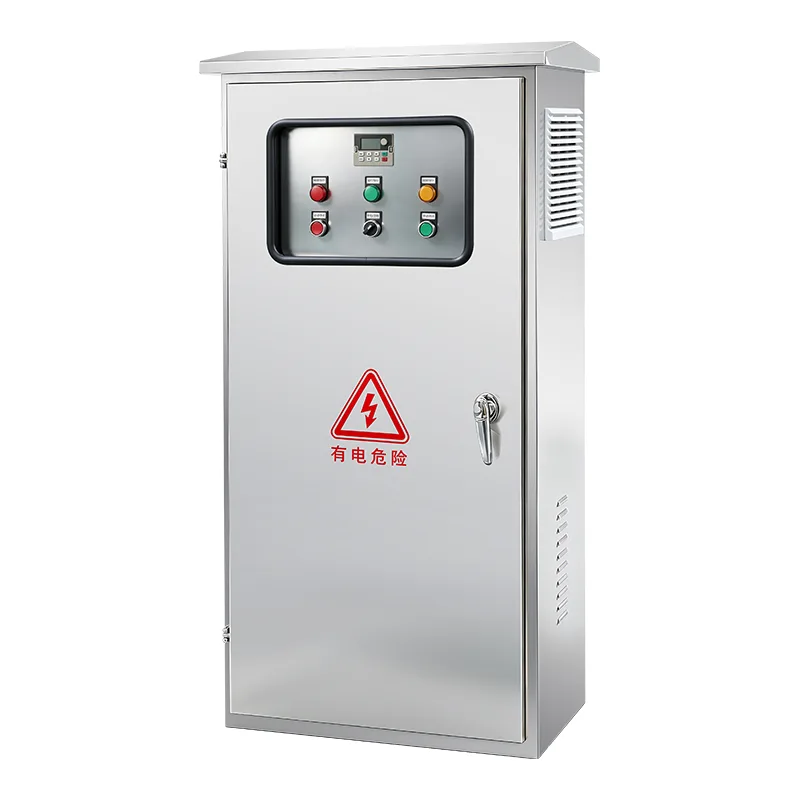

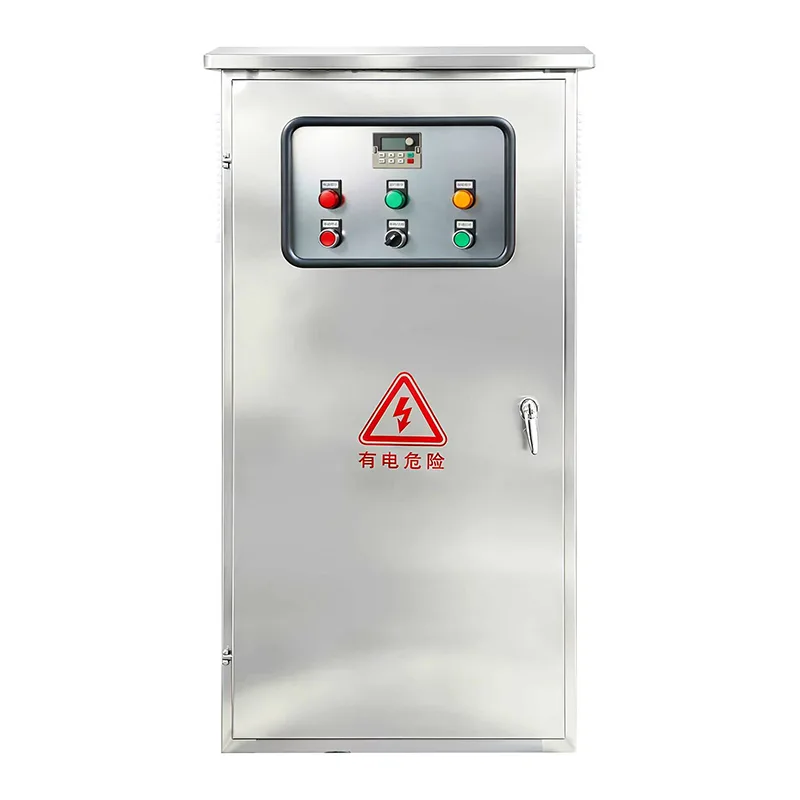

Đây là bảng điều khiển được lắp ráp tại nhà máy, được liệt kê theo loại, được thiết kế để phát hiện sự sụt giảm áp suất, khởi động trình điều khiển máy bơm chữa cháy, theo dõi lỗi và thông báo cảnh báo - tất cả đều nằm trong vỏ bọc tuân thủ mã được thiết kế cho môi trường phòng bơm cứu hỏa.
Bộ điều khiển liên tục theo dõi áp suất hệ thống thông qua bộ chuyển đổi áp suất hoặc công tắc áp suất kép được kết nối với đường ống nước chữa cháy chính. Khi áp suất giảm xuống dưới điểm đặt cắt có thể điều chỉnh tại hiện trường, bộ điều khiển sẽ bắt đầu trình tự bắt đầu. Đối với bộ điều khiển dẫn động bằng động cơ điện, công tắc tơ động cơ đóng lại và máy bơm tăng tốc đến tốc độ tối đa. Đối với bộ điều khiển dẫn động bằng động cơ diesel, mạch điều khiển cung cấp năng lượng cho cuộn điện từ nhiên liệu, thực hiện chu trình khởi động của động cơ khởi động trên Pin 1 và nếu động cơ không khởi động được trong khoảng thời gian khởi động có thể định cấu hình, thì sẽ tự động thay thế sang Pin 2 cho các lần quay liên tiếp. Mạch phát hiện đang chạy - giám sát tần số đầu ra của máy phát điện trên các bộ phận diesel hoặc dòng điện động cơ trên các bộ phận điện - xác nhận việc khởi động thành công và kết thúc chu kỳ khởi động.
Ngoài việc phát hiện giảm áp suất tự động, bộ điều khiển còn chấp nhận các đầu vào khởi động bổ sung để tích hợp hệ thống toàn diện: khởi động thủ công từ xa từ trung tâm chỉ huy cứu hỏa hoặc trạm kéo, khởi động van xả từ đường ống khô hoặc kích hoạt van trước tác động, và công tắc dòng chảy hoặc đầu vào khởi động hẹn giờ thử nghiệm với thời lượng chạy có thể định cấu hình riêng biệt. Trong hệ thống lắp đặt nhiều máy bơm, bộ hẹn giờ khởi động tuần tự sẽ trì hoãn máy bơm khởi động dần dần — Máy bơm 1 khởi động ngay lập tức khi giảm áp suất, Máy bơm 2 sau 5–10 giây, Máy bơm 3 sau một khoảng thời gian trễ nữa — ngăn chặn sự khởi động đồng thời từ nhiều động cơ lớn trên cùng một nguồn cung cấp.
Đối với bộ điều khiển dẫn động bằng động cơ điện, mạch điện đến được cách ly bằng công tắc cách ly định mức động cơ và tổ hợp cầu dao, được khóa liên động cơ học và vận hành bằng một tay cầm gắn bên ngoài. Cửa vỏ chỉ bị phá hủy bằng dụng cụ khi tay cầm ở vị trí BẬT, ngăn chặn việc tiếp cận trái phép vào các bộ phận mang điện. Công tắc cách ly được đánh giá là có thể ngắt toàn bộ tải của động cơ. Định mức chịu được ngắn mạch là 100.000 A RMS đối xứng ở 480 V. Bảo vệ quá tải động cơ sử dụng rơle quá tải điện tử có tính năng mất pha, đảo pha và phát hiện mất cân bằng dòng điện. Đối với bộ điều khiển động cơ diesel, mạch bảo vệ động cơ sẽ giám sát áp suất dầu thấp, nhiệt độ nước làm mát cao, quá tốc độ và không khởi động được, với tất cả các tình trạng được thông báo trên màn hình bộ điều khiển và thông qua đầu ra cảnh báo từ xa.
Logic bộ điều khiển được quản lý bởi bảng điều khiển dựa trên bộ vi xử lý để thực thi trình tự bắt đầu, giám sát tất cả đầu vào, ghi nhật ký sự kiện và điều khiển đầu ra cảnh báo. Giao diện vận hành gắn trên cửa - màn hình văn bản LCD hoặc màn hình cảm ứng màu - cung cấp áp suất hệ thống theo thời gian thực, điện áp và dòng điện ba pha, trạng thái cảnh báo với các bản ghi sự kiện và ghi dữ liệu được gắn dấu thời gian, lựa chọn chế độ (Tự động, Thủ công, Kiểm tra, Tắt) và lập trình hẹn giờ kiểm tra hàng tuần. Tất cả các điều chỉnh áp suất và cài đặt thông số đều có thể truy cập được mà không cần mở cửa tủ chính, bảo toàn tính nguyên vẹn của vỏ và cho phép kiểm tra mà không để lộ các bộ phận trực tiếp.
Tín hiệu chỉ báo cảnh báo tiêu chuẩn: Bật nguồn, Lỗi hệ thống, Lỗi pha, Đảo ngược pha, Chạy máy bơm, Máy bơm không khởi động được, Quá tải động cơ, Áp suất thấp, Khóa động cơ, Khởi động cục bộ, Khởi động từ xa và Khởi động lũ lụt. Một còi báo động âm thanh được gắn trên vỏ. Các tiếp điểm rơle không có điện áp tương ứng với từng cảnh báo được cung cấp để truyền tin từ xa thông qua hệ thống báo cháy tòa nhà hoặc BMS. Khi có một công tắc chuyển tích hợp, các chỉ báo bổ sung bao gồm Công tắc chuyển thường, Công tắc chuyển khẩn cấp và Bộ cách ly khẩn cấp mở.
Vỏ bộ điều khiển được chế tạo từ thép khổ lớn với lớp sơn tĩnh điện màu đỏ dành cho máy bơm chữa cháy. Xếp hạng tối thiểu theo NFPA 20 §10.3.3.1 là chống nhỏ giọt NEMA Loại 2 (IEC IP31), thích hợp cho các phòng bơm trong nhà. Đối với các phòng máy bơm bị phun nước do rò rỉ phốt bơm hoặc xả vòi phun nước chữa cháy, phải chỉ định vỏ chống nước NEMA Loại 3R (IP51) hoặc NEMA Loại 4 (IP65). Để lắp đặt ngoài trời hoặc môi trường ăn mòn, có sẵn vỏ bằng thép không gỉ NEMA Loại 4X. Vỏ được lắp đặt trên sàn theo tiêu chuẩn, với cấu hình treo tường dành cho bộ điều khiển máy bơm kiểu jockey.
Một công tắc chuyển tự động tích hợp tùy chọn tại nhà máy cung cấp nguồn điện kép cho máy bơm chữa cháy. ATS kết nối với cả nguồn cung cấp tiện ích thông thường (Nguồn 1) và nguồn cung cấp máy phát điện dự phòng (Nguồn 2). Khi mất điện bình thường hoặc khi điện áp hoặc tần số nằm ngoài ngưỡng đặt trước, ATS sẽ tự động khởi động máy phát điện và chuyển tải máy bơm chữa cháy sang nguồn khẩn cấp. Khi nguồn điện bình thường được phục hồi, ATS sẽ truyền lại nguồn bình thường và bắt đầu quá trình làm nguội và tắt máy phát điện. Cơ cấu chuyển mạch được khóa liên động về mặt cơ học để ngăn chặn cả hai nguồn kết nối đồng thời. Tất cả trạng thái và cảnh báo ATS được hiển thị trên giao diện vận hành chung và được truyền qua đầu ra rơle.
Bộ hẹn giờ kiểm tra hàng tuần được tích hợp sẵn sẽ tự động khởi động máy bơm chữa cháy vào ngày, giờ và thời lượng chạy do người dùng lập trình - loại bỏ sự phụ thuộc vào việc kiểm tra thủ công để tuân thủ NFPA 25. Bộ ghi sự kiện và dữ liệu ghi lại áp suất hệ thống theo thời gian, cùng với tất cả các sự kiện bắt đầu, lần xuất hiện cảnh báo và thay đổi chế độ, bằng dấu thời gian. Dữ liệu có thể được tải xuống PC qua RS232, RS485 hoặc USB để phân tích và báo cáo cho các cơ quan có thẩm quyền. Việc ghi áp suất không cần giấy tờ này giúp loại bỏ các vấn đề về bảo trì và độ tin cậy liên quan đến máy ghi biểu đồ cơ học.
Mỗi Tủ Điều khiển đều trải qua quá trình kiểm tra nghiệm thu đầy đủ tại nhà máy trước khi xuất xưởng: điện trở cách điện, xác minh nối dây từng điểm, kiểm tra chức năng của trình tự khởi động tự động (bộ chuyển đổi áp suất và đầu vào công tắc), tất cả các mạch cảnh báo và thông báo, chế độ thủ công và kiểm tra, bộ hẹn giờ kiểm tra hàng tuần và công tắc chuyển tự động nếu được trang bị. Bộ điều khiển được liệt kê theo UL theo tiêu chuẩn UL 218, được phê duyệt FM theo loại 1321/1323, được chứng nhận CSA theo quy định và được đánh dấu CE. Một gói tài liệu toàn diện được cung cấp kèm theo mỗi đơn vị.
Câu 1: Tủ điều khiển công nghiệp này tuân thủ những tiêu chuẩn nào?
Bộ điều khiển được thiết kế và liệt kê theo UL 218 (Tiêu chuẩn cho Tủ điều khiển công nghiệp), FM được phê duyệt theo Lớp 1321/1323 và tuân thủ phiên bản mới nhất của NFPA 20. Dấu CE và chứng nhận CSA có sẵn tùy thuộc vào thị trường mục tiêu. Mỗi bộ điều khiển đều được lắp ráp tại nhà máy, nối dây và thử nghiệm như một bộ phận hoàn chỉnh trước khi vận chuyển, theo yêu cầu của NFPA 20.
Câu 2: Bộ điều khiển này có thể quản lý những loại máy bơm chữa cháy nào?
Bộ điều khiển có hai cấu hình chính: bộ điều khiển dẫn động bằng động cơ điện dành cho động cơ cảm ứng lồng sóc từ 5 HP đến 400 HP trên dòng điện ba pha 208–600 V và bộ điều khiển dẫn động bằng động cơ diesel với bộ sạc pin kép tích hợp và mạch giám sát động cơ. Bộ điều khiển điện hỗ trợ các phương pháp khởi động toàn điện áp, wye-delta (chuyển tiếp mở và đóng), biến áp tự ngẫu, điện trở sơ cấp, cuộn dây một phần và khởi động mềm.
Câu 3: Trình tự khởi động tự động hoạt động như thế nào?
Bộ điều khiển liên tục theo dõi áp suất hệ thống thông qua bộ chuyển đổi áp suất. Khi áp suất giảm xuống dưới ngưỡng giới hạn có thể điều chỉnh tại hiện trường, bộ điều khiển sẽ bắt đầu trình tự bắt đầu. Bộ hẹn giờ chạy có thể điều chỉnh giúp tránh việc đạp xe trong thời gian ngắn. Máy bơm tiếp tục chạy cho đến khi tất cả các nguyên nhân khởi động được loại bỏ và quá trình dừng thủ công hoặc tự động được bắt đầu. Trong trường hợp bộ điều khiển động cơ diesel, bộ điều khiển quay từ Pin 1 và nếu động cơ không khởi động được, hãy thay thế Pin 2 để thử liên tiếp.
Câu hỏi 4: Bộ điều khiển có thể khởi động từ các tín hiệu khác ngoài tín hiệu giảm áp suất không?
Đúng. Khởi động thủ công từ xa từ nút nhấn hoặc bảng báo cháy, khởi động van tràn từ đường ống khô hoặc kích hoạt van tác động trước và đồng hồ hẹn giờ kiểm tra hàng tuần đều là các đầu vào khởi động tiêu chuẩn. Mỗi đầu vào có thể được cấu hình với thời lượng chạy và mức độ ưu tiên riêng. Trong hệ thống lắp đặt nhiều máy bơm, bộ hẹn giờ khởi động tuần tự sẽ khởi động xen kẽ để tránh động cơ khởi động đồng thời.
Câu hỏi 5: Những cảnh báo nào được cung cấp và chúng được truyền ra bên ngoài như thế nào?
Cảnh báo bằng hình ảnh và âm thanh tiêu chuẩn bao gồm: Bật nguồn, Lỗi hệ thống, Lỗi pha, Đảo ngược pha, Chạy máy bơm, Máy bơm không khởi động được, Quá tải động cơ, Áp suất thấp, Khóa động cơ, Khởi động cục bộ, Khởi động từ xa và Khởi động lũ lụt. Mỗi cảnh báo có một đầu ra rơle không có điện áp tương ứng để kết nối với hệ thống báo cháy của tòa nhà hoặc BMS. Một còi báo động âm thanh được gắn trên cửa bao vây.
Câu hỏi 6: Xếp hạng vỏ tối thiểu được yêu cầu là gì và có những xếp hạng nào?
Theo NFPA 20, xếp hạng vỏ bọc tối thiểu là chống nhỏ giọt NEMA Loại 2 (IEC IP31). Đây là tiêu chuẩn. Đối với các phòng máy bơm bị phun nước hoặc đặt ngoài trời, có sẵn các vỏ bọc NEMA Loại 3R (IP51), Loại 4 (IP65) và Loại 4X (IP66, thép không gỉ).
Q7: Có bao gồm công tắc chuyển tự động không?
Một công tắc chuyển tự động tích hợp có sẵn tùy chọn, được tích hợp tại nhà máy vào vỏ bộ điều khiển. Nó tự động chuyển sang nguồn cung cấp máy phát dự phòng khi mất điện bình thường và truyền lại khi khôi phục. ATS chia sẻ giao diện vận hành và đầu ra rơle cảnh báo của bộ điều khiển. Ngoài ra, bộ điều khiển có thể được cung cấp mà không cần ATS nếu công tắc chuyển được lắp đặt riêng ở phía thượng nguồn.
Q8: Chức năng kiểm tra hàng tuần được cấu hình như thế nào?
Bộ hẹn giờ kiểm tra hàng tuần được tích hợp sẵn cho phép lập trình ngày, thời gian và thời lượng kiểm tra. Sau khi được lên lịch, bộ điều khiển sẽ tự động khởi động máy bơm vào thời gian đã lập trình, chạy trong khoảng thời gian đã đặt rồi dừng. Việc kiểm tra có thể được cấu hình để diễn ra hàng tuần, hai tuần một lần hoặc hàng tháng. Tất cả các lần chạy thử nghiệm đều được ghi lại vào nhật ký sự kiện kèm theo ngày, giờ và thời lượng.
Câu 9: Khả năng chịu đựng ngắn mạch là bao nhiêu?
Bộ điều khiển có định mức chịu ngắn mạch là 100.000 A RMS đối xứng ở 480 V (25.000 A ở 600 V). Xếp hạng khả năng chịu đựng cao này đảm bảo bộ điều khiển có thể quản lý một cách an toàn các tình trạng lỗi trên nguồn cung cấp mà không bị hư hỏng về cấu trúc hoặc điện, điều này rất quan trọng đối với thiết bị an toàn tính mạng phải duy trì hoạt động trong trường hợp hỏa hoạn.
Một sân bay quốc tế lớn ở Trung Đông đã thực hiện một dự án mở rộng nhà ga lớn, bổ sung thêm các phòng chờ, khu bán lẻ và cơ sở xử lý hành lý mới. Thiết kế phòng cháy chữa cháy chỉ định một nhà máy bơm chữa cháy chuyên dụng với ba máy bơm chữa cháy điều khiển bằng động cơ điện (làm nhiệm vụ, hỗ trợ, dự phòng) và một máy bơm jockey, cung cấp hệ thống phun nước và ống đứng tự động trên toàn bộ khu vực nhà ga mới. Việc tuân thủ NFPA 20, danh sách UL và phê duyệt FM là bắt buộc.
Cơ quan an toàn phòng cháy chữa cháy sân bay đã áp đặt các điều kiện nghiêm ngặt đối với hệ thống điều khiển máy bơm. Tất cả các bộ điều khiển phải được liệt kê trong danh sách UL và được FM phê duyệt, không có ngoại lệ đối với các lựa chọn thay thế được sản xuất tại địa phương. Logic khởi động tuần tự phải ngăn chặn sự xâm nhập đồng thời của động cơ vào hệ thống phân phối điện áp trung thế của sân bay, điều này có thể ảnh hưởng đến các tải quan trọng khác. Bộ điều khiển cần truyền đạt trạng thái máy bơm, dữ liệu áp suất và điều kiện cảnh báo tới cả bảng báo cháy đầu cuối và hệ thống quản lý tòa nhà tập trung của sân bay. Ngoài ra, phòng bơm phải được đặt ngoài trời trong môi trường có độ ẩm cao, tiếp xúc với ánh nắng mặt trời, nơi nhiệt độ môi trường ban ngày có thể lên tới 55°C.
Bộ điều khiển được lắp ráp tại nhà máy, được liệt kê trong danh sách UL là giải pháp tuân thủ duy nhất. Lý do kỹ thuật chính:
● Bộ điều khiển được định cấu hình với chế độ khởi động chuyển tiếp khép kín wye-delta để giảm thiểu dòng điện khởi động đồng thời ngăn chặn sụt áp trên mạng điện nhạy cảm của sân bay.
● Bộ hẹn giờ khởi động tuần tự cho Máy bơm 2 và Máy bơm 3 được đặt lần lượt là độ trễ 10 giây và 20 giây, đảm bảo không có hai động cơ nào lấy dòng điện khởi động cùng một lúc.
● Bộ chuyển đổi áp suất tích hợp với khả năng ghi dữ liệu không cần giấy tờ đã loại bỏ máy ghi biểu đồ cơ học mà cơ quan cứu hỏa xác định là điểm hỏng hóc thường gặp trong quá trình lắp đặt tại sân bay trước đây.
● Vỏ chống chịu thời tiết Nema 4 (IP65) có mái che nắng và bộ sưởi chống ngưng tụ bên trong được chỉ định cho nhà máy bơm ngoài trời, với phần cứng toàn bộ bằng thép không gỉ.
● Đầu ra rơle cảnh báo không có điện áp được nối tới bảng báo cháy đầu cuối và BMS, trong khi RS485 Modbus cung cấp dữ liệu chẩn đoán chi tiết cho hệ thống quản lý bảo trì của sân bay.
● Công tắc chuyển nguồn tự động được tích hợp tại nhà máy trong mỗi bộ điều khiển đảm bảo rằng khi mất nguồn điện thông thường, máy phát điện dự phòng sẽ tự động khởi động và cấp nguồn cho máy bơm chữa cháy mà không cần phụ thuộc vào bất kỳ thiết bị chuyển nguồn bên ngoài nào.
Ba Tủ điều khiển công nghiệp dẫn động bằng động cơ điện (150 HP, chuyển tiếp khép kín wye-delta, vỏ NEMA 4 có ATS tích hợp) và một bộ điều khiển bơm kiểu jockey đã được sản xuất, thử nghiệm tại nhà máy và vận chuyển dưới dạng bộ phận hoàn chỉnh. Vận hành thử tại chỗ bao gồm việc kết nối nguồn cung cấp điện và máy phát điện, cáp động cơ, bộ chuyển đổi áp suất và đầu ra rơle cảnh báo. Toàn bộ quá trình vận hành được hoàn thành trong năm ngày cho mỗi bộ điều khiển. Tài liệu FAT của nhà máy đã được nộp cho cơ quan cứu hỏa sân bay và được chấp nhận mà không cần sửa đổi.
● Tất cả những người kiểm soát đã vượt qua bài kiểm tra chấp nhận của cơ quan cứu hỏa sân bay trong lần trình bày đầu tiên, bao gồm các bài kiểm tra mô phỏng sự cố mất điện và chuyển máy phát điện.
● Việc bắt đầu chuyển đổi khép kín wye-delta đã loại bỏ khiếu nại về sụt áp của nhóm vận hành điện sân bay.
● Hệ thống ghi lại sự kiện và ghi lại áp suất không cần giấy tờ cho phép cơ quan cứu hỏa xác minh mức độ sẵn sàng của hệ thống trong quá trình kiểm tra hàng quý mà không cần thay thế biểu đồ thủ công.
● Trong năm đầu tiên vận hành, bộ hẹn giờ kiểm tra hàng tuần đã liên tục vận hành máy bơm theo lịch trình, với hai vấn đề nhỏ về rò rỉ phốt bơm được xác định sớm thông qua ghi nhật ký dữ liệu chạy thử — ngăn chặn tình trạng xuống cấp thành lỗi mà lẽ ra chỉ được phát hiện trong trường hợp khẩn cấp.
● Sau đó, cơ quan quản lý sân bay đã đưa thông số kỹ thuật của bộ điều khiển tương tự vào hướng dẫn thiết kế tiêu chuẩn cho tất cả các dự án nhà ga và công trình phụ trợ trong tương lai tại sân bay.
