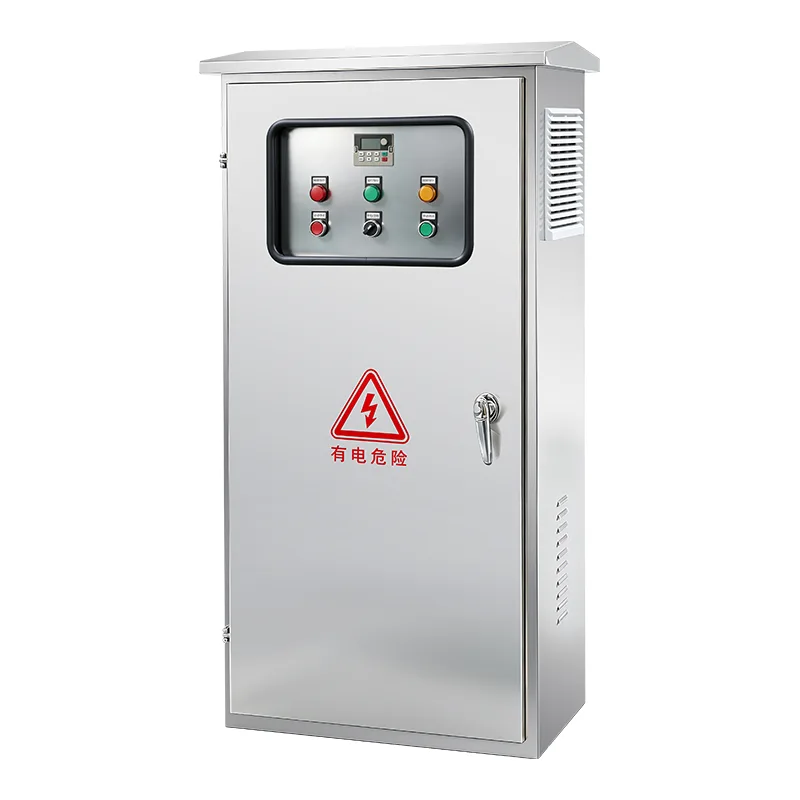

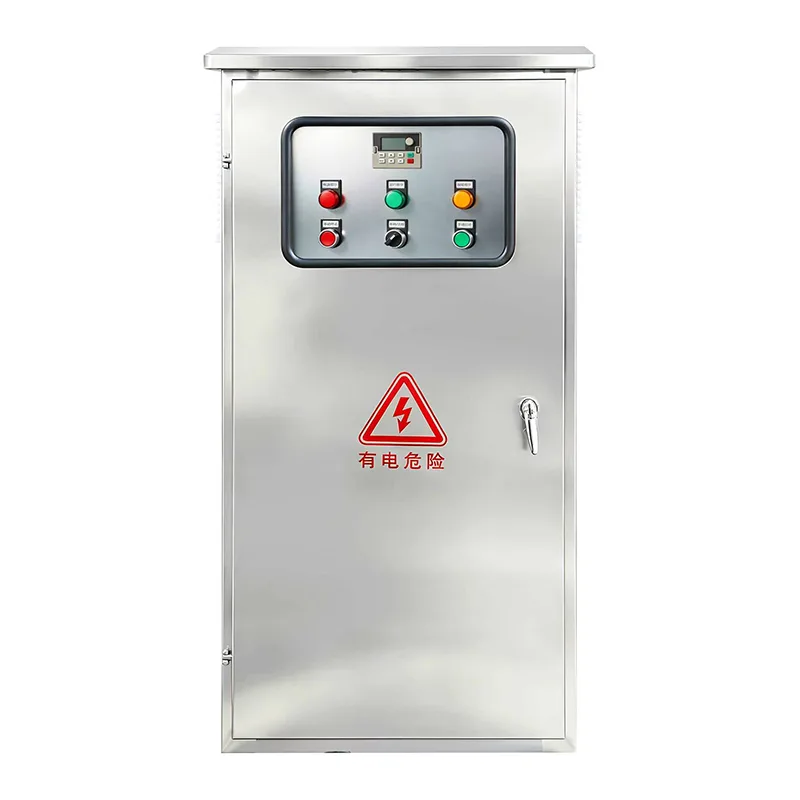

Có sẵn với cấu hình linh hoạt để phù hợp với mọi cách bố trí địa điểm sạc, Tủ phân phối điện bộ sạc EV chất lượng của nhà máy Csivei chấp nhận một nguồn điện xoay chiều đầu vào duy nhất - thường là 400V ba pha với định mức dòng điện từ 100A đến 1600A trở lên - và phân phối nó đến nhiều mạch sạc đi. Mỗi bộ cấp nguồn ra được bảo vệ riêng bằng bộ ngắt mạch vỏ đúc hoặc bộ ngắt kết nối có cầu chì, với chức năng bảo vệ dòng dư chuyên dụng khi cần thiết. Khoang đo năng lượng tập trung chứa các đồng hồ đo cấp doanh thu, cho phép thanh toán theo mạch hoặc mỗi bộ sạc tuân thủ các yêu cầu tiện ích địa phương. Bảo vệ đột biến loại 1+2 trên bus chính bảo vệ toàn bộ khu vực khỏi tình trạng quá điện áp nhất thời do sét gây ra. Vỏ tủ được xếp hạng từ IP54 đến IP65 tùy thuộc vào môi trường triển khai, được chế tạo từ thép mạ kẽm với lớp sơn tĩnh điện chịu được thời tiết. Bộ điều khiển quản lý năng lượng thông minh tùy chọn cung cấp khả năng cân bằng tải, xoay pha, lập lịch bộ sạc và giám sát thời gian thực thông qua RS485 Modbus hoặc Ethernet, tích hợp liền mạch với các nền tảng quản lý sạc dựa trên OCPP. Tuân thủ đầy đủ IEC 61439-1, IEC 60364-7-722 và các tiêu chuẩn khu vực hiện hành được duy trì.
Đóng vai trò là xương sống điện của bất kỳ hệ thống lắp đặt sạc EV hiện đại nào, Tủ phân phối điện của bộ sạc EV hợp nhất việc quản lý nguồn điện tại chỗ thành một vỏ bọc duy nhất được thiết kế tại nhà máy — giảm bớt các công việc điện tại chỗ, tăng tốc vận hành và tăng cường an toàn vận hành.
Các khu vực dịch vụ đường cao tốc, trạm sạc đô thị và sân trước trạm xăng triển khai nhiều bộ sạc nhanh DC đòi hỏi phải có hệ thống phân phối điện công suất cao, mạnh mẽ. Tủ nhận nguồn điện chính và phân phối nguồn cấp điện được bảo vệ, đo riêng cho từng bộ sạc. Khoang đo lường tập trung hỗ trợ thanh toán cấp tiện ích cho từng khoang, trong khi tính năng bảo vệ đột biến tích hợp bảo vệ các thiết bị điện tử công suất của bộ sạc nhanh đắt tiền khỏi sự thay đổi đột ngột của lưới điện.
Các kho xe buýt điện, trung tâm giao hàng chặng cuối và các bãi đỗ xe của thành phố chạy nhiều bộ sạc cùng lúc trong thời gian sạc qua đêm. Tủ phân phối tập trung quản lý nguồn và tải đầu vào, cho phép nhà điều hành kho cân bằng nhu cầu giữa các bộ sạc, ngăn chặn các sự cố cầu dao chính và lên lịch sạc vào các giai đoạn giá thấp điểm. Công suất nạp lớn của tủ cho phép mở rộng đội xe trong tương lai mà không cần phải sửa chữa lớn về điện.
Các tòa tháp văn phòng, trung tâm mua sắm và khu kinh doanh cung cấp dịch vụ sạc xe điện cho nhân viên hoặc khách hàng thường triển khai hàng chục bộ sạc AC ở nhiều tầng đỗ xe. Tủ phân phối trung tâm trên mỗi tầng hoặc khu vực chấp nhận nguồn cấp điện phụ và phân phối điện đến các bộ sạc treo tường riêng lẻ. Đo lường theo mạch cho phép phân bổ chi phí năng lượng chính xác cho các công ty thuê hoặc ngân sách bộ phận.
Các dự án phát triển khu dân cư nhiều tầng trang bị thêm hệ thống sạc xe điện trên hàng chục hoặc hàng trăm bãi đậu xe được hưởng lợi từ cách tiếp cận tủ phân phối. Một hoặc nhiều tủ đặt trong phòng nâng điện hoặc phòng chuyển mạch ở tầng đỗ xe nhận nguồn cung cấp dành riêng cho EV của tòa nhà và phân phối nguồn cấp dữ liệu được bảo vệ, có đồng hồ đo cho các bộ sạc riêng lẻ tại các khu dân cư. Quản lý tải trong tủ ngăn không cho việc sạc EV vượt quá công suất điện được phân bổ của tòa nhà.
Các địa điểm sạc độc lập cách xa cơ sở hạ tầng đô thị thường thiếu bảng phân phối LV hiện có phù hợp với tải bộ sạc EV. Một tủ phân phối điện chuyên dụng được triển khai liền kề với máy biến áp hoặc máy phát điện cung cấp một điểm phân phối LV hoàn chỉnh, được cấu hình sẵn — loại bỏ nhu cầu chế tạo tổng đài tùy chỉnh tại chỗ và giảm đáng kể thời gian vận hành thử.
Các dự án phát triển quy mô lớn kết hợp khu đỗ xe dân dụng, thương mại, bán lẻ và công cộng có thể triển khai nhiều tủ phân phối theo kiến trúc phân tầng. Một tủ đầu vào chính tại trạm biến áp cung cấp điện cho các tủ phân phối phụ trong từng khu vực đỗ xe, tạo ra cấu trúc liên kết phân phối điện có cấu trúc, có thể mở rộng, phù hợp với việc xây dựng theo từng giai đoạn và nhu cầu sử dụng xe điện ngày càng tăng.
Tủ phân phối điện của bộ sạc EV được thiết kế dưới dạng bảng chuyển mạch LV được lắp ráp tại nhà máy, tích hợp đầy đủ, được thiết kế đặc biệt cho nhu cầu điện riêng của cơ sở hạ tầng sạc EV.
Phần đầu vào của tủ chấp nhận cáp cấp nguồn đơn hoặc kép được kết thúc bằng cầu dao chính hoặc cầu dao không khí được xếp hạng để phù hợp với nhu cầu tối đa của địa điểm. ACB với khả năng bảo vệ dựa trên bộ vi xử lý cung cấp các ngưỡng có thể điều chỉnh để bảo vệ quá tải, ngắn mạch và chạm đất, cùng với các tính năng giảm thiểu phóng điện hồ quang khi cần thiết. Bảo vệ chống sét lan truyền đến — SPD loại 1 có khả năng xử lý dòng xung lên đến 25kA (10/350μs) — cung cấp tuyến phòng thủ đầu tiên chống lại sét đánh trực tiếp trên cơ sở hạ tầng thượng nguồn.
Nhiều mạch sạc đi ra được bảo vệ bằng cầu dao vỏ đúc riêng lẻ hoặc cầu dao ngắt kết nối, mỗi cầu dao được định mức cho dòng điện đầu vào tối đa của bộ sạc được kết nối. Các bộ cấp nguồn được bố trí để phân phối pha cân bằng trên hệ thống thanh cái ba pha, giảm thiểu dòng điện trung tính và cải thiện chất lượng điện năng tổng thể. Đối với nguồn cấp dữ liệu của bộ sạc nhanh DC, MCCB có cài đặt ngắt từ tính có thể điều chỉnh sẽ phù hợp với đặc tính khởi động của bộ sạc mà không bị vấp gây khó chịu. Bảo vệ dòng điện dư — Loại B hoặc Loại A với khả năng phát hiện DC 6mA — được cung cấp trên các mạch liên quan theo tiêu chuẩn IEC 60364-7-722.
Ngăn đo lường chuyên dụng chứa các đồng hồ đo năng lượng cấp doanh thu cho từng mạch điện đi ra hoặc các nhóm mạch điện, tùy thuộc vào yêu cầu thanh toán. Đồng hồ đo giao tiếp qua Modbus RTU hoặc TCP/IP tới bộ tập trung dữ liệu tập trung, truyền dữ liệu hợp nhất đến nền tảng quản lý tính phí hoặc hệ thống thanh toán tiện ích. Máy đo được chứng nhận MID hoặc tương đương có sẵn cho các thị trường yêu cầu đo lường doanh thu theo quy định.
Bộ điều khiển quản lý tải nhúng tùy chọn giám sát mức tiêu thụ theo thời gian thực trên bộ cấp nguồn chính và mỗi bộ cấp nguồn đi. Khi tổng nhu cầu tại chỗ đạt đến mức tối đa đã được định cấu hình, bộ điều khiển sẽ tự động phân bổ công suất khả dụng giữa các bộ sạc được kết nối — giảm đầu ra trên các khoang có mức ưu tiên thấp hơn, trì hoãn các phiên đã lên lịch hoặc thực hiện xoay pha để duy trì dịch vụ đồng thời ngăn chặn quá tải cầu dao chính. Giao tiếp với các bộ sạc riêng lẻ thông qua OCPP hoặc Modbus trực tiếp và bộ điều khiển có thể phản hồi các tín hiệu bên ngoài như thuế suất theo thời gian trong ngày, tính khả dụng của hệ thống phát điện mặt trời hoặc các lệnh của hệ thống quản lý năng lượng tòa nhà.
Hệ thống thanh cái chính được chế tạo từ đồng hoặc nhôm mạ thiếc, có kích thước phù hợp với dòng điện định mức với mức giảm thích hợp để tăng nhiệt độ vỏ bên trong. Hỗ trợ thanh cái là polyme gia cố bằng sợi thủy tinh được đánh giá có khả năng chịu được ngắn mạch. Hệ thống dây điện bên trong sử dụng cáp halogen chống cháy, ít khói, không khói, với tất cả các mạch điều khiển và đo sáng được tách biệt khỏi đường dẫn điện. Đường vào cáp thông qua các tấm đệm có thể tháo rời trong đế tủ, có kích thước phù hợp với mặt cắt cáp vào và ra được chỉ định.
Tủ đứng được làm bằng thép tấm mạ kẽm 1,5mm đến 2,0mm, với các đường nối được hàn hoàn toàn và lớp sơn tĩnh điện ổn định tia cực tím. Xếp hạng bảo vệ tiêu chuẩn là IP54, với IP65 dành cho môi trường ngoài trời hoặc có nhiều bụi. Vỏ bọc có cửa trước có bản lề, có đệm với tay cầm có thể khóa và cửa sổ xem tùy chọn trên các dụng cụ đo sáng. Thông gió thụ động được cung cấp bởi các cửa gió được lọc hoặc ống thoát hơi, với sự đối lưu tự nhiên được hỗ trợ bởi các đường dẫn khí được tính toán. Đối với các tủ có mật độ tải liên tục cao, hệ thống thông gió cưỡng bức được kiểm soát nhiệt độ được tích hợp với các tiếp điểm báo động khi quạt hỏng. Máy sưởi chống ngưng tụ bên trong có sẵn để lắp đặt ở nơi lạnh hoặc có độ ẩm cao.
Tủ được thiết kế và thử nghiệm theo tiêu chuẩn IEC 61439-1 và IEC 61439-2 dành cho các cụm thiết bị đóng cắt và điều khiển điện áp thấp, tuân thủ cụ thể theo tiêu chuẩn IEC 60364-7-722 dành cho thiết bị cung cấp điện EV. Ngăn chặn lỗi hồ quang bên trong, che chắn linh kiện an toàn bằng ngón tay và bộ cách ly đường vào chính có thể hoạt động mà không cần mở cửa tủ là tiêu chuẩn. Tính liên tục của trái đất trên tất cả các phần được đảm bảo thông qua thanh cái nối đất bảo vệ chuyên dụng được liên kết với vỏ bọc. Tất cả các thành phần đều mang dấu CE, có sẵn chứng nhận UL và các chứng nhận khu vực khác.
Câu hỏi 1: Một tủ phân phối có thể hỗ trợ bao nhiêu bộ sạc?
Số lượng bộ cấp dữ liệu đi có thể được cấu hình đầy đủ. Một tủ thường có thể hỗ trợ 4 đến 24 mạch sạc, tùy thuộc vào định mức dòng điện của từng bộ sạc và tổng công suất nguồn cấp vào. Đối với các cơ sở lớn hơn, nhiều tủ có thể được xếp tầng trong cấu trúc liên kết phân phối chính và phụ.
Q2: Tôi có cần đồng hồ đo riêng cho từng mạch sạc không?
Điều này phụ thuộc vào yêu cầu thanh toán của bạn. Đối với sạc công cộng, trong đó mỗi khoang phải được tính phí độc lập, nên đo lường theo từng mạch. Đối với các kho của đội xe hoặc nơi sạc điện nơi tổng mức tiêu thụ năng lượng được phân bổ nội bộ, việc đo lường theo nhóm có thể là đủ. Tủ có thể được cấu hình cho một trong hai cách tiếp cận.
Câu hỏi 3: Có những điện áp nguồn đầu vào và định mức dòng điện nào?
Cấu hình tiêu chuẩn chấp nhận điện áp ba pha 230/400V, 50/60Hz, với dòng điện đến từ 100A đến 1600A. Xếp hạng cao hơn có sẵn theo yêu cầu. Đối với các hệ thống lắp đặt lớn hơn, một máy biến áp chuyên dụng có thể cấp nguồn trực tiếp cho tủ.
Q4: Tủ có thể được lắp đặt ngoài trời bên cạnh bộ sạc không?
Đúng. Tủ có sẵn cấp độ IP55 hoặc IP65 để lắp đặt ngoài trời. Nên sử dụng mái che nắng và lò sưởi chống ngưng tụ khi hoạt động ngoài trời kéo dài ở vùng có khí hậu nóng, ẩm hoặc lạnh. Tủ có thể được gắn trên bệ hoặc tấm bê tông, với lối vào cáp phía dưới thông qua các tấm đệm kín.
Câu 5: Bộ điều khiển quản lý tải là gì và nó hoạt động như thế nào?
Bộ điều khiển thông minh tùy chọn giám sát mức tiêu thụ theo thời gian thực trên tất cả các mạch. Khi tổng nhu cầu đạt đến mức tải tối đa cho phép của cơ sở, nó sẽ tự động giảm nguồn điện trên các bộ sạc có mức độ ưu tiên thấp hơn hoặc luân phiên lịch sạc để giữ cho cầu dao chính không bị ngắt. Điều này cho phép kết nối nhiều bộ sạc hơn với một nguồn cung cấp nhất định, giảm công suất kết nối lưới cần thiết và các chi phí tiện ích liên quan.
Câu hỏi 6: Tủ này tích hợp với hệ thống quản lý sạc (CMS) như thế nào?
Bộ điều khiển quản lý tải và đo sáng của tủ hỗ trợ Modbus RTU/TCP và có thể giao tiếp với các nền tảng quản lý sạc tuân thủ OCPP. Dữ liệu đồng hồ và trạng thái cảnh báo được truyền tới CMS, cho phép người vận hành xem phân phối điện trên toàn cơ sở trong cùng một bảng điều khiển được sử dụng để quản lý bộ sạc.
Câu hỏi 7: Tủ có thể bổ sung thêm bộ sạc trong tương lai không?
Đúng. Tủ có thể được cung cấp các vị trí cấp nguồn dự phòng, công suất thanh cái được lắp đặt sẵn và không gian cho các mô-đun đo sáng bổ sung. Điều này cho phép thêm các mạch sạc mới bằng cách kết nối cáp sạc và lắp đặt cầu dao cấp nguồn mà không cần sửa đổi thanh cái.
Q8: Tủ tuân thủ những tiêu chuẩn quy định nào?
Tủ được thiết kế và thử nghiệm theo tiêu chuẩn IEC 61439-1/2, với các yêu cầu lắp đặt EV cụ thể theo tiêu chuẩn IEC 60364-7-722. Các chứng chỉ khu vực bao gồm CE, UKCA và tương đương đều có sẵn. Chúng tôi cung cấp đầy đủ tài liệu bao gồm sơ đồ một đường dây, chứng chỉ kiểm tra và hướng dẫn lắp đặt cho mỗi tủ.
Chuỗi bán lẻ nhiên liệu quốc gia vận hành hơn 200 trạm xăng đã thực hiện một chương trình đầy tham vọng nhằm lắp đặt các trung tâm sạc nhanh DC tại các địa điểm có mật độ giao thông cao dọc theo các đường cao tốc lớn. Mỗi địa điểm phải triển khai từ 4 đến 8 bộ sạc nhanh DC súng kép, tạo ra 8 đến 16 khoang sạc. Việc triển khai sẽ được thực hiện theo từng giai đoạn, với khả năng tăng gấp đôi công suất sạc trong tương lai.
Mỗi địa điểm đều đưa ra một loạt thách thức nhất quán về cơ sở hạ tầng điện. Hệ thống phân phối LV hiện tại trong ki-ốt trạm xăng không được thiết kế để đáp ứng nhu cầu của bộ sạc nhanh DC, vốn có thể yêu cầu chung 400A đến 800A cho mỗi địa điểm. Việc chế tạo tổng đài tùy chỉnh tại chỗ cho mọi địa điểm sẽ gây ra chi phí kỹ thuật đáng kể, chất lượng không nhất quán và thời gian ngừng hoạt động kéo dài trong quá trình lắp đặt. Điểm kết nối nguồn điện thường nằm cách xa các vị trí bộ sạc lý tưởng, đòi hỏi cách tiếp cận có cấu trúc để phân phối cáp.
Nhà bán lẻ này cũng yêu cầu đo năng lượng tập trung cho từng khoang sạc để hỗ trợ việc thanh toán cho khách hàng theo từng phiên và yêu cầu sự bảo vệ mạnh mẽ đối với các thiết bị điện tử sạc nhanh đắt tiền. Với các trạm xăng được phân loại là khu vực nguy hiểm, việc tuân thủ nghiêm ngặt về an toàn điện và quy định là không thể thương lượng.
Một tủ phân phối điện được thiết kế theo tiêu chuẩn nhà máy đã được chọn làm xương sống cho mọi cơ sở. Mỗi tủ được cấu hình để phù hợp với yêu cầu về nguồn điện và số lượng bộ sạc của cơ sở — thường là nguồn điện đầu vào 630A hoặc 800A với tám mạch cấp điện 125A đến 160A đầu ra.
● Một vỏ bọc được thử nghiệm trước đã thay thế những gì lẽ ra là một tổng đài được chế tạo theo yêu cầu riêng, giúp tiết kiệm hàng tuần chi phí kỹ thuật điện tại chỗ cho mỗi địa điểm.
● Việc đo lường cấp doanh thu theo mạch trong ngăn đo lường chuyên dụng của tủ đã cung cấp dữ liệu thanh toán tuân thủ tiện ích cho mọi khoang sạc, được tích hợp trực tiếp vào nền tảng thanh toán của nhà bán lẻ.
● Bảo vệ đột biến loại 1+2 trên nguồn điện chính đến và SPD loại 2 trên các nguồn điện đi ra cung cấp khả năng bảo vệ theo lớp cho thiết bị điện tử của bộ sạc.
● Bộ cách ly đầu vào chính và cầu dao cấp liệu riêng lẻ cho phép cách ly an toàn để bảo trì, cùng với cơ sở khóa để đảm bảo an toàn cho nhà thầu.
● Vỏ IP65 được xếp hạng ngoài trời với bộ sưởi chống ngưng tụ có nghĩa là tủ có thể được đặt liền kề với bộ sạc, giảm thiểu việc chạy cáp đi.
● Các vị trí cấp nguồn dự phòng được bố trí ở mọi địa điểm, cho phép kết nối thêm bộ sạc trong các giai đoạn sau mà không cần thay thế tủ hoặc làm lại phần điện lớn.
Tủ phân phối điện cho bộ sạc EV tiêu chuẩn hóa 800A với tám mạch cấp nguồn đi đã được triển khai trên 50 địa điểm đầu tiên. Mỗi tủ bao gồm khả năng đo lường cấp doanh thu trên tất cả các mạch, khả năng chống đột biến điện Loại 1+2 và vỏ IP65 với hệ thống sưởi chống ngưng tụ. Các tủ này được sản xuất, thử nghiệm và vận chuyển dưới dạng các bộ phận hoàn chỉnh, chỉ yêu cầu kết nối nguồn điện vào và cáp sạc đi tại chỗ. Thời gian vận hành trung bình dưới hai ngày cho mỗi địa điểm từ khi giao hàng đến khi đóng điện.
● Thời gian vận hành trang web đã giảm khoảng 60% so với các giải pháp tổng đài tùy chỉnh, đẩy nhanh chương trình triển khai quốc gia.
● Thiết kế tủ được tiêu chuẩn hóa đã loại bỏ sự khác biệt về tuân thủ an toàn và chất lượng điện trên toàn bộ danh mục cơ sở.
● Sau 18 tháng hoạt động, không có sự cố về điện nào liên quan đến tủ được ghi nhận, với tính năng chống đột biến điện được xác nhận là đã hoạt động tại hai địa điểm khi có sét, bảo vệ các thiết bị điện tử của bộ sạc ở hạ lưu.
● Các vị trí bộ sạc dự phòng đã được kích hoạt trên 15 địa điểm trong giai đoạn hai của quá trình triển khai, với các mạch sạc mới được bổ sung trong vòng chưa đầy một ngày — xác thực chiến lược thiết kế phù hợp với tương lai.
● Kể từ đó, nhà bán lẻ nhiên liệu đã áp dụng thông số kỹ thuật tương tự của tủ cho thêm 50 địa điểm, trong đó nhóm kỹ thuật điện của họ coi việc tích hợp tủ với nền tảng CMS tập trung là một lợi thế vận hành chính.
