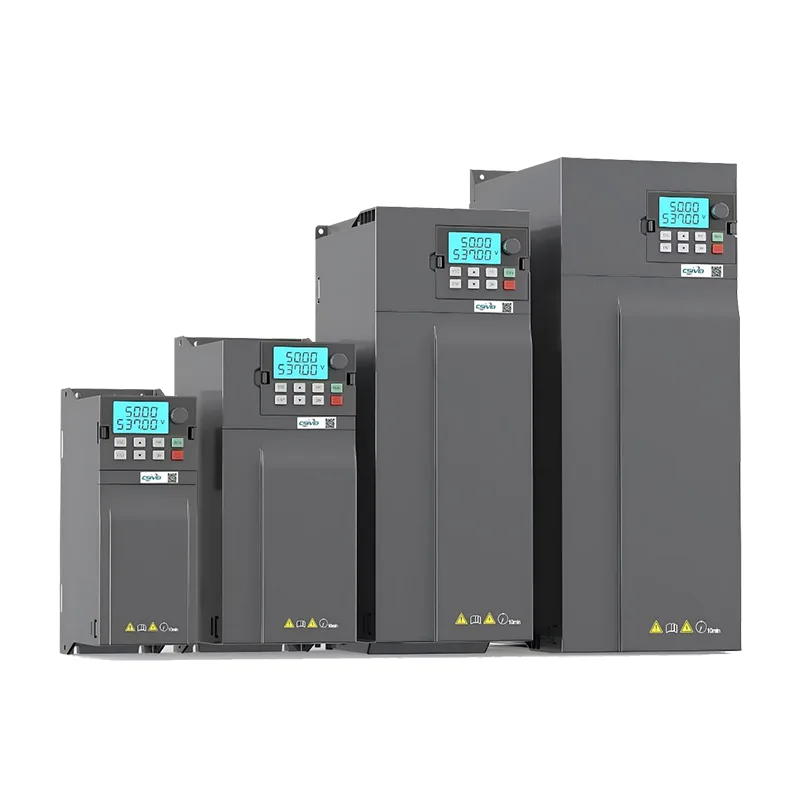

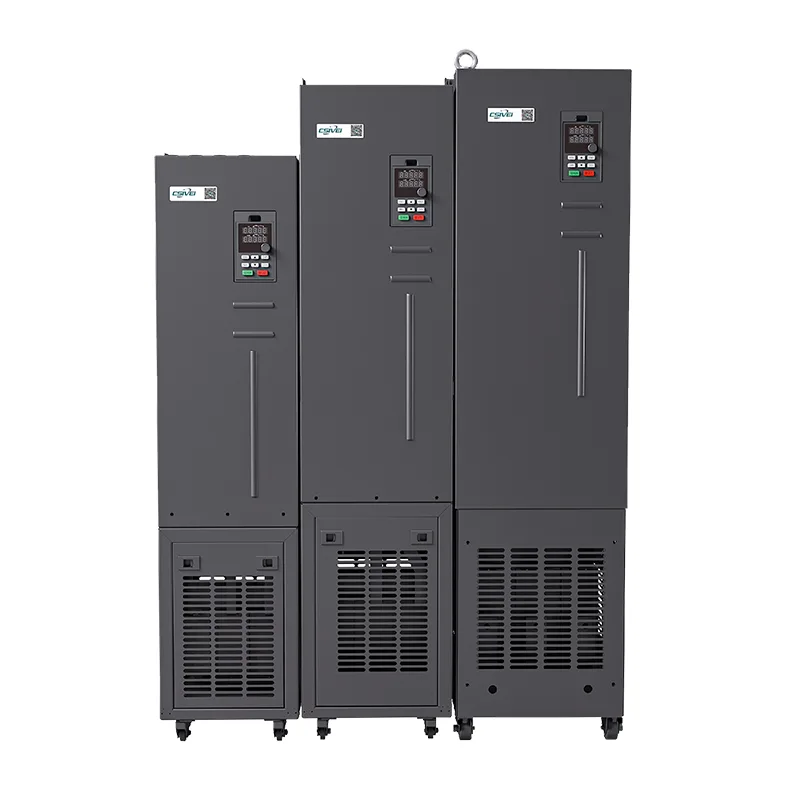

Ổ đĩa AC 3 pha hiệu suất cao VFD

Mua VFD biến tần xoay chiều 3 pha hiệu suất cao từ nhà máy Csivei ở Trung Quốc. Nó được thiết kế cho các ứng dụng công nghiệp nặng và thích hợp cho quạt lớn, máy bơm ly tâm, máy nén và băng tải dây chuyền sản xuất. Nó mang lại mô-men xoắn đặc biệt và độ ổn định khi hoạt động liên tục. Được hỗ trợ bởi điều khiển véc tơ vòng kín tiên tiến, biến tần này hỗ trợ mô men khởi động cao, chức năng PLC tích hợp, nhiều giao thức truyền thông (Modbus, Profibus tùy chọn) và bàn phím LCD trực quan để theo dõi thời gian thực. Vỏ IP20 với bộ lọc IP40 tùy chọn đảm bảo độ tin cậy trong môi trường đòi hỏi khắt khe.

Biến tần điều khiển xoay chiều 3 pha hiệu suất cao là gì và tại sao nó lại quan trọng?

Về cốt lõi, bộ truyền động tần số thay đổi sẽ điều chỉnh tốc độ và mô-men xoắn của động cơ bằng cách điều chỉnh tần số và điện áp của nguồn điện được cung cấp. Nhưng CSIVEI VFD của chúng tôi vượt xa khả năng kiểm soát tốc độ cơ bản.

Nó cho phép khởi động mềm để giảm căng thẳng cơ học, đáp ứng mô-men xoắn động khi tải nặng và tối ưu hóa năng lượng theo thời gian thực giúp trực tiếp giảm mức tiêu thụ điện. Đối với các hoạt động yêu cầu đồng bộ hóa chính xác — chẳng hạn như băng tải nhiều phần, hệ thống trộn hoặc máy bơm điều khiển áp suất — bộ truyền động này mang lại độ chính xác và độ lặp lại mà quy trình của bạn yêu cầu.

Nói tóm lại, nó biến đổi một động cơ có tốc độ cố định thành một bộ truyền động thông minh, linh hoạt, thích ứng với nhu cầu sản xuất của bạn trong thời gian thực.

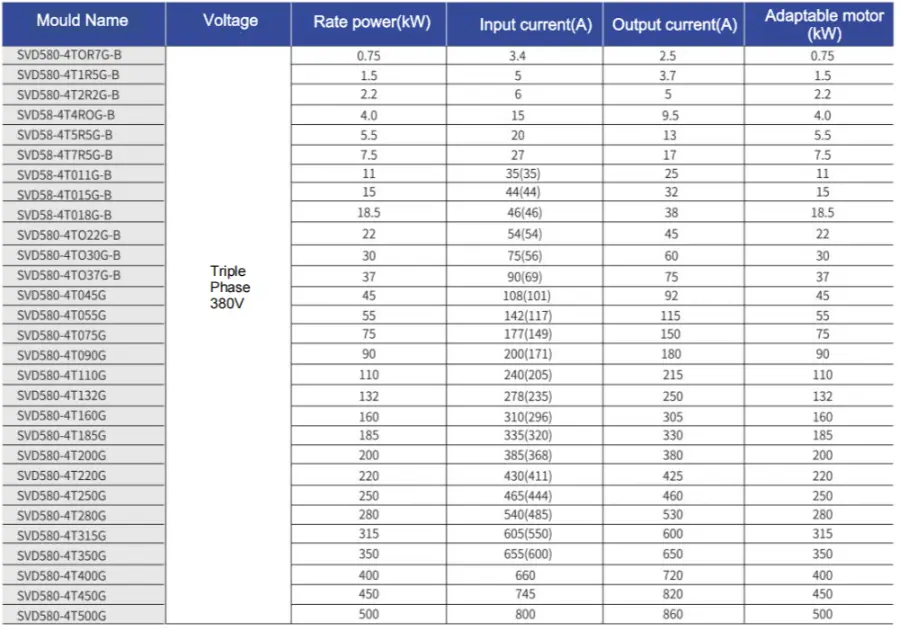

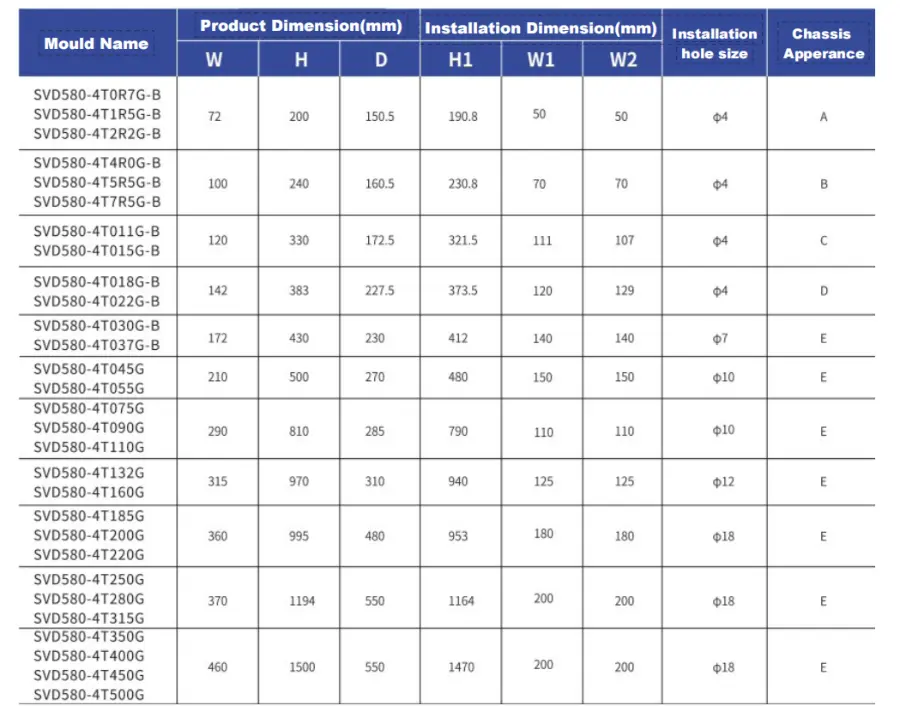

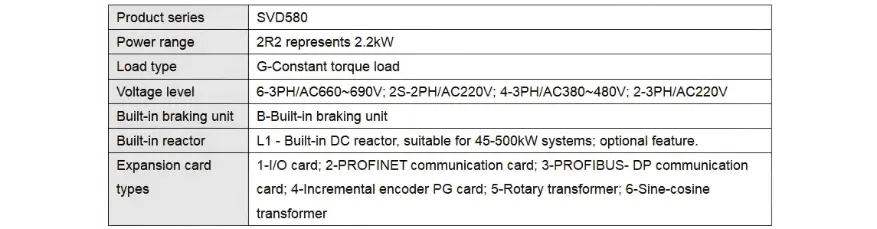

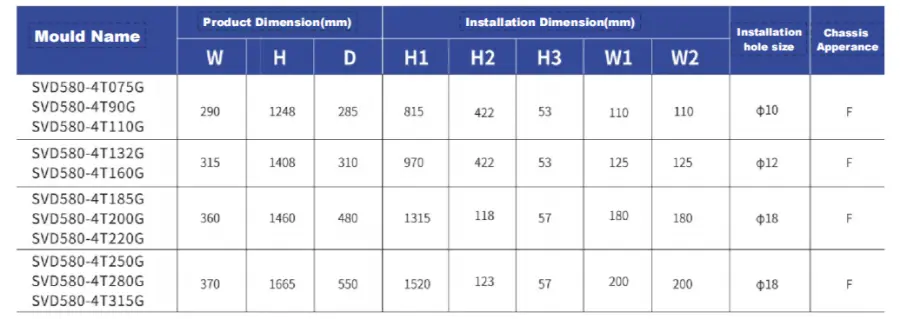

Thông số và thông số kỹ thuật cốt lõi

Ưu điểm chính

1. Mô-men xoắn tần số thấp đặc biệt

Bộ truyền động xoay chiều 3 pha hiệu suất cao VFD cung cấp mô-men xoắn định mức 150% ở 0,5 Hz ở chế độ điều khiển vectơ không cảm biến (SVC). Điều này có nghĩa là khởi động đáng tin cậy và vận hành ổn định ngay cả dưới tải ban đầu nặng — chẳng hạn như máy nghiền, máy bơm bùn hoặc quạt có quán tính cao — nơi các bộ truyền động thông thường thường bị ngắt hoặc ngừng hoạt động.

2. Tích hợp giới hạn mô-men xoắn (Tính năng máy xúc)

Không giống như các VFD tiêu chuẩn chỉ hoạt động khi quá dòng, bộ truyền động của chúng tôi bao gồm chức năng giới hạn mô-men xoắn thông minh. Nó tự động giới hạn mô-men xoắn khi thay đổi tải đột ngột, ngăn ngừa sốc cơ học và thời gian ngừng hoạt động bất ngờ. Tính năng này đặc biệt có giá trị đối với các ứng dụng có tải trọng dao động, chẳng hạn như máy trộn, máy đùn và thiết bị nâng.

3. Điều chỉnh điện áp tự động (AVR)

Khi điện áp lưới dao động - điều thường thấy ở các khu công nghiệp - chức năng AVR duy trì điện áp đầu ra ổn định cho động cơ. Điều này bảo vệ cuộn dây của bạn, đảm bảo mô-men xoắn ổn định và ngăn chặn các sự cố điện áp thấp gây phiền toái.

4. Chế độ điều khiển linh hoạt

Chọn giữa điều khiển vectơ vòng hở SVC để có phản hồi động hiệu suất cao hoặc điều khiển V/F cho các ứng dụng kiểu quạt/bơm đơn giản hơn. Biến tần cũng hỗ trợ tách V/F, cho phép điều chỉnh điện áp và tần số độc lập cho các thiết lập động cơ chuyên dụng.

5. Chức năng PLC & PID tích hợp

Khả năng logic lập trình tích hợp xử lý các tác vụ tự động hóa đơn giản mà không cần PLC bên ngoài. Bộ điều khiển PID tích hợp cho phép điều khiển quy trình vòng kín - ví dụ: duy trì áp suất không đổi trong hệ thống cấp nước hoặc nhiệt độ ổn định trong máy làm lạnh - sử dụng cảm biến phản hồi tiêu chuẩn.

Ứng dụng điển hình

Bộ truyền động xoay chiều 3 pha hiệu suất cao CSIVEI được thiết kế cho các ứng dụng công nghiệp nặng đòi hỏi mô-men xoắn khởi động cao và hoạt động liên tục:

Máy bơm lớn – máy bơm tưới, máy bơm thoát nước, máy bơm cấp nước chính

Máy nén ly tâm – máy nén khí công nghiệp, hệ thống lạnh

Máy làm lạnh HVAC – máy làm lạnh trục vít, máy làm lạnh ly tâm, xử lý không khí lớn

Thiết bị khai thác mỏ – máy bơm bùn, quạt thông gió, máy nghiền

Máy gia công kim loại – máy tiện, máy phay, máy ép

Với điều khiển véc tơ tiên tiến và nhiều tùy chọn liên lạc, nó tích hợp hoàn toàn vào dây chuyền sản xuất tự động.

Câu hỏi thường gặp

Tôi có cần một điện trở hãm bên ngoài không?

Nó phụ thuộc. Nếu bạn cần giảm tốc nhanh hoặc tải có quán tính cao—như máy ly tâm, cần cẩu, tời hoặc máy cuốn—thì đúng vậy, bạn sẽ cần một cái. Trên các biến tần có bộ hãm bên trong, điện trở xử lý năng lượng tái tạo để tránh sự cố quá điện áp và rút ngắn thời gian dừng. Đối với quạt và máy bơm có tốc độ giảm tốc chậm hơn, bạn thường có thể bỏ qua.

Những giao thức truyền thông nào được hỗ trợ?

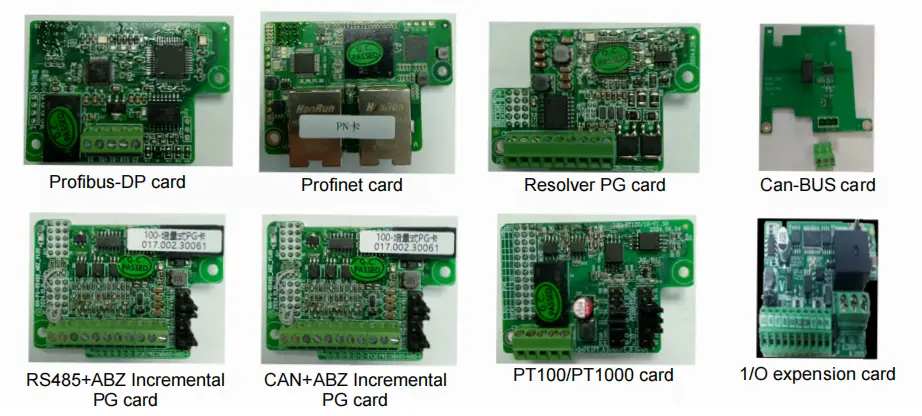

Tất cả các ổ CSIVEI đều có Modbus RTU qua RS485 theo tiêu chuẩn. Các mô-đun tùy chọn có sẵn cho Profibus DP, Profinet, Ethernet/IP, CANopen và DeviceNet. Chúng cho phép bạn tích hợp với các hệ thống PLC và SCADA chính để giám sát từ xa, thay đổi thông số và điều khiển tập trung.

Những biện pháp bảo vệ nào được tích hợp trong ổ đĩa?

Ổ đĩa CSIVEI bao gồm một bộ bảo vệ chắc chắn: quá điện áp, thấp áp, quá dòng, ngắn mạch, quá nhiệt (tản nhiệt), mất pha ở đầu vào hoặc đầu ra và quá tải động cơ (quá tải nhiệt điện tử, I2t). Những điều này giúp mọi thứ hoạt động ổn định và kéo dài tuổi thọ thiết bị.

VFD tiết kiệm năng lượng như thế nào?

Đối với các tải có mô-men xoắn thay đổi như quạt và máy bơm, công suất tuân theo định luật ái lực—nó tỷ lệ với lập phương tốc độ. Giảm tốc độ 20% sẽ cắt giảm mức sử dụng năng lượng khoảng 50%. Tính năng Tối ưu hóa Năng lượng Tự động (AEO) giúp giảm điện áp để phù hợp với tải thực tế nhằm tiết kiệm thêm. Chế độ ngủ cũng tắt động cơ trong khoảng thời gian có nhu cầu thấp, loại bỏ tình trạng tiêu hao điện khi không tải.

Tuổi thọ điển hình của VFD là bao nhiêu và làm cách nào để duy trì nó?

Với điều kiện và lắp đặt thích hợp, VFD có thể tồn tại từ 10–15 năm. Bảo trì chính: giữ cho vỏ máy sạch sẽ—bụi tích tụ sẽ làm giảm hiệu quả làm mát; kiểm tra quạt làm mát (thường có tuổi thọ từ 3–7 năm; thay thế nếu ồn hoặc hỏng); kiểm tra tụ điện bus DC—chúng già đi theo thời gian và nhiệt độ—nếu ổ đĩa đã được bảo quản hơn hai năm, hãy thay đổi nắp trước khi bật nguồn; theo dõi nhiệt độ môi trường xung quanh; thỉnh thoảng sao lưu các thông số vào bàn phím hoặc bộ nhớ ngoài. Việc kiểm tra nhanh sau mỗi 6–12 tháng sẽ giúp tránh những bất ngờ.

Nghiên cứu trường hợp khách hàng

Một nhà máy chế biến thực phẩm thường xuyên phải đối mặt với tình trạng chồng chất sản phẩm và có khoảng trống trên nhiều đoạn băng tải. Việc điều chỉnh tốc độ thủ công không hiệu quả và gây ra tình trạng dừng dây chuyền thường xuyên.

Giải pháp của chúng tôi– Ba VFD truyền động xoay chiều 3 pha hiệu suất cao CSIVEI đã được lắp đặt trên các phần băng tải chính, được liên kết qua Modbus với PLC trung tâm để điều khiển tốc độ phối hợp.

Kết quả đạt được:

Tốc độ băng tải được tự động đồng bộ hóa với tốc độ sản xuất theo thời gian thực

Thời gian ngừng hoạt động giảm 25%

Thời gian đổi sản phẩm giảm từ 30 phút xuống còn 10 phút

Giải pháp sau đó đã được mở rộng thành sáu dây chuyền sản xuất bổ sung

Trường hợp này chứng minh cách VFD của chúng tôi mang lại những cải tiến hoạt động có thể đo lường được chứ không chỉ là lợi ích về mặt lý thuyết.

●  Giải pháp này đã được mở rộng sang sáu dây chuyền sản xuất bổ sung.
