Bơm truyền động xoay chiều ba pha 7,5kw

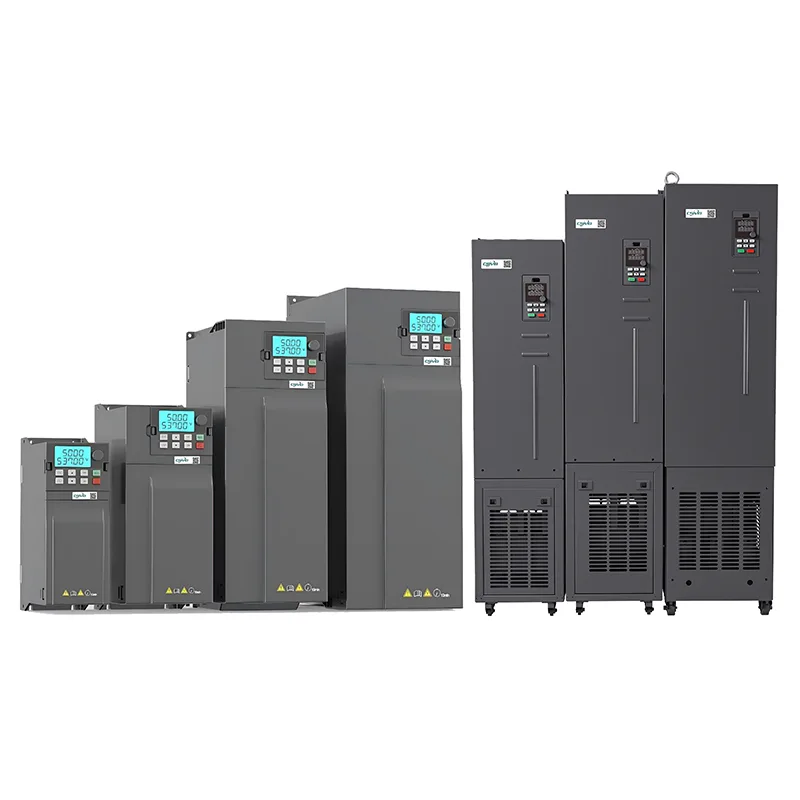

Máy bơm dẫn động xoay chiều ba pha CSIVEI 7.5kw là bộ truyền động hiệu suất cao được thiết kế cho các ứng dụng công nghiệp nặng. Thích hợp cho quạt lớn, máy bơm ly tâm, máy nén và băng tải dây chuyền sản xuất, nó mang lại mô-men xoắn đặc biệt và độ ổn định khi vận hành liên tục. Được hỗ trợ bởi điều khiển véc tơ vòng kín tiên tiến, biến tần này hỗ trợ mô men khởi động cao, chức năng PLC tích hợp, nhiều giao thức truyền thông (Modbus, Profibus tùy chọn) và bàn phím LCD trực quan để theo dõi thời gian thực. Vỏ IP20 với bộ lọc IP40 tùy chọn đảm bảo độ tin cậy trong môi trường đòi hỏi khắt khe. Được thiết kế để tiết kiệm năng lượng và vận hành chính xác, CSIVEI 11-15kW VFD là lựa chọn lý tưởng cho việc điều khiển động cơ quan trọng trong các cơ sở công nghiệp.

Thông số và thông số kỹ thuật cốt lõi

Ứng dụng điển hình

Máy bơm truyền động xoay chiều ba pha CSIVEI 7.5kw được thiết kế cho các ứng dụng công nghiệp nặng đòi hỏi mô-men xoắn khởi động cao và hoạt động liên tục:

●  Máy bơm lớn – máy bơm tưới tiêu, máy bơm thoát nước, máy bơm cấp nước chính

●  Máy nén ly tâm – máy nén khí công nghiệp, hệ thống lạnh

●  Máy làm lạnh HVAC – máy làm lạnh trục vít, máy làm lạnh ly tâm, bộ xử lý không khí lớn

●  Thiết bị khai thác – máy bơm bùn, quạt thông gió, máy nghiền

●  Máy gia công kim loại – máy tiện, máy phay, máy ép

Với điều khiển véc tơ tiên tiến và nhiều tùy chọn liên lạc, nó tích hợp hoàn toàn vào dây chuyền sản xuất tự động.

Truyền thông và tích hợp liền mạch

Được thiết kế cho tự động hóa công nghiệp hiện đại, dòng CSIVEI VFD cung cấp các tùy chọn giao tiếp linh hoạt để tích hợp dễ dàng vào các hệ thống điều khiển dựa trên PLC.

Modbus RTU tích hợp – Tiêu chuẩn trên tất cả các model, cho phép kết nối đơn giản với hệ thống HMI, PLC và SCADA thông qua RS485. Có thể kết nối tối đa 247 ổ đĩa trên một bus duy nhất để giám sát và điều khiển tập trung.

Mô-đun Fieldbus tùy chọn – Mở rộng khả năng giao tiếp với các mô-đun tùy chọn cho Profibus DP, Profinet, Ethernet/IP, CANopen và DeviceNet, đảm bảo khả năng tương thích với các nền tảng tự động hóa chính.

I/O analog & kỹ thuật số – Đầu vào có thể định cấu hình (0-10V, 4-20mA) và đầu ra rơle cho phép tích hợp linh hoạt với cảm biến, bộ điều khiển và cảnh báo bên ngoài mà không cần phần cứng bổ sung.

Chức năng PLC – Chọn các kiểu máy có khả năng logic lập trình tích hợp, cho phép điều khiển logic đơn giản và khóa liên động trực tiếp trong ổ đĩa, giảm nhu cầu về bộ điều khiển bên ngoài.

Câu hỏi thường gặp

Làm cách nào để chọn VFD phù hợp cho động cơ của tôi?

Một số điều cần xem xét:

Công suất động cơ—VFD phải khớp hoặc lớn hơn một chút so với định mức động cơ.

Điện áp đầu vào—230V một pha hoặc 400V ba pha, đảm bảo phù hợp với nguồn điện của bạn.

Loại tải—tải mô-men xoắn không đổi như băng tải hoặc máy đùn thường cần VFD có kích thước 100–120% công suất động cơ. Các tải mô-men xoắn thay đổi như quạt và máy bơm thường có thể sử dụng VFD phù hợp với công suất động cơ, đồng thời giúp bạn tiết kiệm năng lượng.

Môi trường—đối với các vị trí bụi bặm, ẩm ướt hoặc ngoài trời, hãy sử dụng xếp hạng IP cao hơn (IP40, IP54, IP66) hoặc đặt ổ đĩa trong vỏ được bảo vệ.

Giao tiếp—nếu bạn cần nói chuyện với PLC hoặc SCADA, hãy kiểm tra xem biến tần có hỗ trợ giao thức của bạn không (Modbus RTU là tiêu chuẩn; Profibus, Ethernet/IP, v.v. là tùy chọn).

CSIVEI cũng có công cụ định cỡ và hỗ trợ kỹ thuật nếu bạn muốn có ý kiến ​​thứ hai.

Những giao thức truyền thông nào được hỗ trợ?

Tất cả các ổ CSIVEI đều có Modbus RTU qua RS485 theo tiêu chuẩn. Các mô-đun tùy chọn có sẵn cho Profibus DP, Profinet, Ethernet/IP, CANopen và DeviceNet. Chúng cho phép bạn tích hợp với các hệ thống PLC và SCADA chính để giám sát từ xa, thay đổi thông số và điều khiển tập trung.

Những biện pháp bảo vệ nào được tích hợp trong ổ đĩa?

Ổ đĩa CSIVEI bao gồm một bộ bảo vệ chắc chắn: quá điện áp, thấp áp, quá dòng, ngắn mạch, quá nhiệt (tản nhiệt), mất pha ở đầu vào hoặc đầu ra và quá tải động cơ (quá tải nhiệt điện tử, I2t). Những điều này giúp mọi thứ hoạt động ổn định và kéo dài tuổi thọ thiết bị.

Làm cách nào để khắc phục các lỗi thường gặp?

Biến tần hiển thị mã lỗi trên bàn phím để chẩn đoán nhanh:

●  OC (quá dòng) – kiểm tra đoản mạch, sự cố cuộn dây động cơ hoặc thời gian tăng tốc quá ngắn

●  OV (quá điện áp) – kiểm tra điện trở hãm (nếu sử dụng) hoặc thời gian giảm tốc quá ngắn

●  UV (điện áp thấp) – kiểm tra nguồn điện đầu vào và hệ thống dây điện

●  OH (quá nhiệt độ) – kiểm tra quạt làm mát, nhiệt độ môi trường và khe hở lắp đặt

●  OL (quá tải) – kiểm tra tải động cơ, tăng thời gian tăng tốc hoặc xem xét tăng kích thước ổ đĩa

●  Sách hướng dẫn có bảng mã lỗi đầy đủ với các bước chi tiết. Nếu vẫn xảy ra sự cố, bộ phận hỗ trợ kỹ thuật của CSIVEI có thể trợ giúp.

VFD có được bảo hành và hỗ trợ kỹ thuật không?

Đúng. Ổ đĩa của chúng tôi được bảo hành tiêu chuẩn 18 tháng kể từ ngày sản xuất (hoặc 12 tháng kể từ khi lắp đặt, tùy điều kiện nào đến sau). Tùy chọn bảo hành mở rộng có sẵn cho các ứng dụng quan trọng. Hỗ trợ kỹ thuật toàn cầu được cung cấp qua email, điện thoại và các tài nguyên trực tuyến—hướng dẫn sử dụng, hướng dẫn ứng dụng và phần mềm cấu hình đều được bao gồm.

Trường hợp khách hàng

Một cơ sở sản xuất đồ nội thất yêu cầu kiểm soát luồng không khí chính xác cho hệ thống thu gom bụi của mình. Chạy quạt ở tốc độ tối đa liên tục không hiệu quả và tạo ra tiếng ồn quá mức.

Giải pháp: Một máy bơm truyền động xoay chiều ba pha CSIVEI 7,5kw được lắp đặt trên quạt hút chính, có cảm biến áp suất theo dõi áp suất ống dẫn để điều chỉnh tốc độ quạt.

Kết quả:

1.Tốc độ quạt tự động điều chỉnh để phù hợp với nhu cầu hút bụi

2.Tiết kiệm năng lượng 45% khi vận hành tải một phần

3. Độ ồn giảm 12 dB, cải thiện điều kiện làm việc

4. Giảm mài mòn cơ học trên vòng bi và dây đai của quạt

5. Hệ thống hiện đã đáp ứng cả mục tiêu tuân thủ môi trường và hiệu quả hoạt động.
