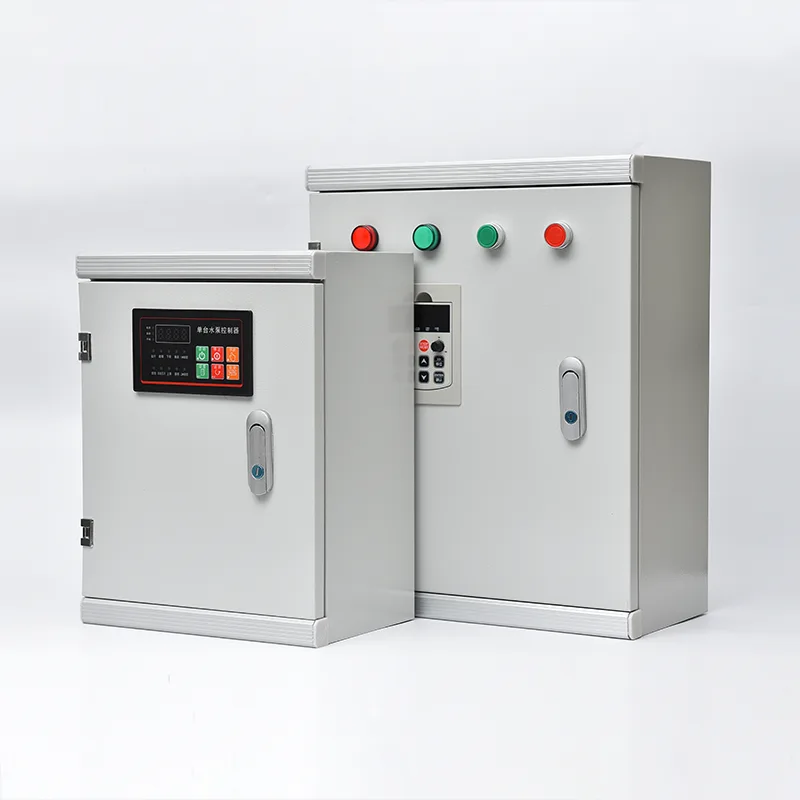

Tủ trung tâm điều khiển động cơ

Với tư cách là nhà sản xuất chuyên nghiệp tại Trung Quốc, Csivei muốn cung cấp cho bạn Tủ trung tâm điều khiển động cơ chất lượng, là loại tủ đứng đặt trên sàn, có nhiều phần, có lối vào phía trước với hệ thống thanh cái nằm ngang có dòng định mức 400A đến 6300A và khả năng chịu đoản mạch lên đến 100kA. Mỗi phần dọc chấp nhận các bộ phận chức năng cố định hoặc có thể rút ra: DOL, sao-tam giác, bộ khởi động mềm hoặc bộ khởi động động cơ VFD, cùng với bộ ngắt cấp liệu và mô-đun nguồn điều khiển. Các bộ phận có thể rút ra cho phép bộ khởi động bị lỗi được cách ly, rút ​​ra và thay thế trong vài phút mà không làm mất điện toàn bộ MCC. Sự phân chia bên trong có sẵn ở Mẫu 2, Mẫu 3 hoặc Mẫu 4 theo IEC 61439, tách các thanh cái khỏi các khối chức năng và thiết bị đầu cuối. Mạch động cơ được thiết kế để phối hợp Loại 2 theo tiêu chuẩn IEC 60947-4-1, đảm bảo không làm hỏng các bộ phận của bộ khởi động sau lỗi ngắn mạch của động cơ. Giao tiếp qua Profibus, Profinet, Modbus RTU/TCP hoặc Ethernet/IP truyền trạng thái động cơ, dòng điện, số giờ chạy, năng lượng và chẩn đoán tới DCS hoặc SCADA của nhà máy. Vỏ được xếp hạng IP42 đến IP55 bằng thép mạ kẽm với lớp sơn tĩnh điện hoàn thiện, thích hợp cho các phòng điện trong nhà và môi trường công nghiệp bụi bặm.

Ứng dụng sản phẩm

Bất cứ nơi nào hàng chục hoặc hàng trăm động cơ phải được cấp nguồn, bảo vệ và điều khiển một cách đáng tin cậy từ một vị trí trung tâm, Hệ thống điều khiển máy bơm năng lượng mặt trời sẽ cung cấp xương sống mô-đun có cấu trúc để phân phối điện công nghiệp.

Nhà máy xử lý nước và nước thải

Các cơ sở xử lý nước công nghiệp và thành phố vận hành các đội động cơ rộng lớn - máy bơm nạp nước thô, máy thổi khí, bộ truyền động làm sạch, xử lý bùn, máy bơm định lượng hóa chất và máy bơm phân phối nâng cao - thường có số lượng hơn một trăm động cơ trên một địa điểm. Trung tâm Điều khiển Động cơ hợp nhất tất cả các bộ khởi động và dẫn động động cơ vào một hoặc nhiều phòng MCC nằm ở trung tâm, với mỗi bộ phận chức năng dành riêng cho một động cơ cụ thể. Bộ khởi động kiểu ngăn kéo được tiêu chuẩn hóa dành cho máy bơm và máy thổi cho phép rút và thay thế bộ phận bị lỗi trong vài phút, khôi phục tính liên tục của quá trình xử lý. Việc tích hợp với hệ thống SCADA của nhà máy thông qua mạng truyền thông dự phòng cung cấp cho người vận hành trạng thái động cơ theo thời gian thực, số giờ chạy và mức tiêu thụ năng lượng trên mỗi bộ truyền động.

Cơ sở dầu khí và hóa dầu

Các nhà máy lọc dầu, nhà máy xử lý khí và tổ hợp hóa dầu hoạt động trong khu vực nguy hiểm với các yêu cầu nghiêm ngặt về an toàn. Bảng MCC cho các môi trường này thường được lắp đặt trong các phòng điện có áp suất hoặc được thanh lọc cách xa khu vực xử lý. Mạch động cơ được thiết kế cho các thiết bị quay quan trọng - máy bơm dầu thô, máy bơm chuyển sản phẩm, máy bơm tuần hoàn nước làm mát, động cơ làm mát quạt cánh và máy nén khí. Sự phân chia bên trong Mẫu 3 hoặc Mẫu 4 tách từng bộ khởi động động cơ khỏi các thanh cái chính và các bộ phận lân cận, ngăn ngừa lỗi hồ quang bên trong ở một bộ khởi động lan truyền sang các bộ khởi động khác. Rơle bảo vệ động cơ chống cháy nổ và cầu chì giới hạn dòng điện được chứng nhận đảm bảo cách ly an toàn động cơ trong khu vực được phân loại.

Nhà máy phát điện và tiện ích

Các trạm nhiệt điện và thủy điện phụ thuộc vào MCC để quản lý các hệ thống điều khiển động cơ phụ trợ cần thiết cho việc phát điện - máy bơm cấp liệu cho nồi hơi, máy bơm nước làm mát bình ngưng, quạt hút gió cưỡng bức và gió cảm ứng, băng tải xử lý than và bơm dầu nhiên liệu. Định mức chịu ngắn mạch cao của MCC (thường là 65kA đến 100kA) rất quan trọng trong các bảng mạch phụ của trạm điện nơi mức độ lỗi từ máy biến áp phụ của trạm có thể rất nghiêm trọng. Các bộ phận cung cấp đầu vào dự phòng có khả năng chuyển mạch tự động hỗ trợ các yêu cầu năng lượng quan trọng khi khởi động đen và tắt thiết bị của nhà máy.

Khai thác & chế biến khoáng sản

Các nhà máy chế biến đồng, vàng, quặng sắt và than dựa vào MCC để điều khiển máy nghiền, máy nghiền, tế bào tuyển nổi, bộ truyền động chất làm đặc, hệ thống băng tải và máy bơm bùn - thiết bị thường xuyên khởi động dưới tải nặng và hoạt động trong môi trường ẩm ướt, bụi bặm. Vỏ MCC được chỉ định với khả năng chống bụi và chống ẩm nâng cao (IP54/IP55) và thường bao gồm các bộ gia nhiệt chống ngưng tụ bên trong để lắp đặt trong các tòa nhà chế biến không có hệ thống sưởi. Rơle bảo vệ động cơ với mô hình nhiệt tiên tiến đảm bảo rằng động cơ máy nghiền và máy nghiền lớn không bị ngắt một cách không cần thiết trong điều kiện quá tải quy trình.

Sản xuất Bột giấy, Giấy & Thép

Các ngành công nghiệp xử lý liên tục như nhà máy giấy và nhà máy cán thép vận hành hàng trăm động cơ trên các dây chuyền sản xuất dài, với sự cố động cơ có khả năng làm dừng toàn bộ dây chuyền. Bảng MCC trong các cơ sở này kết hợp bộ khởi động có thể rút ra cho phép bảo dưỡng mạch động cơ mà không cần ngắt điện toàn bộ phần MCC — thiết bị này chỉ cần cách ly, rút ​​ra và thay thế bằng thiết bị dự phòng trong khi thanh cái chính vẫn hoạt động. Giao tiếp fieldbus từ mỗi bộ khởi động đến DCS cung cấp chẩn đoán động cơ chi tiết cho phép thay đổi theo lịch trình trước khi xảy ra lỗi không mong muốn.

Dịch vụ HVAC & Tòa nhà trong Cơ sở lớn

Sân bay, trung tâm hội nghị và khu phức hợp thương mại lớn sử dụng MCC để tập trung điều khiển tất cả tải động cơ HVAC - máy làm lạnh, tháp giải nhiệt, máy bơm nước lạnh, bộ xử lý không khí và quạt hút khói. Việc tích hợp với Hệ thống quản lý tòa nhà cho phép thực hiện tuần hoàn nhiệm vụ, lùi thời gian ban đêm và điều khiển tối ưu hóa năng lượng trên toàn bộ đội xe máy từ một phòng điều khiển duy nhất.

Tìm hiểu sâu về kỹ thuật

Tủ trung tâm điều khiển động cơ là cụm thiết bị chuyển mạch điện áp thấp đã được thử nghiệm kiểu được thiết kế để điều khiển động cơ theo mô-đun, an toàn, tập trung vào thời gian hoạt động, bảo vệ nhân sự và khả năng bảo trì.

Khung kết cấu và hệ thống thanh cái

MCC được xây dựng dưới dạng khung nhiều phần, đặt trên sàn từ các cấu hình thép mạ kẽm được gấp và bắt vít, với mỗi phần thường rộng 600mm, 800mm hoặc 1000mm. Thanh cái ngang chính chạy suốt toàn bộ chiều dài của MCC trong ngăn trên cùng hoặc phía sau chuyên dụng, được chế tạo từ đồng hoặc nhôm mạ thiếc và có kích thước phù hợp với dòng điện liên tục định mức (400A đến 6300A). Các khớp nối thanh cái được bắt vít và siết chặt bằng vòng đệm Belleville để duy trì lực tiếp xúc trong chu trình nhiệt. Thanh cái dọc trong mỗi phần phân phối điện năng cho các bộ phận chức năng riêng lẻ thông qua các tiếp điểm cắm vào lò xo, loại bỏ nhu cầu kết nối có dây giữa thanh cái và từng bộ khởi động. Định mức chịu được ngắn mạch - được xác minh thông qua thử nghiệm điển hình - đảm bảo hệ thống thanh cái và các giá đỡ của nó có thể chịu đựng được lực điện từ khi xảy ra sự cố mà không bị biến dạng hoặc tách rời tiếp điểm.

Thiết kế đơn vị chức năng: Cố định và có thể rút được

Bộ khởi động động cơ có sẵn ở dạng cố định (bắt vít) hoặc có thể rút ra (loại ngăn kéo). Các thiết bị có thể rút ra được là sản phẩm tiêu chuẩn dành cho các quy trình quan trọng, cho phép bộ khởi động được cách ly về điện, rút ​​về cơ học trên ray dẫn hướng và được thay thế bằng thiết bị dự phòng trong vòng vài phút — mà không cần ngắt điện toàn bộ phần MCC. Mỗi bộ phận có thể kéo ra được chứa một bộ ngắt mạch dạng đúc hoặc bộ ngắt kết nối cầu chì, một công tắc tơ định mức nhiệm vụ, một rơle quá tải điện tử, cầu chì mạch điều khiển và một khối đầu cuối điều khiển dành riêng cho bộ phận. Cơ chế khóa liên động đảm bảo thiết bị chỉ có thể được rút ra ở vị trí TẮT và không thể lắp lại khi có tải. Mã hóa cơ học ngăn không cho đơn vị có một xếp hạng được chèn vào một khe dành cho xếp hạng khác. Đối với thiết bị VFD hoặc bộ khởi động mềm, độ sâu vỏ lớn hơn và khả năng thông gió nâng cao được tích hợp vào dạng ngăn kéo.

Bảo vệ động cơ và phối hợp loại 2

Mỗi mạch động cơ được thiết kế để phối hợp Loại 2 theo tiêu chuẩn IEC 60947-4-1. Trong trường hợp ngắn mạch đầu cực động cơ, bộ ngắt mạch hoặc cầu chì sẽ xóa dòng điện sự cố mà không làm hỏng công tắc tơ hoặc rơle quá tải ngoài mối hàn tiếp điểm nhẹ có thể tách rời mà không cần thay thế. Điều này rất cần thiết để đảm bảo thời gian hoạt động của quy trình - đoản mạch động cơ không cần phải thay thế bộ khởi động. Bảo vệ quá tải sử dụng rơle điện tử với các lớp cắt có thể lựa chọn (Loại 10, 20, 30), mất pha, mất cân bằng dòng điện và phát hiện lỗi chạm đất. Rơle bảo vệ động cơ với giao diện Modbus hoặc Profibus cung cấp cho DCS dữ liệu trạng thái nhiệt chi tiết, tín hiệu ngăn chặn khởi động và cảnh báo bảo trì dự đoán.

Phân chia nội bộ và an toàn nhân sự

MCC có sẵn với mức độ phân chia ngăn bên trong ngày càng tăng theo xếp hạng biểu mẫu IEC 61439-1/2:

● Mẫu 2: các khối chức năng tách biệt với thanh cái nhưng các thiết bị đầu cuối có thể dùng chung ngăn với khối

● Mẫu 3 : tất cả các khối chức năng được tách biệt với nhau và với thanh cái; thiết bị đầu cuối tách biệt với thanh cái nhưng không nhất thiết phải tách biệt với nhau. Đây là tiêu chuẩn kỹ thuật dành cho các nhà máy công nghiệp.

● Mẫu 4: tách biệt hoàn toàn các thanh cái, khối chức năng và thiết bị đầu cuối — mỗi thanh cái nằm trong ngăn riêng. Điều này được chỉ định cho các ứng dụng có mức độ quan trọng cao trong dầu khí hoặc các ngành công nghiệp nguy hiểm khác.

Ngăn chặn sự cố hồ quang bên trong được thiết kế để chuyển hướng năng lượng hồ quang ra khỏi người vận hành thông qua các lỗ giảm áp trên đỉnh vỏ, được thử nghiệm trong các điều kiện hồ quang bên trong theo tiêu chuẩn IEC 61641 nếu được chỉ định. Cửa chớp trên các kết nối thanh cái sẽ tự động đóng khi bộ phận rút được được tháo ra, ngăn ngừa sự tiếp xúc vô tình với các thanh cái đang có điện.

Giao diện điều khiển và quản lý động cơ thông minh

Một ngăn điều khiển chuyên dụng bên trong mỗi bộ khởi động hoặc phía trên các bộ phận chức năng chứa I/O từ xa PLC, cổng giao tiếp, rơle xen kẽ và thiết bị đầu cuối sắp xếp. Phản hồi về hoạt động, dừng, lỗi và trạng thái của động cơ được truyền đến DCS thông qua bus trường (Profibus DP, Profinet, Modbus RTU/TCP, Ethernet/IP, DeviceNet). Rơle quản lý động cơ thông minh trong mỗi bộ phận liên tục đo dòng điện, điện áp, công suất, năng lượng và cân bằng pha của động cơ, truyền dữ liệu này đến nền tảng quản lý tài sản hoặc bảo trì dự đoán của nhà máy. Điều này cho phép người vận hành xác định các tình trạng xuống cấp của động cơ — tăng ma sát vòng bi, mòn bánh công tác hoặc hư hỏng cuộn dây — trước khi chúng gây ra hành trình ngoài ý muốn.

Bao vây và thích ứng môi trường

Vỏ MCC tiêu chuẩn được chế tạo từ thép tấm mạ kẽm 2.0mm sơn tĩnh điện hoàn thiện, đạt cấp độ bảo vệ IP42 phù hợp cho các phòng điện trong nhà. Đối với môi trường công nghiệp bụi bặm — mỏ, nhà máy xi măng, chế biến gỗ — vỏ IP54 hoặc IP55 có hệ thống thông gió được lọc hoặc bộ trao đổi nhiệt không khí quản lý việc làm mát bên trong đồng thời loại trừ các hạt trong không khí. Để lắp đặt ngoài trời, có sẵn vỏ bọc theo tiêu chuẩn IP65 với bộ sưởi chống ngưng tụ được kiểm soát nhiệt độ, mái che mưa và phần cứng bằng thép không gỉ. Trong môi trường nhiệt đới, PCB được phủ phù hợp và các đầu nối bịt kín ngăn chặn việc theo dõi do độ ẩm gây ra.

Kiểm tra và đảm bảo chất lượng

Mỗi Bảng điều khiển MCC đều trải qua chương trình thử nghiệm nghiệm thu xác định tại nhà máy: đo tính liên tục của thanh cái và đo điện trở cách điện; thử nghiệm tiêm sơ cấp và thứ cấp của rơle bảo vệ; mô phỏng chức năng của công tắc tơ, bộ khởi động và khóa liên động; thử nghiệm chèn và rút đơn vị có thể rút ra được; và xác minh mạng truyền thông. Báo cáo FAT đầy đủ được gửi cùng với mỗi MCC, cùng với sơ đồ đường đơn, bản vẽ bố trí và hướng dẫn vận hành. MCC được thiết kế, sản xuất và thử nghiệm theo tiêu chuẩn IEC 61439-1/2, có dấu CE và các chứng nhận UL, UKCA hoặc các chứng nhận khu vực khác tùy chọn.

Tại sao nên chọn Tấm Csivei MCC?

Giải pháp MCC Panel do nhà máy thiết kế đã được chọn vì khả năng đáp ứng mọi yêu cầu đã được chứng minh:

● Bộ khởi động có thể rút ra được tiêu chuẩn hóa (lên đến 250A) cho phép thay thế nhanh chóng bất kỳ bộ khởi động động cơ nào mà không làm mất điện toàn bộ phần MCC

● Bảo vệ động cơ phối hợp Loại 2 đảm bảo rằng các lỗi đoản mạch của động cơ sẽ được loại bỏ mà không làm hỏng bộ phận khởi động

● Hệ thống thanh cái định mức 65kA có khả năng ngăn chặn sự cố hồ quang và cách ly bên trong Mẫu 3 đã cung cấp mức độ an toàn cần thiết

● Rơle quản lý động cơ thông minh với giao tiếp Profibus DP trong mỗi bộ khởi động truyền dữ liệu động cơ theo thời gian thực tới SCADA — dòng điện, công suất, số giờ chạy, số lần khởi động, công suất nhiệt được sử dụng và mức tiêu thụ năng lượng — cho phép lập kế hoạch bảo trì dự đoán

● Bộ ngắt mạch không khí tích hợp gồm nhiều phần, bộ phận VFD cho máy thổi khí, bộ phận khởi động mềm cho máy bơm lớn và bộ phận khởi động có thể rút ra tiêu chuẩn cho tải động cơ thông thường — tất cả đều nằm trong một hệ thống thanh cái chung

Câu hỏi thường gặp

Câu hỏi 1: Sự khác biệt giữa Hệ thống điều khiển máy bơm năng lượng mặt trời và bảng phân phối tiêu chuẩn là gì?

Bảng phân phối chủ yếu phân phối điện đến các mạch cuối cùng bằng cầu chì hoặc cầu dao nhưng thường không tích hợp khả năng khởi động hoặc điều khiển động cơ. Trung tâm điều khiển động cơ kết hợp các bộ khởi động động cơ (công tắc tơ, quá tải và truyền động), bảo vệ động cơ và điều khiển thông minh trong một cụm có cấu trúc duy nhất — mỗi bộ phận chức năng được thiết kế riêng cho tải động cơ chứ không chỉ cho một mạch chung. MCC cũng bao gồm khả năng của thiết bị có thể rút ra, cách ly thanh cái và các tính năng liên lạc quản lý động cơ toàn diện không có trong bảng phân phối.

Câu 2: Một Hệ thống điều khiển máy bơm năng lượng mặt trời có thể chứa bao nhiêu động cơ?

Số lượng phụ thuộc vào số phần và kích thước đơn vị. Một phần thẳng đứng thường chứa 4 đến 12 bộ khởi động động cơ tùy thuộc vào mức công suất của chúng. Một dãy MCC gồm nhiều phần có thể chứa 50, 100 hoặc nhiều động cơ. Các kỹ sư ứng dụng của chúng tôi sẽ tối ưu hóa bố cục dựa trên danh sách động cơ và các ràng buộc về địa điểm của bạn.

Câu hỏi 3: Ưu điểm của các đơn vị có thể rút ra so với các đơn vị cố định là gì?

Các bộ phận có thể rút ra (loại ngăn kéo) cho phép cách ly bộ khởi động bị lỗi, rút ​​vật lý khỏi MCC và thay thế bằng bộ khởi động dự phòng - tất cả chỉ trong vòng vài phút và không làm mất điện toàn bộ phần MCC. Các thanh cái chính vẫn hoạt động và các mạch động cơ khác tiếp tục hoạt động. Điều này rất quan trọng đối với các ngành công nghiệp xử lý liên tục, trong đó thời gian ngừng hoạt động ngoài kế hoạch trên một động cơ không được phép tăng dần. Các thiết bị cố định có chi phí thấp hơn nhưng yêu cầu ngắt điện phần MCC để thay thế bộ khởi động.

Câu hỏi 4: Việc phân chia Mẫu 2, Mẫu 3 và Mẫu 4 có ý nghĩa gì?

Chúng đề cập đến mức độ ngăn cách bên trong theo IEC 61439-1/2. Mẫu 2 tách các khối chức năng khỏi thanh cái. Mẫu 3 bổ sung sự tách biệt giữa các đơn vị chức năng riêng lẻ. Mẫu 4 còn phân tách các thiết bị đầu cuối với nhau và với các khối chức năng khác. Các dạng cao hơn mang lại sự an toàn cao hơn trong quá trình bảo trì và ngăn chặn các lỗi hồ quang hiệu quả hơn nhưng chi phí cao hơn. Chúng tôi sẽ đề xuất biểu mẫu phù hợp dựa trên triết lý vận hành và bảo trì của bạn.

Câu hỏi 5: Tôi cần mức định mức ngắn mạch nào cho MCC của mình?

Điều này được xác định bởi dòng điện sự cố dự kiến ​​tại điểm MCC kết nối, phụ thuộc vào định mức kVA của máy biến áp ngược dòng, trở kháng và trở kháng cáp. Lắp đặt công nghiệp điển hình yêu cầu 50kA hoặc 65kA ở 400V. Trạm điện và bảng phụ trợ của nhà máy xử lý lớn có thể yêu cầu 80kA hoặc 100kA. Chúng tôi sẽ phân tích dữ liệu hệ thống của bạn và chỉ định xếp hạng chính xác.

Câu hỏi 6: MCC giao tiếp với hệ thống DCS hoặc SCADA của chúng tôi như thế nào?

Mỗi bộ khởi động động cơ hoặc nhóm bộ khởi động bao gồm một giao diện truyền thông — thường là Profibus DP, Profinet, Modbus RTU/TCP hoặc Ethernet/IP — kết nối với mạng điều khiển nhà máy của bạn. Trạng thái động cơ (đang chạy, dừng, ngắt), dữ liệu dòng điện, năng lượng và chẩn đoán được truyền liên tục. DCS có thể khởi động/dừng động cơ từ xa và nhận thông báo cảnh báo.

Câu hỏi 7: MCC có thể được gia hạn trong tương lai không?

Đúng. MCC được thiết kế để có khả năng mở rộng ở cả hai đầu của dòng sản phẩm. Chúng tôi khuyên bạn nên bao gồm các phần dọc dự phòng hoặc khe cắm thiết bị dự phòng theo thứ tự ban đầu nếu có kế hoạch bổ sung động cơ trong tương lai. Việc mở rộng MCC hiện tại yêu cầu phải phù hợp với thiết kế và xếp hạng thanh cái ban đầu, vì vậy việc giữ lại nhà sản xuất ban đầu là điều quan trọng để đảm bảo tính tương thích.

Câu hỏi 8: Bảng điều khiển MCC yêu cầu bảo trì gì?

Công việc bảo trì được khuyến nghị bao gồm: khảo sát hình ảnh nhiệt hàng năm các mối nối thanh cái và các điểm cuối; thử nghiệm chức năng của khóa liên động của bộ phận kéo ra được và cơ cấu cửa chớp; xác minh cài đặt rơle bảo vệ và chức năng ngắt; làm sạch bộ lọc thông gió; và kiểm tra các vòng đệm cửa và miếng đệm. Một lịch trình bảo trì chi tiết được cung cấp trong hướng dẫn vận hành.
