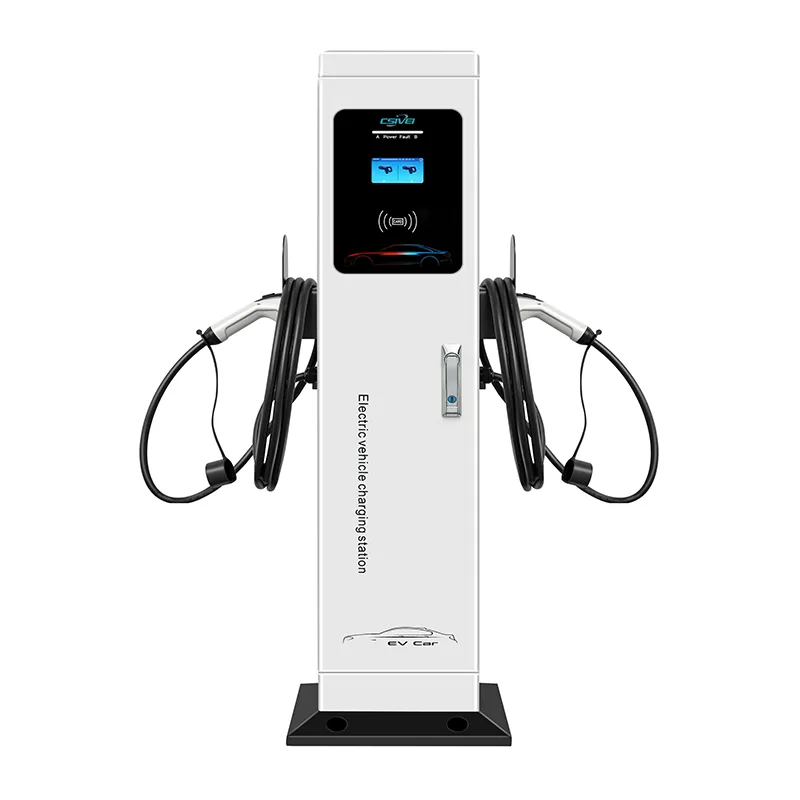

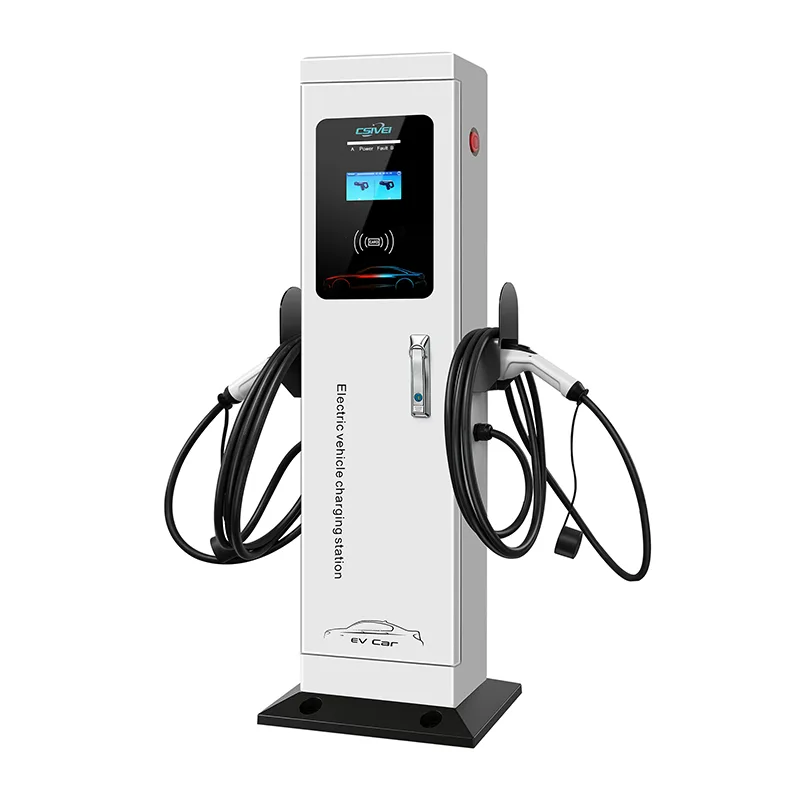

Trạm sạc AC đứng súng kép

Bộ sạc AC đặt trên sàn này hỗ trợ 7kW, 11kW hoặc 22kW mỗi súng, với tổng công suất được quản lý bởi bộ điều khiển tải động tích hợp. Khi hai phương tiện được cắm điện, nguồn điện khả dụng sẽ được phân chia một cách thông minh — ví dụ: mẫu 22kW mỗi khẩu súng trên nguồn điện ba pha 32A có thể cung cấp đồng thời 11kW cho mỗi phương tiện hoặc toàn bộ 22kW cho một phương tiện khi một khoang trống. Bệ được gắn vào tấm bê tông hoặc bề mặt lát đá bằng bốn bu lông neo, loại bỏ mọi nhu cầu về kết cấu tường. Hai đầu nối Loại 2 riêng biệt với dây cáp dài 5 mét và hộp đựng cáp riêng biệt giúp mỗi ngăn luôn gọn gàng và thân thiện với người dùng. Xác thực dựa trên ứng dụng và RFID cho phép truy cập và thanh toán độc lập cho mỗi khẩu súng, trong khi kết nối OCPP 1.6J tích hợp cả hai khẩu súng dưới dạng điểm sạc riêng biệt vào bất kỳ chương trình phụ trợ mạng nào. Vỏ thép mạ kẽm được xếp hạng IP55 với khả năng chống va đập IK10 chịu được các điều kiện ngoài trời quanh năm, từ -30°C đến +55°C. An toàn điện toàn diện bao gồm bảo vệ dòng điện dư nhạy cảm với DC Loại A + 6mA, bảo vệ quá dòng, quá áp và đột biến cho mỗi súng, cùng với chức năng dừng khẩn cấp trung tâm. Với thiết kế một bệ hai khoang, Trạm sạc AC đứng súng kép giúp giảm đáng kể chi phí lắp đặt, đi dây và bảo trì cho bất kỳ dự án nhiều khoang nào.

Ứng dụng lý tưởng

Khi bãi đỗ xe lâu ngày đáp ứng nhu cầu phục vụ nhiều khoang một cách hiệu quả, Trạm sạc AC cố định súng kép giúp giảm một nửa chi phí phần cứng và lắp đặt bằng cách sạc hai phương tiện từ một bệ tự hỗ trợ.

Cộng đồng dân cư và khu chung cư

Đối với những khu nhà có nhiều nhà ở có bãi đậu xe ngoài trời chuyên dụng, một bệ súng kép duy nhất được đặt giữa hai khu dân cư được chỉ định sẽ cung cấp cho mỗi khu một điểm sạc cá nhân. Cư dân xác thực bằng thẻ RFID của riêng họ và các phiên được tính phí vào tài khoản căn hộ cá nhân. Bệ chung có nghĩa là ít nền móng và hệ thống điện trong nhà hơn, giảm chi phí lắp đặt và sự lộn xộn về mặt thị giác trên các khu đất cảnh quan.

Nơi làm việc & Khu kinh doanh Bãi đậu xe dành cho nhân viên

Các công ty cung cấp dịch vụ sạc xe điện như một phúc lợi cho nhân viên có thể phục vụ hai bãi đậu xe liền kề từ một bộ sạc. Nhân viên cắm điện khi đến nơi và nhận được một khoản phí đầy đủ vào cuối ngày làm việc. Phần phụ trợ OCPP cho phép thanh toán theo từng người dùng hoặc phân bổ miễn phí, trong khi dấu chân súng kép giúp các khu vực lưu thông luôn mở. Cân bằng tải động đảm bảo công suất điện của trang web không bao giờ bị vượt quá, ngay cả khi bổ sung thêm bộ sạc.

Khách sạn, Khu nghỉ dưỡng & Địa điểm giải trí

Chỗ đậu xe của khách tại các khách sạn và khu nghỉ dưỡng thường có các vịnh đôi ở những bãi đất trống hoặc dưới những cấu trúc có bóng râm. Một bộ sạc AC đứng súng kép duy nhất giữa hai khoang mang lại tiện ích EV cao cấp mà không làm lộn xộn cảnh quan. Khách xác thực thông qua mã QR hoặc chìa khóa phòng và khách sạn có thể quản lý việc tính phí miễn phí hoặc trả phí cho mỗi khoang từ bảng điều khiển trung tâm.

Đội xe & Kho chia sẻ xe

Các đội xe cỡ nhỏ và vừa vận hành xe điện hạng nhẹ - chẳng hạn như trung tâm cho thuê ô tô, nhóm mô tô thành phố hoặc dịch vụ chia sẻ ô tô của công ty - có thể đỗ hai xe cho mỗi bộ sạc qua đêm. Tính phí theo lịch trình thông qua các phiên trình tự phụ trợ để tối ưu hóa chi phí năng lượng, đồng thời đo lường độc lập cho mỗi khẩu súng theo dõi mức tiêu thụ theo phương tiện hoặc bộ phận. Thiết kế độc lập cho phép thay đổi bố cục linh hoạt khi thành phần đội xe phát triển.

Lô đất công cộng & thành phố

Các bãi đậu xe thuộc sở hữu của thành phố và các bãi đậu xe trên đường có thể tăng gấp đôi phạm vi thu phí mà không cần tăng gấp đôi số lượng bài đăng. Một bệ giữa hai khoang xe điện được đánh dấu mang lại cảnh quan đường phố sạch sẽ hơn và ít chướng ngại vật hơn cho người đi bộ. Quản lý cáp tích hợp giúp lối đi thông thoáng và thanh toán kép độc lập giúp việc thực thi và thu doanh thu trở nên đơn giản.

Tìm hiểu sâu về kỹ thuật

Trạm sạc AC cố định súng kép tích hợp hai điểm sạc được điều khiển độc lập vào một bệ nhỏ gọn duy nhất, kết hợp quản lý năng lượng thông minh với kỹ thuật ngoài trời mạnh mẽ.

Cân bằng tải thông minh hai kênh

Bộ điều khiển quản lý năng lượng tích hợp giám sát khả năng cung cấp sẵn có và nhu cầu của cả hai phương tiện được kết nối trong thời gian thực. Khi chỉ có một chiếc xe được cắm điện, dòng điện định mức đầy đủ — lên tới 32A mỗi pha — sẽ được truyền tới khẩu súng đó. Khi chiếc xe thứ hai kết nối, bộ điều khiển sẽ tự động phân phối dòng điện giữa hai ổ cắm. Trong cấu hình ba pha 22kW điển hình với nguồn điện 32A, mỗi khẩu súng nhận được đồng thời 11kW (16A mỗi pha). Hệ thống cũng có thể được cấu hình bằng cách phân chia tĩnh hoặc phân bổ ưu tiên, cung cấp thêm năng lượng cho một khoang được chỉ định nếu cần. Điều này ngăn cản việc ngắt cầu dao chính trong khi tối đa hóa việc sử dụng kết nối lưới sẵn có.

Đo sáng và điều khiển độc lập trên mỗi súng

Mỗi đầu ra được coi là một điểm sạc tuân thủ tiêu chuẩn IEC 61851-1 riêng biệt. Hai bộ vi điều khiển chuyên dụng quản lý tín hiệu Control Pilot, liên tục liên lạc với bộ sạc trên xe của mỗi chiếc xe. Đo năng lượng trên mỗi khẩu súng sử dụng đồng hồ đo được chứng nhận MID (tùy chọn), cung cấp độ chính xác ở cấp độ thanh toán cho các ứng dụng doanh thu. Điều khiển rơle, phát hiện lỗi và ghi nhật ký phiên hoàn toàn độc lập trên mỗi kênh, nghĩa là lỗi trên một súng không ảnh hưởng đến súng kia.

Bảo vệ điện toàn diện

Bộ sạc kết hợp thiết bị dòng điện dư Loại A với khả năng phát hiện nhạy cảm DC 6mA theo tiêu chuẩn IEC 62955, bảo vệ cả hai súng khỏi dòng điện rò rỉ đất AC và DC. Bảo vệ quá dòng, quá áp và thiếu điện áp độc lập được cung cấp cho mỗi kênh, cùng với các thiết bị bảo vệ đột biến. Trong trường hợp có bất kỳ tình trạng lỗi nào, rơle cơ giới chuyên dụng sẽ ngắt kết nối đầu ra bị ảnh hưởng trong vòng một phần nghìn giây. Nút dừng khẩn cấp trung tâm có thể khóa giúp cách ly thủ công cả hai súng.

Bệ sẵn sàng ngoài trời chắc chắn

Bệ được làm từ thép mạ kẽm với lớp sơn tĩnh điện ổn định tia cực tím, đạt xếp hạng IP55 và IK10. Cột được cố định vào tấm bê tông hoặc bề mặt lát đá thông qua một tấm đế khổ lớn có bốn bu lông neo. Các tùy chọn đầu vào cáp phía dưới và phía sau phù hợp với hệ thống ống dẫn ngầm hiện có. Thiết kế cột thông gió với nút xả được lọc giúp ngăn ngừa sự ngưng tụ bên trong. Tất cả PCB và đầu nối đều được phủ phù hợp để chống lại độ ẩm và không khí chứa muối.

Giao diện người dùng và kết nối

Màn hình LED 4,3 inch trung tâm hoặc màn hình cảm ứng tùy chọn cung cấp trạng thái phiên cho cả hai súng cùng một lúc. Hai đầu đọc RFID - mỗi đầu một bên - cho phép xác thực người dùng độc lập. Các tùy chọn liên lạc bao gồm 4G, Wi-Fi và Ethernet. Bộ điều khiển nhúng hỗ trợ OCPP 1.6J/2.0.1, cho phép báo cáo giao dịch theo từng súng, khởi động/dừng từ xa, cập nhật chương trình cơ sở và cấu hình sạc thông minh. Chế độ ngoại tuyến lưu trữ các giao dịch cục bộ và đồng bộ hóa khi kết nối trở lại.

Quản lý cáp

Mỗi khẩu súng được trang bị cáp Loại 2 dài 5 mét (Loại 1 tùy chọn). Hộp đựng cáp gắn bên hông chuyên dụng giữ cả hai dây cáp khỏi mặt đất, được định vị để dễ dàng kết nối bằng một tay. Thiết kế bao đựng dẫn cáp ra ngoài và đi xuống, ngăn ngừa tình trạng rối giữa hai khẩu súng và giữ cho lối đi an toàn.

Sẵn sàng tích hợp năng lượng

Giao diện Modbus RTU/TCP cho phép tích hợp với hệ thống quản lý tòa nhà, bộ biến tần năng lượng mặt trời và bộ lưu trữ pin. Bộ sạc có thể phản hồi các tín hiệu quản lý tải bên ngoài để điều chỉnh việc sạc phù hợp với thế hệ tái tạo hoặc tránh các khoảng thời gian có nhu cầu cao nhất. Điều này làm cho nó trở thành người tham gia tích cực vào chiến lược năng lượng rộng lớn hơn của khu vực.

Câu hỏi thường gặp

Câu hỏi 1: Cả hai súng có thể sạc hết công suất cùng một lúc không?

Tổng sản lượng được điều chỉnh bởi khả năng cung cấp sẵn có. Trong cấu hình 22kW thông thường cho mỗi súng với nguồn điện ba pha 32A, cả hai súng có thể cung cấp 11kW đồng thời. Nếu chỉ có một chiếc xe được kết nối, nó sẽ nhận được đầy đủ 22kW. Nhóm của chúng tôi sẽ giúp bạn xác định kích thước nguồn điện để phù hợp với thông lượng mục tiêu của bạn.

Câu hỏi 2: Mỗi khẩu súng có thể được lập hóa đơn độc lập không?

Đúng. Mỗi đầu ra có đồng hồ đo năng lượng và nhận dạng điểm sạc OCPP riêng. Phần phụ trợ nhìn thấy hai điểm tính phí riêng biệt trong một đơn vị vật lý, cho phép thanh toán độc lập cho mỗi người dùng, theo dõi phiên và ấn định mức giá.

Câu 3: Nếu một khẩu súng bị lỗi thì sao?

Việc phát hiện và bảo vệ lỗi hoàn toàn độc lập trên mỗi súng. Lỗi trên một đầu ra chỉ chấm dứt phiên đó; cái còn lại tiếp tục sạc bình thường. Nút dừng khẩn cấp trung tâm sẽ cách ly cả hai khẩu súng khi cần thiết.

Q4: Yêu cầu cài đặt là gì?

Bệ bắt vít vào tấm bê tông phẳng hoặc bề mặt lát đá. Nguồn cung cấp ba pha hoặc một pha phù hợp phải được chạy đến điểm vào của tấm đế. Không cần tường hoặc cấu trúc lắp đặt bổ sung. Chúng tôi cung cấp hướng dẫn lắp đặt điện và dân dụng chi tiết.

Câu 5: Bộ sạc này có thể sử dụng ngoài trời không?

Đúng. Vỏ thép mạ kẽm được xếp hạng IP55 và IK10 được thiết kế để lắp đặt ngoài trời cố định ở nhiệt độ từ -30°C đến +55°C. Nó chịu được mưa, bụi, tiếp xúc với tia cực tím và không khí ven biển.

Câu hỏi 6: Nó hỗ trợ nền tảng phụ trợ và thanh toán nào?

Bộ sạc tuân thủ OCPP 1.6J và 2.0.1 và đã được thử nghiệm với tất cả các nền tảng quản lý mạng sạc chính. Nếu bạn có chương trình phụ trợ tùy chỉnh, nhóm hỗ trợ của chúng tôi có thể hỗ trợ tích hợp trong quá trình vận hành thử.

Câu hỏi 7: Việc bảo trì so với hai bộ sạc súng đơn riêng biệt như thế nào?

Công việc bảo trì định kỳ giảm đi một nửa — một bệ để kiểm tra, một bộ lọc để làm sạch và một bo mạch chính để tiếp cận. Cửa trước cung cấp quyền truy cập đầy đủ vào tất cả các bộ phận có thể sử dụng được. Các bộ phận chính có dạng mô-đun và có thể thay thế mà không cần tháo thiết bị ra khỏi đế.

Tiêu điểm khách hàng

Khu kinh doanh của công ty - Triển khai sạc xe điện cho nhân viên

Lý lịch

Một khu kinh doanh lớn có nhiều công ty công nghệ và dịch vụ tài chính đã lên kế hoạch bổ sung tính năng sạc xe điện trên các bãi đậu xe dành cho nhân viên ngoài trời. Nhu cầu về nhân viên ngày càng tăng nhanh và đội ngũ quản lý tài sản muốn cung cấp tính phí như một phúc lợi cho nhân viên trong khi vẫn duy trì chi phí lắp đặt ở mức có thể quản lý được và bảo vệ môi trường đỗ xe có cảnh quan.

Thử thách

Các bãi đậu xe được bố trí thành các dãy vịnh ghép đôi dài, với các hòn đảo cảnh quan ngăn cách mỗi hàng đôi. Các đề xuất ban đầu được coi là phương pháp tiếp cận bộ sạc gắn trên tường, nhưng không có bức tường phù hợp nào trong tầm với của các khoang dành cho xe điện. Bộ sạc đặt trên sàn súng đơn đã được cân nhắc nhưng sẽ yêu cầu một bệ cho mỗi khoang - nghĩa là hai bệ, hai đế và hai rãnh cáp cho mỗi hai khoang liền kề. Ở quy mô của dự án, điều này sẽ làm tăng đáng kể chi phí vật liệu, nhân công và sự lộn xộn về mặt hình ảnh.

Cơ sở hạ tầng điện cũng có một hạn chế. Mỗi trụ trung chuyển phục vụ một khu vực khoảng 20 vịnh. Việc lắp đặt số lượng lớn bộ sạc trên mỗi vùng sẽ yêu cầu quản lý tải cẩn thận để tránh làm quá tải các mạch hiện có.

Tại sao nên sử dụng bộ sạc AC dạng súng kép?

Cách bố trí các khoang theo cặp chính là yếu tố kích hoạt. Một bệ súng đôi có thể được lắp đặt tại hòn đảo chung giữa hai vịnh liền kề, phục vụ cả hai từ một nền tảng duy nhất và một nguồn cấp điện duy nhất. Điều này có nghĩa là:

One pedestal instead of two per bay pair — a 50% reduction in hardware, foundations, and installation time.

Một cáp nguồn chạy trên hai khoang, sử dụng công suất trung chuyển hiện có hiệu quả hơn.

Một diện mạo cảnh quan sạch hơn với ít bài viết hơn.

Dynamic load balancing ensured that even when two vehicles were charging, the combined draw stayed within the circuit's capacity.

Nhân viên sẽ xác thực bằng thẻ truy cập công ty của họ và mỗi khẩu súng được thiết lập như một điểm thanh toán độc lập trong phần phụ trợ OCPP. Các công ty có thể trợ cấp tính phí cho nhân viên của họ trong khi các khu vực dành cho du khách có thể hoạt động trên cơ sở trả phí - tất cả đều được quản lý từ một nền tảng.

Triển khai

Bốn mươi bộ sạc AC dạng súng kép 22kW (Loại 2) của chúng tôi đã được lắp đặt trên khắp khu vực đỗ xe chính của nhân viên, phục vụ 80 khoang xe điện chuyên dụng. Mỗi bệ được bắt vít vào hòn đảo cảnh quan hiện có, với nguồn điện được cung cấp từ trụ trung chuyển gần nhất. Việc lắp đặt được thực hiện theo từng giai đoạn trong bốn ngày cuối tuần để tránh làm gián đoạn việc đỗ xe vào các ngày trong tuần. Phần phụ trợ OCPP được tích hợp với hệ thống kiểm soát truy cập của mỗi công ty thuê, vì vậy nhân viên chỉ cần chạm vào huy hiệu RFID hiện có của họ.

Kết quả

●  EV charging capacity was delivered to 80 bays using only 40 chargers, cutting equipment and installation costs by approximately 45% compared to single-gun alternatives.

●  Phản hồi của nhân viên cực kỳ tích cực, trong đó tính phí được coi là tiện nghi hàng đầu tại nơi làm việc.

●  Property management reported no electrical capacity issues thanks to dynamic load balancing, which kept peak demand per circuit within limits.

●  The clean, uncluttered installation preserved the landscaped parking aesthetic, satisfying the park's architectural guidelines.

●  Following the success of this rollout, the business park has since added dual-gun chargers across two other parking zones using the same specification.
