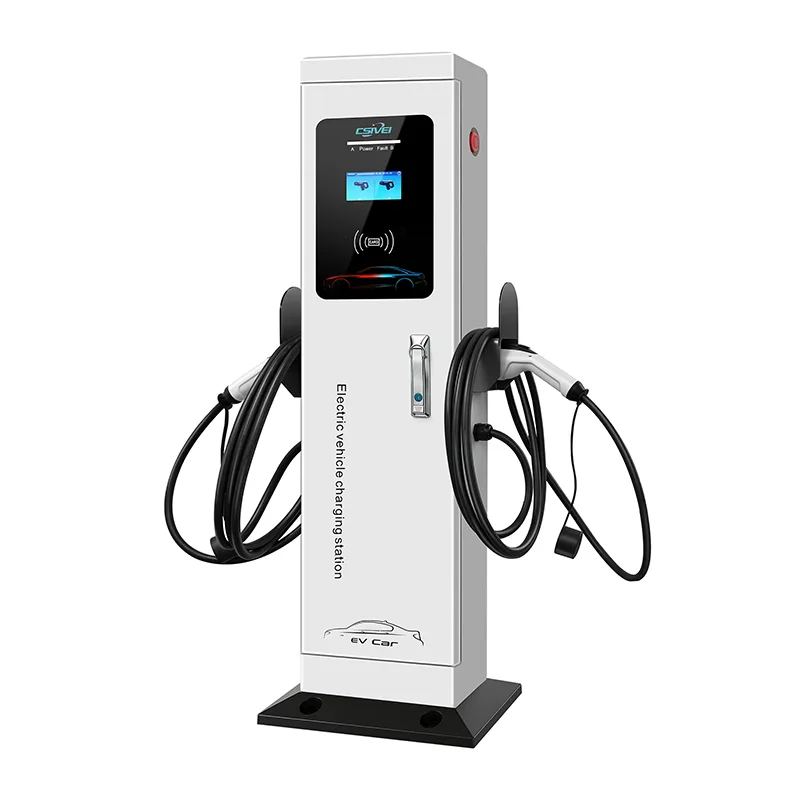

Trạm sạc ô tô điện hai súng

Được thiết kế cho công suất 7kW đến 22kW cho mỗi cấu hình súng, Trạm sạc ô tô điện súng kép chất lượng của nhà máy CSIVEI phục vụ trực tiếp hai bãi đậu xe liền kề từ một khung, giảm một nửa số lượng thiết bị treo tường cần thiết cho mỗi hàng đỗ xe.

Tính năng quản lý tải động tích hợp sẽ tự động ưu tiên một ô tô khi ở một mình và phân chia công suất đồng đều khi cả hai đều đang sạc.

Mỗi khẩu súng hoạt động như một điểm sạc độc lập với đồng hồ đo năng lượng, đầu đọc RFID và nhận dạng phụ trợ OCPP 1.6J riêng, cho phép kiểm soát truy cập và thanh toán riêng cho mỗi khoang.

Vỏ thép sơn tĩnh điện được xếp hạng IP55 chịu được các điều kiện ngoài trời từ -30°C đến +55°C, với các thiết bị điện tử được phủ phù hợp cho môi trường ẩm ướt hoặc bụi bặm. Hai dây cáp Loại 2 dài 5 mét có bao đựng bên hông chuyên dụng giúp giữ các đầu nối gọn gàng và cách xa mặt đất. An toàn điện toàn diện — bao gồm bảo vệ dòng dư nhạy cảm DC loại A + 6mA, bảo vệ quá dòng và chống đột biến — được áp dụng độc lập cho từng đầu ra.

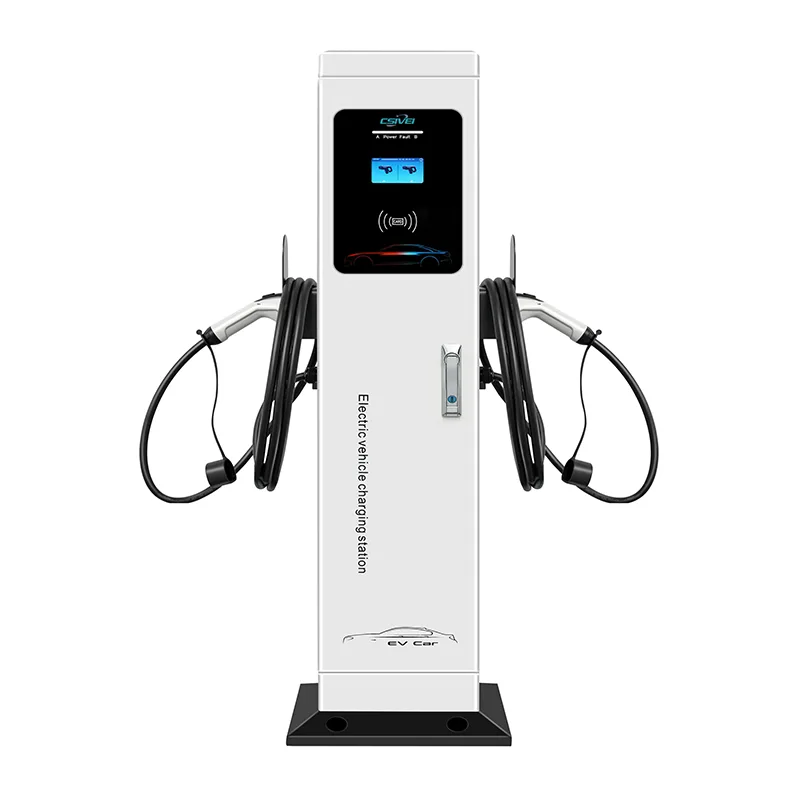

Đối với những vị trí không có tường phù hợp, cột bệ tùy chọn cho phép triển khai cùng một thiết bị như một bộ sạc độc lập mỏng, thống nhất thông số kỹ thuật của sản phẩm trên mọi địa điểm.

Ứng dụng sản phẩm

Khi mỗi mét vuông tường và sàn đều có giá trị, Trạm sạc ô tô điện Dual-Gun sẽ tăng gấp đôi công suất sạc từ một điểm lắp duy nhất. Đây là sự lựa chọn hợp lý cho các bãi đỗ xe ghép nối, nơi phải tối ưu hóa không gian, công suất điện và ngân sách.

Cộng đồng dân cư và khu chung cư

Trong bãi đậu xe chung dưới lòng đất hoặc có mái che, cư dân có hai khoang liền kề có thể dùng chung một bộ sạc súng đôi gắn trên cột trung tâm hoặc tường bên. Mỗi người dùng có một khẩu súng chuyên dụng được liên kết với thẻ RFID cá nhân và tài khoản thanh toán của họ. Tòa nhà đạt được phạm vi phủ sóng EV tối đa từ việc chạy điện tối thiểu, trong khi cân bằng tải động giữ cho nhu cầu tổng thể an toàn trong giới hạn cung cấp của tòa nhà.

Nơi làm việc & Khu kinh doanh Bãi đậu xe dành cho nhân viên

Người sử dụng lao động có thể phục vụ hai xe của nhân viên cho mỗi bộ sạc, giảm đáng kể số lượng thiết bị treo tường dọc theo chu vi khu vực đỗ xe. Nhân viên cắm điện cho cả ngày làm việc và bộ sạc chia sẻ nguồn điện một cách thông minh. Nền tảng OCPP cho phép công ty cung cấp dịch vụ tính phí dưới dạng tiện ích miễn phí hoặc thanh toán cho mỗi người dùng, tất cả đều được quản lý từ xa.

Địa điểm bán lẻ, khách sạn và giải trí

Các khách sạn, trung tâm mua sắm và phòng tập thể dục có thể cung cấp dịch vụ sạc pin cho khách tại hai khu vực được đánh dấu từ một thiết bị gắn trên tường gần lối vào hoặc dọc theo tường của bãi đậu xe. Việc lắp đặt gọn gàng, sạch sẽ để lại nhiều không gian trên tường hơn cho biển báo hoặc lối đi dành cho người đi bộ. Khách bắt đầu phiên thông qua mã QR hoặc thẻ chìa khóa khách sạn và mỗi khoang được thanh toán độc lập.

Căn cứ Hạm đội & Trung tâm Chia sẻ Xe

Các đội xe nhỏ — chẳng hạn như xe tải giao hàng hoặc khoang chia sẻ ô tô — quay trở lại kho có tường bao hoặc cột kết cấu có thể sử dụng bộ sạc gắn tường súng kép để phục vụ hai xe trên mỗi đơn vị. Việc sạc theo lịch trình thông qua chương trình phụ trợ sẽ xen kẽ các phiên trong suốt đêm của nhóm, giúp giảm tải cao điểm. Thiết lập giá treo tường đơn giản giúp tránh nguy cơ vấp ngã và lộn xộn ở các khu vực di chuyển của xe.

Các vị trí tường và bệ hỗn hợp

Đối với các lô bề mặt không có tường, bộ bệ tùy chọn cho phép triển khai bộ sạc súng kép giống hệt nhau trên các cột mỏng giữa các cặp khoang. Một dự án duy nhất có thể sử dụng các bộ sạc treo tường dọc theo các cạnh của tòa nhà và các bộ phận bệ thành các hàng mở, tất cả đều được quản lý như một dòng bộ sạc thống nhất. Điều này làm giảm sự phức tạp trong việc mua sắm và sự đa dạng của phụ tùng thay thế.

Tìm hiểu sâu về kỹ thuật

Trạm sạc ô tô điện Dual-Gun chất lượng tích hợp hai điểm sạc độc lập, được đo đầy đủ vào một khung nhỏ gọn, được thiết kế để lắp đặt hiệu quả và độ tin cậy lâu dài.

Phân phối điện thông minh hai kênh

Bộ điều khiển tích hợp giám sát tổng công suất lưới sẵn có và nhu cầu thời gian thực của cả hai phương tiện được kết nối. Mỗi khẩu súng đều tuân thủ tiêu chuẩn IEC 61851-1 Chế độ 3, với giao tiếp Control Pilot độc lập. Khi cả hai ô tô đang sạc, hệ thống sẽ tự động phân chia dòng điện định mức - ví dụ: nguồn điện ba pha 32A cung cấp đồng thời 11kW cho mỗi khẩu súng. Nếu chỉ có một phương tiện được kết nối, toàn bộ 22kW (hoặc 7kW, tùy thuộc vào kiểu xe) sẽ được dẫn đến đầu ra duy nhất đó. Phân chia tĩnh hoặc phân bổ dựa trên mức độ ưu tiên cũng có thể được cấu hình thông qua phần phụ trợ.

Đo sáng, truy cập và kiểm soát độc lập

Mỗi ổ cắm sạc đều có đồng hồ đo năng lượng được chứng nhận MID (tùy chọn) và đầu đọc RFID ISO 14443. Điều này có nghĩa là hai người dùng có thể xác thực, bắt đầu và thanh toán phí sạc một cách độc lập mà không bị can thiệp. Bảng điều khiển coi mỗi khẩu súng là một điểm sạc OCPP riêng biệt, cung cấp nhật ký giao dịch trên mỗi khoang, khởi động/dừng từ xa và chẩn đoán lỗi.

An toàn điện theo lớp mỗi vịnh

Mọi đầu ra đều được hưởng lợi từ thiết bị dòng dư Loại A chuyên dụng cộng với bảo vệ nhạy cảm DC 6mA theo tiêu chuẩn IEC 62955, đảm bảo ngắt kết nối an toàn ngay cả trong trường hợp rò rỉ đất DC trơn tru. Bảo vệ quá dòng, quá áp và đột biến được nhân đôi cho mỗi súng. Nếu xảy ra lỗi ở một bên thì chỉ có phiên đó kết thúc; cái kia tiếp tục không bị ảnh hưởng. Nút dừng khẩn cấp ở bảng điều khiển phía trước có thể khóa cách ly cơ học cả hai đầu ra cùng một lúc.

Độ chắc chắn của phần cứng và môi trường

Vỏ được chế tạo từ thép mạ kẽm với lớp sơn tĩnh điện ổn định tia cực tím, được xếp hạng IP55 và IK10. Nó được gắn chắc chắn trên bê tông, gạch hoặc thép kết cấu bằng cách sử dụng giá đỡ đa điểm được thiết kế để giữ trọng lượng sát tường. Thiết bị hoạt động từ -30°C đến +55°C. Các thiết bị điện tử bên trong được phủ phù hợp và thiết kế thông gió được lọc ngăn bụi xâm nhập đồng thời cho phép tản nhiệt.

Giao diện người dùng và kết nối thông minh

Vòng trạng thái đèn LED có khả năng hiển thị cao trên mỗi súng giúp người lái xác nhận trực quan ngay lập tức. Các tùy chọn kết nối bao gồm Wi-Fi, Ethernet và 4G, với hỗ trợ OCPP 1.6J/2.0.1 theo tiêu chuẩn. Bộ nhớ đệm ngoại tuyến cục bộ đảm bảo không có dữ liệu giao dịch nào bị mất. Hệ thống hỗ trợ lịch sạc thông minh, tích hợp tự tiêu thụ năng lượng mặt trời thông qua Modbus RTU/TCP và quản lý tải động trên nhiều bộ sạc tại một địa điểm.

Quản lý cáp và công thái học

Mỗi khẩu súng đều có cáp buộc Loại 2 dài 5 mét (có sẵn Loại 1) với đầu nối tiện dụng. Bao đựng bên độc lập giữ cả hai dây cáp khỏi sàn khi không sử dụng, giảm nguy cơ mài mòn và vấp ngã. Vị trí đặt bao đựng sẽ dẫn cáp ra khỏi cửa xe một cách sạch sẽ.

Chuyển đổi bệ tùy chọn

Để triển khai xa các bức tường, cột bệ bằng thép mạ kẽm được cung cấp. Nó sử dụng giao diện lắp đặt giống như lắp đặt trên tường, không yêu cầu sửa đổi bên trong. Bệ tích hợp định tuyến cáp và tấm sàn chắc chắn, cho phép một mẫu bộ sạc duy nhất phục vụ mọi cách bố trí bãi đậu xe trên một địa điểm.

Câu hỏi thường gặp

Câu hỏi 1: Cả hai súng có thể sạc đồng thời ở công suất định mức tối đa không?

Có và không - nó phụ thuộc vào nguồn điện của bạn. Nếu nguồn cung cấp đủ cho cả hai khẩu súng, chúng có thể sạc hết công suất cùng một lúc. Tuy nhiên, trong hầu hết các hệ thống lắp đặt có nguồn cung cấp hạn chế (ví dụ: 32A ba pha cho mẫu 22kW mỗi súng), quản lý tải động sẽ phân chia công suất - thường là 11kW mỗi súng khi cả hai đều có người sử dụng. Khi chỉ có một chiếc xe được cắm điện, nó sẽ có đủ 22kW.

Câu hỏi 2: Hai ổ sạc có được tính phí độc lập không?

Tuyệt đối. Mỗi khẩu súng đều có đồng hồ đo năng lượng và ID điểm OCPP riêng. Nền tảng phụ trợ của bạn sẽ thấy hai điểm tính phí riêng biệt, cho phép bạn đặt các mức thuế, danh sách truy cập người dùng và tài khoản thanh toán khác nhau cho mỗi vùng.

Câu 3: Điều gì xảy ra nếu một bên bị lỗi trong khi bên kia đang sạc?

An toàn là hoàn toàn độc lập. Lỗi trên Gun A sẽ chỉ chấm dứt phiên đó; Súng B tiếp tục sạc mà không bị gián đoạn. Nút dừng khẩn cấp sẽ cách ly cả hai một cách cơ học nếu cần.

Q4: Tôi cần loại tường nào để lắp đặt?

Giá đỡ được thiết kế cho các cột bê tông, gạch hoặc kết cấu thép đặc. Chúng tôi cung cấp đầy đủ mẫu lắp đặt và thông số kỹ thuật neo. Nếu không có bức tường phù hợp, bộ bệ tùy chọn sẽ biến nó thành bộ sạc độc lập.

Câu 5: Trạm sạc ô tô điện súng kép này có thể được sử dụng ngoài trời không?

Đúng. Xếp hạng IP55 và IK10 của nó có nghĩa là nó được chế tạo để tiếp xúc lâu dài ngoài trời, mưa, bụi và tia cực tím. Nó hoạt động ở nhiệt độ từ -30°C đến +55°C, khiến nó phù hợp với hầu hết mọi khí hậu.

Q6: Tùy chọn bệ hoạt động như thế nào?

Bệ là một cột gắn trên sàn mà cùng một bộ sạc gắn vào. Không cần thay đổi phần cứng nội bộ. Nó lý tưởng cho các bãi đậu xe mở và cho phép bạn kết hợp bộ sạc treo tường và bộ sạc trên bệ trong một dự án bằng cách sử dụng một loại sản phẩm duy nhất.

Q7: Cần bảo trì những gì?

Bảo trì định kỳ bao gồm việc kiểm tra hàng năm các dây cáp, đầu nối và vỏ bọc. Nắp trước mở ra để truy cập đầy đủ và thiết kế mô-đun có nghĩa là các thành phần như bảng RFID hoặc rơle có thể được hoán đổi nhanh chóng. Có hai súng trong một đơn vị có nghĩa là tổng số phần cứng cần sử dụng sẽ ít hơn so với hai bộ sạc súng đơn riêng biệt.

Q8: Tôi có thể tích hợp nó với các tấm pin mặt trời hoặc hệ thống quản lý năng lượng của mình không?

Đúng. Bộ sạc hỗ trợ cấu hình sạc thông minh Modbus RTU/TCP và OCPP. Nó chỉ có thể sạc khi có sẵn năng lượng mặt trời dư thừa hoặc tuân theo lịch trình để tránh phí nhu cầu cao điểm.

Tiêu điểm khách hàng

Tòa tháp dân cư hiện đại — Tối ưu hóa bãi đậu xe ngầm có giới hạn

Lý lịch

Một tòa nhà dân cư cao tầng ở trung tâm thành phố đông đúc có hai tầng đỗ xe ngầm cho 150 căn hộ. Ủy ban chủ sở hữu muốn bổ sung tính năng sạc xe điện cho cư dân, nhưng nhà để xe đã được phân bổ đầy đủ với các khoang song song và cạnh nhau chặt chẽ. Việc mất bất kỳ chỗ đậu xe nào vào cơ sở hạ tầng thu phí là điều không thể xảy ra.

Thử thách

Bố cục của bãi đậu xe bao gồm các vịnh hẹp được sắp xếp thành từng cặp dọc theo các cột kết cấu và các bức tường chu vi. Không thể sử dụng bộ sạc đặt trên sàn - chúng sẽ chặn cửa hoặc lấn chiếm chiều rộng lối đi vốn đã tối thiểu. Bộ sạc treo tường dạng súng đơn sẽ yêu cầu một bộ trên mỗi khoang, nghĩa là hai bộ sạc vật lý, hai đường cáp nguồn và hai điểm gắn tường cho mỗi cặp khoang liền kề. Phòng điện cũng có công suất dự phòng hạn chế, khiến việc quản lý phụ tải trở nên quan trọng.

Tại sao nên chọn Trạm sạc ô tô điện súng kép?

Thiết kế khoang kết hợp là sự kết hợp hoàn hảo cho khái niệm súng kép. Bằng cách gắn một bộ sạc tường súng đôi trên cột giữa hai khu dân cư liền kề, tòa nhà có thể phục vụ hai phương tiện từ một nguồn cấp điện duy nhất và một điểm lắp đặt duy nhất. Điều này ngay lập tức giảm một nửa số lượng bộ sạc, nguồn cấp điện và giá treo tường cần thiết so với các đơn vị súng đơn.

Chia sẻ tải động đã giải quyết được vấn đề về dung lượng. Ngay cả vào giờ cao điểm khi hàng xóm về nhà cùng lúc, bộ sạc vẫn chia nguồn cung cấp 32A cho hai xe, giữ cho tổng tải có thể dự đoán được. Nếu một cư dân đi vắng, người còn lại sẽ nhận được tốc độ sạc đầy.

Kiểm soát truy cập được thực hiện trên mỗi khẩu súng: mỗi cư dân có một thẻ RFID được liên kết với tài khoản căn hộ của họ. Chương trình phụ trợ của OCPP lập hóa đơn trực tiếp cho mức tiêu thụ của chính họ, khiến nó trở nên công bằng như các công tơ điện riêng lẻ.
