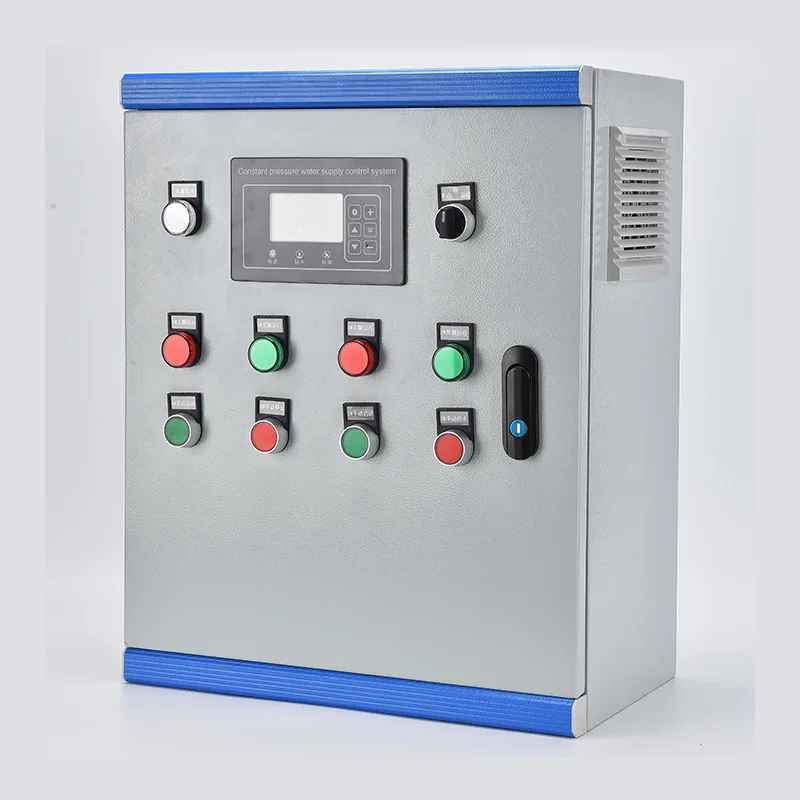

Tủ điều khiển cấp nước áp suất không đổi

Tủ điều khiển cấp nước áp suất không đổi tích hợp VFD, PLC hoặc bộ điều khiển máy bơm chuyên dụng, bộ ngắt mạch đầu vào, công tắc tơ đầu ra trên mỗi máy bơm, máy biến áp điều khiển và giao diện bộ truyền áp suất vào một vỏ đặt trên sàn duy nhất. Công suất định mức trải dài từ 0,75 kW đến 400 kW ở điện áp ba pha 380–480 V. Cảm biến áp suất trên tiêu đề chính cung cấp tín hiệu 4–20 mA cho bộ điều khiển, tín hiệu này liên tục so sánh áp suất thực tế với điểm đặt do người dùng xác định và điều chỉnh tần số đầu ra VFD thông qua vòng lặp PID để duy trì quy định trong phạm vi ±0,02 MPa. Trong hệ thống nhiều máy bơm, máy bơm chính hoạt động dưới sự điều khiển VFD trong khi máy bơm trễ được khởi động hoặc ngừng hoạt động tuần tự khi nhu cầu biến động. Cân xoay nhiệm vụ chạy hàng giờ trên tất cả các máy bơm. Bảo vệ bao gồm chạy khô, quá tải, mất pha, ngắn mạch và quá áp. Màn hình cảm ứng HMI gắn trên cửa hiển thị áp suất hệ thống, trạng thái bơm, tần số, nhật ký lỗi và dữ liệu năng lượng. Giao tiếp qua Modbus RTU/TCP hoặc cổng đám mây 4G tùy chọn cho phép giám sát từ xa và tích hợp SCADA. Vỏ được chế tạo từ thép mạ kẽm sơn tĩnh điện, đạt tiêu chuẩn IP54 hoặc lên đến IP65 để sử dụng ngoài trời.

Ứng dụng lý tưởng

Khi áp lực nước phải duy trì ổn định bất chấp nhu cầu thay đổi, Tủ Điều khiển Cấp nước Áp suất Không đổi sẽ thay thế việc lưu trữ trọng lực và bơm tốc độ cố định bằng điều khiển tự động, đáp ứng nhu cầu.

Trạm cấp nước và tăng áp thành phố

Mạng lưới nước đô thị trải qua sự dao động áp lực lớn giữa giờ cao điểm và thời kỳ dòng chảy kiệt qua đêm. Tủ duy trì áp suất không đổi tại các điểm mạng được chỉ định bằng cách điều chỉnh tốc độ và giai đoạn bơm, loại bỏ hiện tượng sụt áp và dâng cao gây căng thẳng cho các khớp nối ống và gây ra khiếu nại về dịch vụ. Đối với các trạm tăng áp dọc theo đường dây truyền tải dài, vòng PID thích ứng với việc thay đổi áp suất ở thượng nguồn và lượng tiêu thụ ở hạ lưu có thể thay đổi.

Tòa nhà dân cư và thương mại cao tầng

Các tòa tháp chung cư, khách sạn và khối văn phòng cần áp lực đáng tin cậy ở các tầng trên. Một tủ áp suất không đổi với nhiều máy bơm nhiều tầng thẳng đứng tự động điều chỉnh đầu ra để phù hợp với nhu cầu dựa trên công suất sử dụng - thấp hơn vào giữa trưa, cao hơn vào giờ cao điểm buổi sáng và buổi tối. Hệ thống này loại bỏ nhu cầu sử dụng bể mái cồng kềnh cùng với tải trọng kết cấu, nguy cơ vi khuẩn Legionella và yêu cầu tiếp cận bảo trì.

Nước làm mát & quy trình công nghiệp

Các nhà máy sản xuất, cơ sở chế biến thực phẩm và nhà máy điện yêu cầu nước xử lý ở áp suất được kiểm soát chặt chẽ. Tủ cung cấp thiết bị trang điểm cho tháp giải nhiệt, dây chuyền rửa trôi, cấp liệu cho nồi hơi và mạch nước sản xuất với độ chính xác điều chỉnh phù hợp với nhu cầu của quy trình. Điều khiển dựa trên VFD giúp loại bỏ lãng phí năng lượng và mài mòn van liên quan đến việc tiết lưu.

Tưới tiêu nông nghiệp

Các hệ thống nhỏ giọt, phun nước và trục trung tâm quy mô lớn cần dòng chảy thay đổi ở áp suất ổn định trên các vùng hiện trường có đặc điểm phát khác nhau. Tủ xử lý nhiều cấu hình máy bơm, bao gồm máy bơm tăng áp chìm và máy bơm tăng áp ngang, tự động điều chỉnh đầu ra theo số vùng tưới mở. Tích hợp chức năng bảo vệ chạy khô bảo vệ máy bơm khi mực nước nguồn thay đổi.

Cấp nước nông thôn & cộng đồng

Hệ thống làng xã và các khu định cư ở xa được hưởng lợi từ việc quản lý áp suất tự động thay thế cho hoạt động bơm thủ công. Được tích hợp với cảm biến mức bể chứa, tủ tự động khởi động và dừng để duy trì mức đầy bể trong khi cung cấp áp suất không đổi cho người tiêu dùng. Giám sát từ xa qua 4G cho phép một nhà điều hành duy nhất quản lý nhiều trạm phân tán từ điện thoại di động hoặc SCADA trung tâm.

Khách sạn, Khu nghỉ dưỡng & Khách sạn

Các khu nghỉ dưỡng và cơ sở giải trí với các tòa nhà trải rộng trên một địa điểm cần có áp lực đồng đều cho phòng khách, nhà bếp, phòng giặt và cảnh quan. Tủ quản lý nhiều máy bơm để đáp ứng nhu cầu cao điểm vào buổi sáng và buổi tối, đồng thời giảm năng lượng trong những giờ thấp điểm, với hệ thống chủ yếu ở chế độ ngủ qua đêm.

Tìm hiểu sâu về kỹ thuật

Tủ điều khiển cấp nước áp suất không đổi kết hợp điều khiển tốc độ VFD, trình tự bơm dựa trên PLC và khả năng bảo vệ toàn diện vào một vỏ bọc duy nhất được lắp ráp tại nhà máy, cung cấp khả năng quản lý áp suất tự động cho các hệ thống lắp đặt từ một máy bơm đến nhiều máy bơm.

Điều chỉnh áp suất vòng kín PID

Bộ truyền áp suất trên ống tiêu đề chính chuyển đổi áp suất nước thành tín hiệu tương tự 4–20 mA. Bộ điều khiển chạy thuật toán PID kỹ thuật số: mức tăng tỷ lệ xác định mức độ phản ứng mạnh mẽ của hệ thống với độ lệch áp suất, thời gian tích phân loại bỏ độ lệch trạng thái ổn định và giảm chấn vi phân ngăn chặn tình trạng vượt quá mức khi thay đổi dòng chảy đột ngột. Đầu ra PID trực tiếp đặt tham chiếu tần số VFD, điều chỉnh tốc độ bơm để phù hợp với nhu cầu trong thời gian thực. Độ chính xác quy định thông thường nằm trong khoảng ±0,02 MPa sau khi được điều chỉnh theo các đặc điểm hệ thống cụ thể - chiều dài đường ống, đường cong bơm và thể tích bình chịu áp.

Logic tuần tự nhiều máy bơm

Khi nhu cầu vượt quá công suất của một máy bơm điều khiển VFD, bộ điều khiển sẽ đưa các máy bơm bổ sung vào hoạt động. Bơm chì chạy dưới sự điều khiển VFD. Nếu nó đạt tần số tối đa và áp suất vẫn giảm xuống dưới điểm đặt, bộ điều khiển sẽ chuyển máy bơm này sang hoạt động ở tốc độ cố định thông qua công tắc tơ rẽ nhánh của nó và khởi động máy bơm trễ dưới sự điều khiển VFD. Khi nhu cầu giảm và VFD đạt tần số tối thiểu với áp suất trên điểm đặt, các máy bơm trễ sẽ ngừng hoạt động từng chiếc một và máy bơm dẫn đầu sẽ quay trở lại chế độ điều khiển tốc độ thay đổi. Điều này đảm bảo chỉ có một máy bơm chạy ở tốc độ thay đổi bất kỳ lúc nào trong khi các máy bơm khác hoạt động ở tốc độ cố định gần điểm hiệu quả tốt nhất của chúng.

Luân chuyển và cân bằng thuế

Để phân bổ độ hao mòn đồng đều, bộ điều khiển sẽ xoay vòng chỉ định bơm dẫn dựa trên số giờ chạy tích lũy hoặc số lần khởi động. Máy bơm có số giờ hoạt động thấp nhất sẽ trở thành máy bơm dẫn đầu tiếp theo khi kích hoạt vòng quay, xảy ra ở điều kiện dòng chảy thấp để tránh gián đoạn áp suất. Một máy bơm được đưa ngoại tuyến để bảo trì sẽ bị khóa khỏi vòng quay thông qua đầu vào kỹ thuật số và bộ điều khiển sẽ phân bổ lại nhiệm vụ cho các máy bơm còn lại.

Quản lý giấc ngủ, thức và dòng chảy thấp

Trong khoảng thời gian không có nhu cầu - chẳng hạn như qua đêm trong các tòa nhà thương mại - VFD cuối cùng sẽ đạt đến tần số tối thiểu trong khi áp suất giữ ở điểm đặt. Sau một khoảng thời gian trễ có thể định cấu hình, bộ điều khiển sẽ chuyển sang chế độ ngủ và dừng tất cả các máy bơm. Một bể màng nhỏ duy trì áp suất hệ thống trong khi ngủ. Khi áp suất giảm xuống ngưỡng đánh thức, bộ điều khiển sẽ khởi động lại bơm dẫn và tăng tốc để khôi phục áp suất. Chu trình này ngăn chặn máy bơm chạy với van đóng trong thời gian dài, tiết kiệm năng lượng và bảo vệ máy bơm khỏi quá nóng.

Bộ bảo vệ máy bơm

Bộ điều khiển cung cấp các biện pháp bảo vệ dành riêng cho máy bơm ngoài tình trạng quá tải động cơ tiêu chuẩn. Phát hiện chạy khô sử dụng đầu vào kỹ thuật số từ đầu dò mức giếng hoặc cảm biến dòng điện ngầm của động cơ. Ngắt quá áp với tính năng tự động thiết lập lại sẽ ngăn ngừa hư hỏng đường ống nếu van đóng đột ngột. Khóa chu kỳ nhanh giới hạn số lần khởi động mỗi giờ để bảo vệ cuộn dây động cơ. Giám sát mất pha và trình tự pha ngăn ngừa hư hỏng cơ học do quay ngược. Tất cả các sự kiện chuyến đi đều được đánh dấu thời gian và được lưu trữ trong nhật ký lỗi, với số lần thử đặt lại tự động có thể định cấu hình trước khi khóa máy cần có sự can thiệp của người vận hành.

Kiến trúc ổ đĩa VFD

VFD được chọn cho nhiệm vụ bơm mô-men xoắn thay đổi với mức quá tải 110% trong 60 giây. Khả năng khởi động bay cho phép khởi động lại liền mạch vào máy bơm dừng mà không bị vấp do quá dòng. Lập trình bỏ qua tần số tránh các dải cộng hưởng cơ học. Tối ưu hóa năng lượng tự động làm giảm dòng điện từ hóa của động cơ khi tải nhẹ, tiết kiệm năng lượng bổ sung khi máy bơm chạy dưới tốc độ tối đa. Cuộn cảm liên kết DC tích hợp và bộ lọc RFI giảm thiểu việc đưa dòng điện hài vào nguồn điện.

HMI và giao diện vận hành

Màn hình cảm ứng màu gắn trên cửa cung cấp áp suất và điểm đặt của hệ thống theo thời gian thực, trạng thái máy bơm riêng lẻ, số giờ chạy tích lũy và số lần khởi động trên mỗi máy bơm, cảnh báo hoạt động với lịch sử lỗi và truy cập thông số được bảo vệ bằng mật khẩu. Kiểm soát ghi đè thủ công hỗ trợ các hoạt động vận hành và bảo trì.

Giám sát và liên lạc từ xa

RS485 Modbus RTU tiêu chuẩn kết nối với SCADA hoặc thiết bị đo từ xa. Cổng đám mây 4G hoặc Ethernet tùy chọn cho phép truy cập từ xa thông qua trình duyệt web hoặc ứng dụng điện thoại thông minh, cung cấp áp suất thời gian thực, trạng thái bơm, mức tiêu thụ năng lượng và thông báo đẩy cảnh báo. Người vận hành có thể điều chỉnh điểm đặt áp suất từ ​​xa cho các yêu cầu hệ thống cụ thể.

Bao vây và xây dựng môi trường

Tủ đứng sử dụng thép tấm mạ kẽm dày 1,5–2,0 mm sơn tĩnh điện chống tia UV. IP54 là tiêu chuẩn cho phòng bơm trong nhà. IP55 hoặc IP65 có sẵn cho môi trường ngoài trời và xử lý nước. Hệ thống thông gió cưỡng bức được lọc với điều khiển quạt ổn nhiệt duy trì nhiệt độ bên trong trong phạm vi hoạt động của VFD. Đối với việc lắp đặt ngoài trời ở vùng nhiệt đới hoặc sa mạc, có thể chỉ định mái che nắng và lò sưởi chống ngưng tụ. Đường vào cáp thông qua các tấm đệm ở đế tủ. Tủ được thiết kế và xây dựng theo tiêu chuẩn IEC 61439-1/2, với tất cả các thành phần đều có dấu CE và có chứng nhận khu vực.

Câu hỏi thường gặp

Câu 1: Làm thế nào để tủ duy trì được áp suất không đổi?

Cảm biến áp suất trên đầu nối nước chính liên tục đo áp suất hệ thống và gửi tín hiệu 4–20 mA đến bộ điều khiển. Thuật toán PID của bộ điều khiển so sánh áp suất thực tế với mục tiêu do người dùng đặt ra. Nếu áp suất giảm, nó sẽ tăng tần số đầu ra VFD để tăng tốc máy bơm. Nếu áp suất tăng, nó sẽ làm chậm máy bơm. Quy định vòng kín này chạy liên tục, thường giữ áp suất trong khoảng ±0,02 MPa so với điểm đặt.

Câu hỏi 2: Một Tủ Điều Khiển Cấp Nước Áp Lực Không Đổi có thể điều khiển bao nhiêu máy bơm?

Cấu hình tiêu chuẩn hỗ trợ từ 1 đến 6 máy bơm, trong đó 2 hoặc 3 máy bơm là cách triển khai phổ biến nhất. Trong hệ thống nhiều máy bơm, một VFD duy nhất điều khiển máy bơm có tốc độ thay đổi trong khi các máy bơm bổ sung khởi động ở tốc độ cố định khi nhu cầu tăng lên. Tất cả logic tuần tự, luân phiên và chuyển đổi lỗi của máy bơm đều được tích hợp vào bộ điều khiển.

Câu hỏi 3: Sự khác biệt giữa tủ này và việc lắp đặt các biến tần riêng biệt trên mỗi máy bơm là gì?

Tủ cung cấp một hệ thống điều khiển hoàn chỉnh — logic tuần tự bơm, vòng lặp PID áp suất, tự động thay đổi, chuyển đổi lỗi, chức năng ngủ/thức và một giao diện người dùng duy nhất — tất cả đều được nối dây sẵn và được kiểm tra tại nhà máy. Các VFD riêng lẻ không thể phối hợp vận hành nhiều máy bơm nếu không có kỹ thuật bên ngoài quan trọng.

Q4: Hệ thống có thể hoạt động khi có hoặc không có bể chứa?

Cả hai. Trong ứng dụng đổ đầy bể, bộ điều khiển duy trì áp suất hệ thống trong khi cảm biến mức trong bể cung cấp quyền khởi động/dừng. Trong cấu hình chính trực tiếp, bộ điều khiển duy trì áp suất đường ống trực tiếp trên đường ống phân phối, điều chỉnh tốc độ bơm để phù hợp với nhu cầu của người tiêu dùng mà không cần bất kỳ bể chứa nào.

Câu 5: Loại máy bơm nào tương thích?

Tủ điều khiển động cơ cảm ứng ba pha tiêu chuẩn được sử dụng trong máy bơm chìm lỗ khoan, máy bơm nhiều tầng trục đứng, máy bơm ly tâm hút ngang và máy bơm tăng áp nội tuyến, trên 380–480 V, 50/60 Hz. Động cơ nam châm vĩnh cửu cũng có thể được điều khiển bằng VFD tương thích.

Q6: Phạm vi công suất có sẵn là bao nhiêu?

Cấu hình tiêu chuẩn bao gồm 0,75 kW đến 400 kW. Kích thước tủ dựa trên số lượng máy bơm, dòng điện đầy tải của động cơ mỗi máy bơm và mức độ lỗi tại hiện trường. Các kỹ sư của chúng tôi sẽ chọn VFD, công tắc tơ, bộ ngắt mạch và hệ thống thanh cái từ dữ liệu máy bơm của bạn.

Q7: Có những lựa chọn giám sát từ xa nào?

RS485 Modbus RTU tiêu chuẩn kết nối với SCADA trang web. Cổng 4G hoặc Ethernet tùy chọn liên kết với nền tảng đám mây, cung cấp quyền truy cập thông qua trình duyệt web hoặc ứng dụng điện thoại thông minh vào áp suất thời gian thực, trạng thái máy bơm, mức tiêu thụ năng lượng, cảnh báo lỗi và dữ liệu lịch sử. Thông báo đẩy qua SMS hoặc ứng dụng cảnh báo người vận hành về lỗi.

Q8: Tủ cần bảo trì những gì?

Kiểm tra đệm cửa và bộ lọc thông gió hàng tháng. Kiểm tra việc cắt điện hàng quý. Kiểm tra chức năng hàng năm của các thiết bị an toàn và logic thay thế. Quạt làm mát VFD và tụ điện liên kết DC có tuổi thọ sử dụng từ 5–10 năm và có thể thay thế được. Máy phát áp suất phải được hiệu chuẩn hàng năm.

Q9: Hệ thống này tiết kiệm năng lượng như thế nào so với bơm truyền thống?

Một máy bơm tốc độ không đổi có van tiết lưu sẽ lãng phí năng lượng khi bơm chống lại sự hạn chế nhân tạo. VFD khớp tốc độ bơm trực tiếp với nhu cầu. Bởi vì công suất bơm tỉ lệ với lập phương tốc độ, nên một máy bơm ở tốc độ 80% sẽ tiêu thụ khoảng 50% năng lượng ở tốc độ tối đa. Với chế độ ngủ trong khoảng thời gian không có nhu cầu, việc lắp đặt thường giảm được 20% đến 40% năng lượng.

Nâng cấp cấp nước thứ cấp của thành phố - Khu dân cư cao tầng

Lý lịch

Cơ quan cấp nước thành phố ở một thành phố lớn ở châu Á đã quản lý hơn 80 trạm tăng áp cấp nước thứ cấp phục vụ các cộng đồng dân cư cao tầng. Mỗi trạm cung cấp từ 200 đến 800 căn hộ trên các tòa tháp cao từ 18 đến 35 tầng. Các thiết bị hiện có đã cũ - một số trạm sử dụng bể chứa trên mái có van phao nạp lại, một số trạm khác sử dụng bộ máy bơm tốc độ cố định có van giảm áp. Chính quyền thành phố đã yêu cầu nâng cấp để cải thiện chất lượng áp suất, dỡ bỏ các bể chứa trên mái vì lý do sức khỏe cộng đồng và cắt giảm mức tiêu thụ năng lượng khi bơm.

Thử thách

Mỗi trạm tăng áp phục vụ một tháp có đặc điểm nhu cầu riêng biệt: cao điểm vào buổi sáng và buổi tối, nhu cầu ban ngày vừa phải và lưu lượng qua đêm gần như bằng 0. Các máy bơm tốc độ cố định hiện có chạy hết công suất bất kể nhu cầu, xả áp suất dư thừa thông qua các van giảm áp. Điều này gây lãng phí năng lượng đáng kể đồng thời tạo ra nhiệt và tiếng ồn trong phòng bơm. Các bể chứa trên mái cần phải được dỡ bỏ để đáp ứng các quy định y tế mới và chính quyền yêu cầu tất cả các trạm mới phải báo cáo dữ liệu lên nền tảng SCADA trung tâm. Không gian vật lý cũng chật hẹp - hầu hết các phòng bơm đều được trang bị thêm vào khu vực tầng hầm với chiều cao trần hạn chế và lối vào bị hạn chế.

Tại sao nên chọn tủ điều khiển cấp nước áp suất không đổi?

Sau khi thí điểm thành công tại ba trạm, cơ quan chức năng đã lựa chọn tủ áp suất không đổi do nhà máy sản xuất. Một vỏ duy nhất chứa VFD, bộ điều khiển, công tắc tơ đầu ra cho ba máy bơm nhiều tầng thẳng đứng, giao diện áp suất và màn hình cảm ứng HMI — khớp với diện tích của bảng điều khiển cũ. Kiểm soát áp suất PID cho phép loại bỏ hoàn toàn các van giảm áp. Máy bơm chính có nhiều tốc độ khác nhau để phù hợp với nhu cầu, có thể bổ sung thêm các máy bơm nếu cần. Qua đêm, hệ thống ngủ yên, áp suất được giữ bởi một bình màng nhỏ.

Áp lực nước tại các căn hộ trên tầng thượng ổn định ở mức tối thiểu theo quy định bất kể nhu cầu sử dụng, không còn áp lực dư thừa ở các tầng dưới mà hệ thống cũ gây ra. Mức tiêu thụ năng lượng được đo trên mỗi trạm và truyền tới SCADA của cơ quan có thẩm quyền qua Modbus, mang lại cho người vận hành khả năng hiển thị theo thời gian thực và khả năng điều chỉnh điểm đặt áp suất từ ​​xa cho độ cao cụ thể của từng tháp.

Triển khai

Ba mươi hai tủ áp suất không đổi đã được lắp đặt trong giai đoạn đầu trong hơn 18 tháng. Mỗi tủ được tải sẵn dữ liệu máy bơm và điểm đặt áp suất phù hợp với tháp cụ thể. Vận hành thử tại chỗ nguồn điện chính được kết nối, cáp động cơ máy bơm và bộ truyền áp suất - thường được hoàn thành trong một ngày cho mỗi trạm.

Kết quả

●  Những lời phàn nàn về áp lực từ cư dân tầng cao nhất trong 32 cộng đồng đã giảm xuống 0 trong vòng ba tháng kể từ khi đưa vào vận hành.

●  Mức tiêu thụ năng lượng của máy bơm giảm trung bình 35% so với đường cơ sở tốc độ cố định trước đó, vượt mục tiêu 25% của cơ quan có thẩm quyền.

●  Các bể chứa trên mái đã được ngừng hoạt động và tháo dỡ, giúp loại bỏ chi phí bảo trì liên quan và tuân thủ chất lượng nước.

●  Một nhóm vận hành gồm hai người hiện quản lý tất cả 32 trạm từ xa từ SCADA trung tâm.

●  Cơ quan có thẩm quyền đã tiêu chuẩn hóa tủ áp suất không đổi cho 50 trạm còn lại và hiện đang tiến hành giai đoạn hai.
