Máy bơm năng lượng mặt trời 3 pha 380V 0,75-2,2kW và Biến tần mục đích chung VFD của nhà máy Csivei có dải đầu vào DC điện áp cao. Đầu vào DC tối đa là 900 VDC, với dải điện áp mạch hở được khuyến nghị là 550–750 VDC và dải MPPT là 450–600 VDC. Phạm vi điện áp khởi động có thể điều chỉnh là 300–900 VDC. Các giá trị này cung cấp cơ sở để chọn chuỗi bảng hiển thị trong bảng mảng được đề xuất.
Dòng sản phẩm này bao gồm ba mức công suất động cơ: 0,75 kW, 1,5 kW và 2,2 kW. Dòng điện đầu ra định mức của chúng lần lượt là 2,1 A, 3,8 A và 5,1 A. Mỗi kiểu máy được thiết kế để cung cấp nguồn điện xoay chiều 3 pha 380 V và cũng có thể hoạt động với dãy quang điện được cấu hình chính xác ở chế độ bơm năng lượng mặt trời. Việc lựa chọn chế độ vận hành sẽ xác định xem biến tần được sử dụng để bơm năng lượng mặt trời hay làm bộ biến tần đa năng.
Đối với các tùy chọn mô-đun được liệt kê, mảng được đề xuất sử dụng một chuỗi gồm 18 mô-đun có công suất định mức 250 W (37±1 V) hoặc một chuỗi gồm 15 mô-đun có công suất định mức 300 W (45±1 V). Điện áp chuỗi PV cao hơn có thể có nghĩa là dòng điện DC thấp hơn ở mức công suất nhất định, điều này có thể giúp quản lý dòng điện và sụt áp cáp trong thời gian dài hơn. Thiết kế chuỗi cuối cùng phải sử dụng dữ liệu điện thực tế của mô-đun và giữ điện áp mạch hở tối đa của mảng trong giới hạn của biến tần.

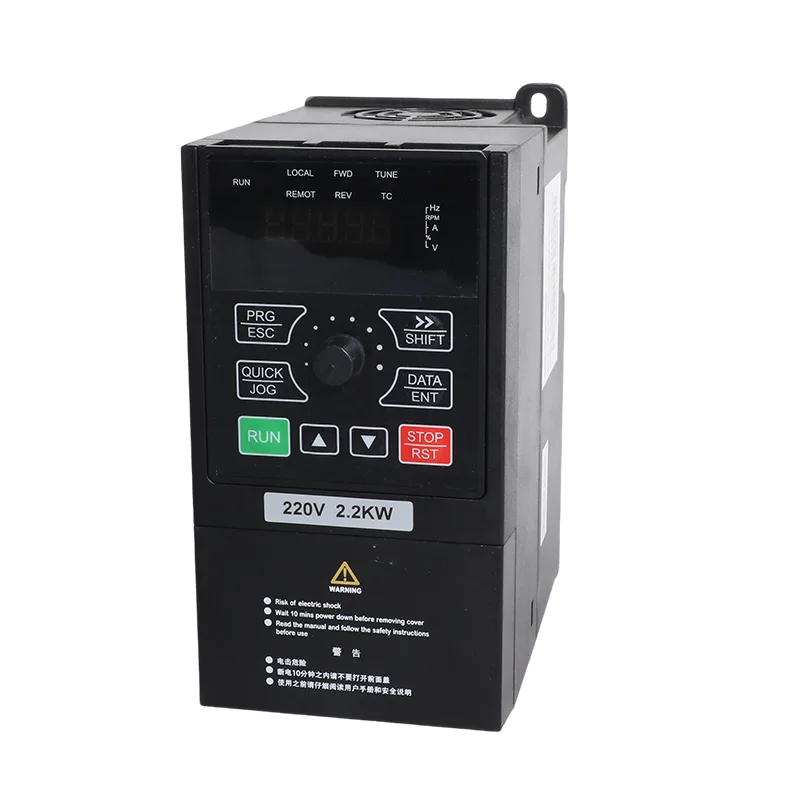

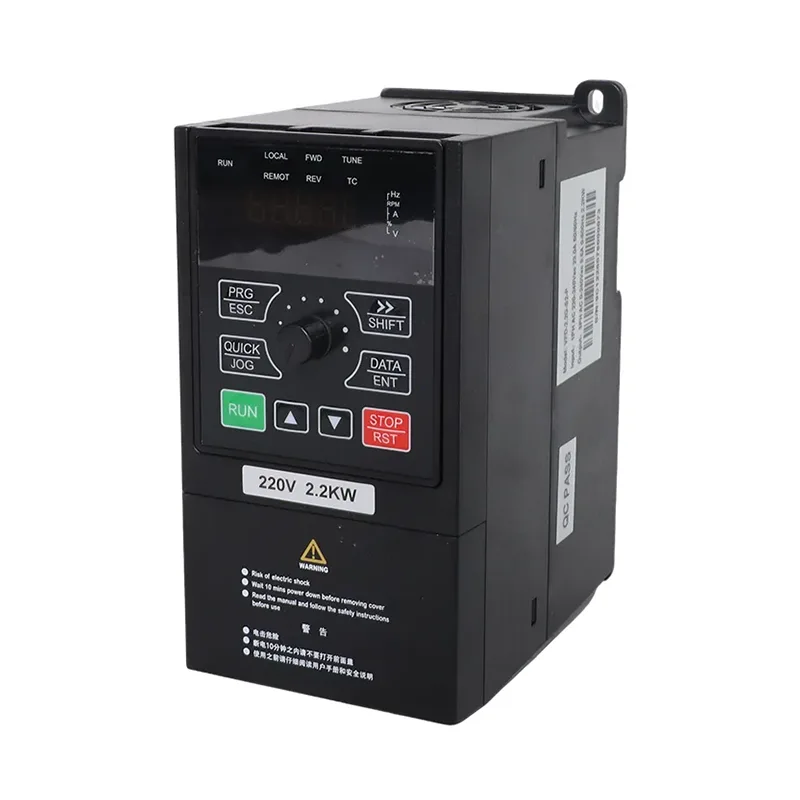

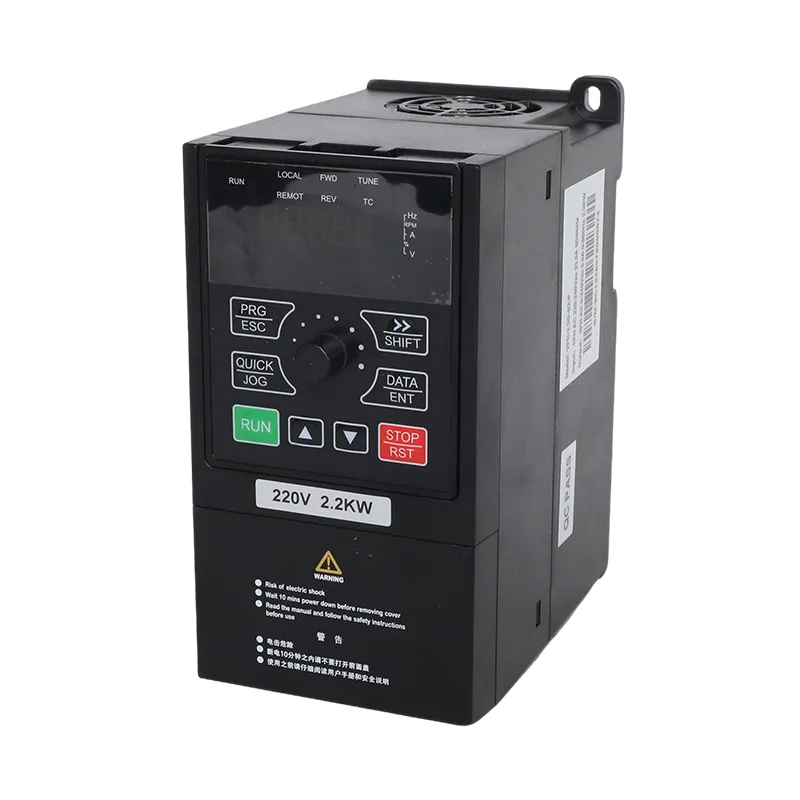

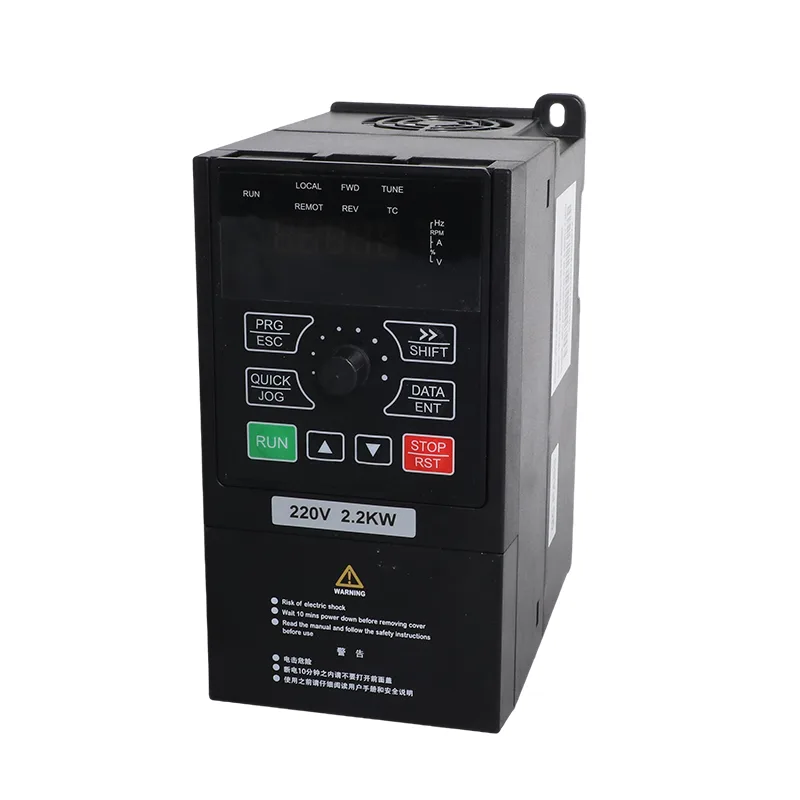

Ba mẫu này có chung khung máy nhỏ gọn có kích thước 171 × 86 × 138 mm và nặng khoảng 1 kg. Kích thước lắp đặt 67,3 × 157,5 mm giúp lắp biến tần vào các tủ điều khiển hoặc vỏ thiết bị nhỏ hơn. Dạng nhỏ gọn này rất hữu ích khi máy bơm hoặc máy nhỏ cần điều khiển tốc độ thay đổi nhưng không gian lắp đặt bị hạn chế.
Với P8-00 được đặt thành 1, biến tần hoạt động ở chế độ bơm năng lượng mặt trời. Tính năng theo dõi MPPT điều chỉnh hoạt động để đáp ứng với năng lượng quang điện sẵn có, trong khi logic ánh sáng yếu và các chức năng bảo vệ liên quan đến máy bơm giúp quản lý các điều kiện mặt trời thay đổi. Tất cả các yêu cầu về điện áp chuỗi mảng, định mức động cơ và máy bơm đều phải được kiểm tra khi chỉ định hệ thống.
Với P8-00 được đặt thành 0, phần cứng tương tự có thể được sử dụng cho động cơ ba pha tương thích mà không cần mảng năng lượng mặt trời. Điều khiển SVC hoặc V/F hỗ trợ điều chỉnh tốc độ động cơ, trong khi PID và RS485 Modbus RTU tích hợp sẵn có cho các ứng dụng điều khiển áp suất, lưu lượng hoặc điều khiển quá trình phù hợp. CSIVEI có thể định cấu hình chế độ vận hành được yêu cầu trước khi giao hàng; việc thay đổi chế độ sau này được thực hiện thông qua các thông số liên quan và phải tuân theo hướng dẫn sử dụng sản phẩm.
| Mục | VFD-PC10-0.75G-T4 | VFD-PC10-1.5G-T4 | VFD-PC10-2.2G-T4 |
| Động cơ áp dụng | 0,75 kW/1 mã lực | 1,5 kW / 2 mã lực | 2,2 kW / 3 mã lực |
| Công suất danh nghĩa | 1,5 kVA | 3 kVA | 4 kVA |
| Dòng điện đầu vào | 3,4 A | 5 A | 5,8 A |
| Dòng điện đầu ra | 2,1 A | 3,8 A | 5,1 A |
| Điện áp đầu vào AC | AC 3 PH 380 V (-15%) đến 440 V (+10%) | ||
| Tối đa. Điện áp đầu vào DC | 900 VDC | ||
| Phạm vi Voc được đề xuất | 550 đến 750 VDC | ||
| Phạm vi MPPT được đề xuất | 450 đến 600 VDC | ||
| Dải điện áp khởi động | 300 đến 900 VDC, có thể điều chỉnh thông số | ||
| Điện áp đầu ra định mức | 3 PH 380 V AC | ||
| Độ ồn | Tối đa 50dBA |
| Người mẫu | Mô-đun 37±1 V, 250 W±5 Wp | Mô-đun 45±1 V, 300 W±5 Wp | ||
| Mô-đun trên mỗi chuỗi | Dây | Mô-đun trên mỗi chuỗi | Dây | |
| VFD-PC10-0.75G-T4 | 18 | 1 | 15 | 1 |
| VFD-PC10-1.5G-T4 | 18 | 1 | 15 | 1 |
| VFD-PC10-2.2G-T4 | 18 | 1 | 15 | 1 |
| Mục | Đặc điểm kỹ thuật |
| Tần số định mức | 50/60Hz |
| Dải tần số đầu vào | ±5% (47,5 đến 63 Hz) |
| Điện áp đầu ra | 0 đến điện áp đầu vào |
| Tần số đầu ra | 0,1 đến 500 Hz |
| Tần số tối đa | 0 đến 500 Hz (điều khiển SVC và V/F) |
| Tần số sóng mang | 0,8 kHz đến 8 kHz, được điều chỉnh tự động để tải (hỗ trợ lên đến 16 kHz) |
| Độ phân giải tần số | Cài đặt kỹ thuật số 0,01 Hz; cài đặt tương tự 0,025% tần số tối đa |
| Chế độ điều khiển | Điều khiển véc tơ không cảm biến (SVC); Điều khiển V/F |
| mô-men xoắn khởi động | 0,5 Hz / 150% (SVC) |
| Phạm vi tốc độ | 1:100 (SVC) |
| Độ chính xác ổn định tốc độ | ±0,5% (SVC) |
| Khả năng quá tải | 150% dòng điện định mức trong 60 giây; 170% trong 12 giây; 190% trong 1,5 giây |
| Tăng mô-men xoắn | Tự động tăng mô-men xoắn; tăng thủ công 0,1% lên 30,0% |
| Đường cong V/F | Đường cong tuyến tính, đa điểm và vuông (công suất 1,2 / 1,4 / 1,6 / 1,8 / 2,0) |
| Tách V/F | Tách hoàn toàn, tách một nửa |
| Tăng tốc/giảm tốc | Đường cong tuyến tính hoặc đường cong chữ S, 0,0 đến 6500,0 giây |
| phanh DC | Tần số bắt đầu từ 0,00 Hz đến tần số tối đa; thời gian 0,0 đến 36,0 giây; hiện tại 0,0% đến 100,0% |
| Kiểm soát JOG | Tần số JOG 0,00 Hz đến tần số tối đa (mặc định 5 Hz); tăng/giảm tốc độ 0,0 đến 6500,0 giây |
| PID tích hợp | Có, đối với vòng kín áp suất, lưu lượng hoặc nhiệt độ mà không cần bộ điều khiển bên ngoài |
| AVR | Điện áp đầu ra được giữ ổn định khi điện áp lưới biến động |

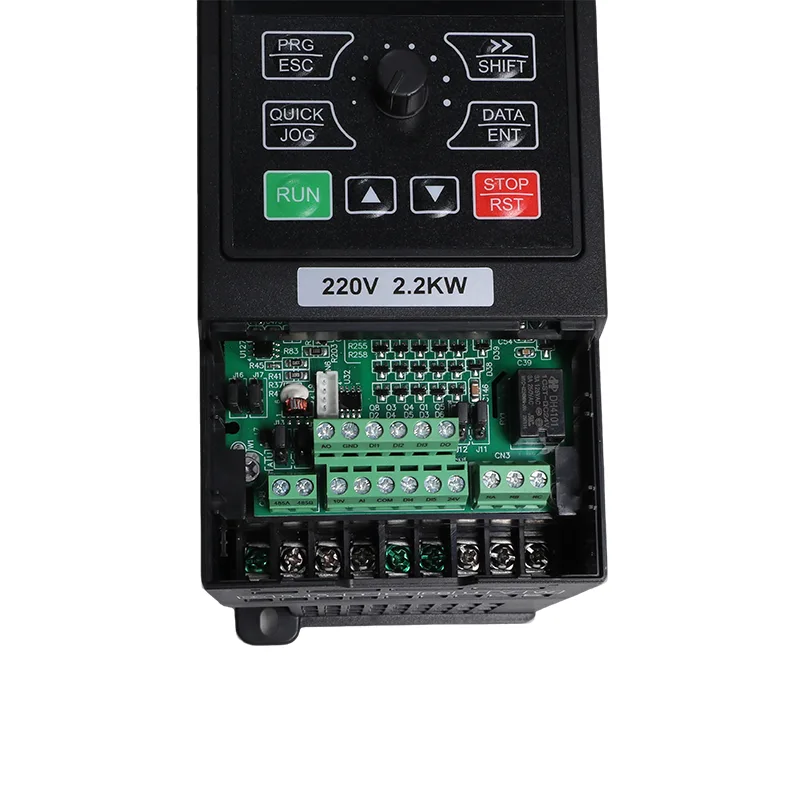

| Thiết bị đầu cuối đầu vào | 5 đầu vào kỹ thuật số, DI5 hỗ trợ xung tốc độ cao lên tới 50 kHz; 1 đầu vào tương tự 0-10 V hoặc 0-20 mA; 1 đầu vào chiết áp bàn phím |
| Thiết bị đầu cuối đầu ra | 1 đầu ra xung tốc độ cao lên tới 50 kHz; 1 đầu ra rơle; 1 đầu ra analog 0-20 mA hoặc 0-10 V |
| Giao tiếp | RS485, Modbus RTU |
| Sự bảo vệ | Phát hiện ngắn mạch động cơ khi bật nguồn, mất pha đầu ra, quá dòng, quá điện áp, dưới điện áp, quá nhiệt, quá tải, thiếu tải, ánh sáng yếu |
| Nhiệt độ hoạt động | -10°C đến 50°C; giảm 1% mỗi 1°C trên 40°C |
| Nhiệt độ bảo quản | -20°C đến 60°C |
| Độ ẩm | Dưới 95% RH, không ngưng tụ |
| Độ cao | Dưới 1000 m; giảm 1% trên 100 m từ 1000 đến 3000 m |
| Rung | Dưới 5,9 m/s² (0,6 g) |
| Bao vây | IP20, gắn tường hoặc tủ, lắp đặt dọc |
| Hệ thống phân phối | TN, TT |
| EMC / an toàn | IEC 61800-3 (C3); IEC 61800-5-1 |
Dải công suất này dành cho máy bơm ba pha nhỏ hơn và thiết bị điều khiển bằng động cơ nơi tốc độ có thể điều chỉnh, hoạt động bằng năng lượng mặt trời hoặc cả hai đều hữu ích.
Đối với hệ thống máy bơm, khả năng tăng và giảm tốc có thể điều chỉnh có thể giúp quản lý tốc độ tăng và giảm dòng chảy. Cài đặt đường dốc chính xác phụ thuộc vào điều kiện máy bơm, đường ống và thủy lực; chúng nên được lựa chọn trong quá trình vận hành thay vì chỉ giả định từ công suất động cơ.
Cấu hình mảng được đề xuất sử dụng 18 mô-đun ở công suất 250 W hoặc 15 mô-đun ở công suất 300 W trong một chuỗi. Biến tần hỗ trợ lên đến 900 VDC, với phạm vi Voc khuyến nghị là 550–750 VDC và phạm vi MPPT là 450–600 VDC. Kiểm tra điện áp mạch hở thực tế của mô-đun trong điều kiện nhiệt độ tại chỗ trước khi xác nhận chuỗi.
Đặt P8-00 thành 1 cho chế độ bơm năng lượng mặt trời hoặc 0 cho chế độ đa năng. Nền tảng tương tự kết hợp bơm năng lượng mặt trời dựa trên MPPT với điều khiển động cơ SVC/V/F, PID và Modbus RTU tích hợp, cho phép nó phục vụ các ứng dụng máy bơm hoặc máy móc nhẹ phù hợp.
P8-10 đến P8-14 định cấu hình hành vi dừng và khởi động lại khi ánh sáng yếu. Bảo vệ dưới tải và đầu vào mực nước cũng có thể hỗ trợ bảo vệ máy bơm khi được nối dây và cấu hình chính xác để lắp đặt.
Khung xe 171 × 86 × 138 mm nặng khoảng 1 kg. PID tích hợp, năm đầu vào kỹ thuật số, I/O analog và RS485 Modbus RTU cung cấp các tùy chọn tích hợp và điều khiển cục bộ mà không yêu cầu bộ điều khiển PID riêng cho các ứng dụng vòng kín được hỗ trợ.
18 mô-đun 250 W (loại 37 V) trong một chuỗi hoặc 15 mô-đun 300 W (loại 45 V). Cả hai đều đặt mảng bên trong phạm vi mạch hở 550 đến 750 VDC được khuyến nghị. Không vượt quá 900 VDC, đây là mức tối đa định mức.
Có, đó là thiết lập ngoài lưới thông thường. Đấu dây mảng vào các cực DC và bơm đến U, V và W, đặt P8-15 thành 1 để cấp nguồn năng lượng mặt trời và biến tần sẽ chạy bất cứ khi nào mảng cung cấp đủ điện áp.
Không. Điều khiển là vectơ không cảm biến hoặc V/F, cả hai đều không có phản hồi. MPPT, bảo vệ chạy khô, bảo vệ thiếu tải và PID tùy chọn cho áp suất không đổi đã có sẵn trong biến tần.
P8-09 đặt giới hạn dưới của tần số hoạt động, theo mặc định là 10,00 Hz. Cùng với ngưỡng ánh sáng yếu ở P8-10, đó là nguyên nhân ngăn ổ đĩa quay máy bơm quá chậm để di chuyển nước.
Qua RS485 với Modbus RTU, vâng. Tần số hoạt động, điện áp bus, dòng điện đầu ra, công suất đầu ra, trạng thái DI và DO và chế độ cung cấp hiện tại đều có thể đọc được từ nhóm giám sát U0, với chế độ cung cấp ở U0-49 hiển thị lưới điện hoặc năng lượng mặt trời.
Đúng. Một phần lớn kích thước này vận chuyển ở chế độ đa năng, điều khiển quạt nhà kính, máy bơm xưởng, tuần hoàn chất làm mát và máy nén nhỏ sử dụng nguồn điện 380 V mà không cần lắp đặt ở bất kỳ đâu tại chỗ. Cùng phần cứng, cùng thông số, chế độ khác nhau. Hãy cho chúng tôi biết bạn muốn cái nào khi đặt hàng. Một thiết bị được mua ở chế độ bơm năng lượng mặt trời được chuyển đổi bằng cách đặt P8-00 thành 0.
Hãy cho chúng tôi biết sự kết hợp và số lượng mẫu mã và chúng tôi sẽ báo giá ngày giao hàng bằng văn bản. Xếp hạng tiêu chuẩn và các đơn vị mang nhãn hiệu OEM không vận chuyển theo cùng một lịch trình vì việc in hộp và nhãn được thực hiện theo tác phẩm nghệ thuật của bạn, vì vậy bạn nên quyết định điều đó trước khi đặt hàng.
