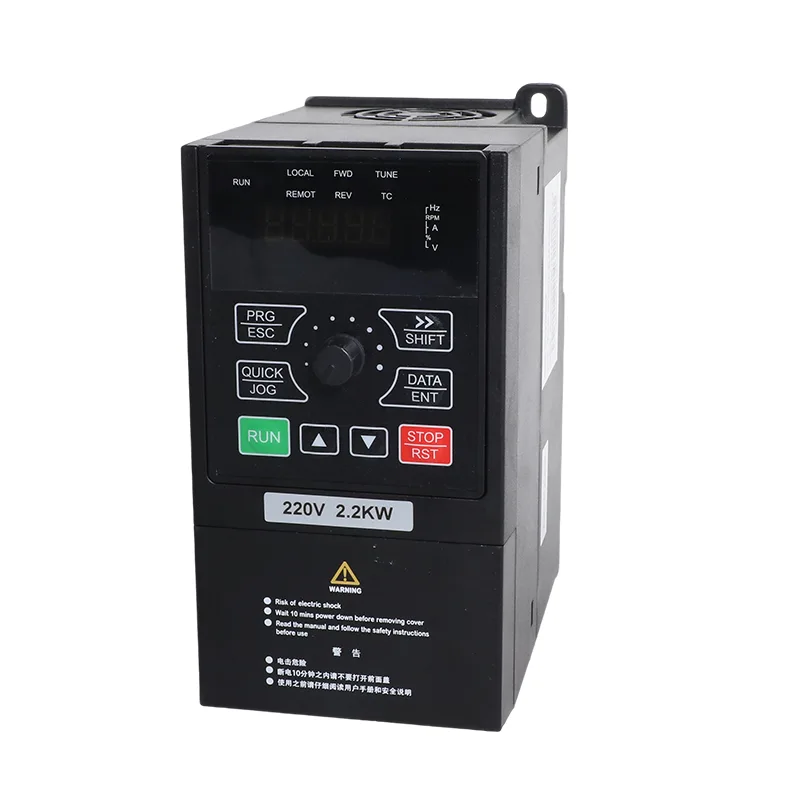

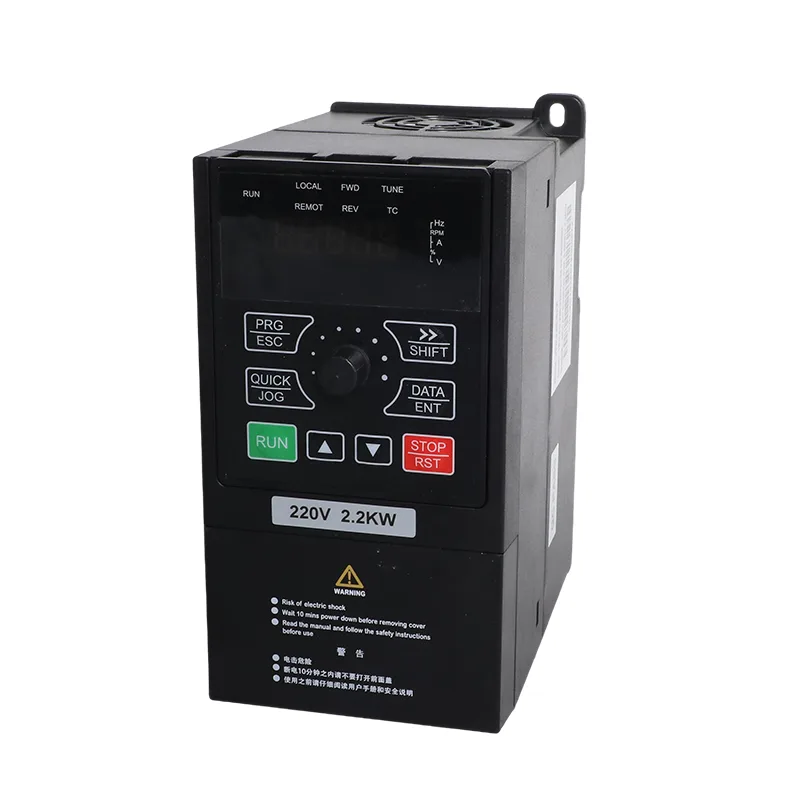

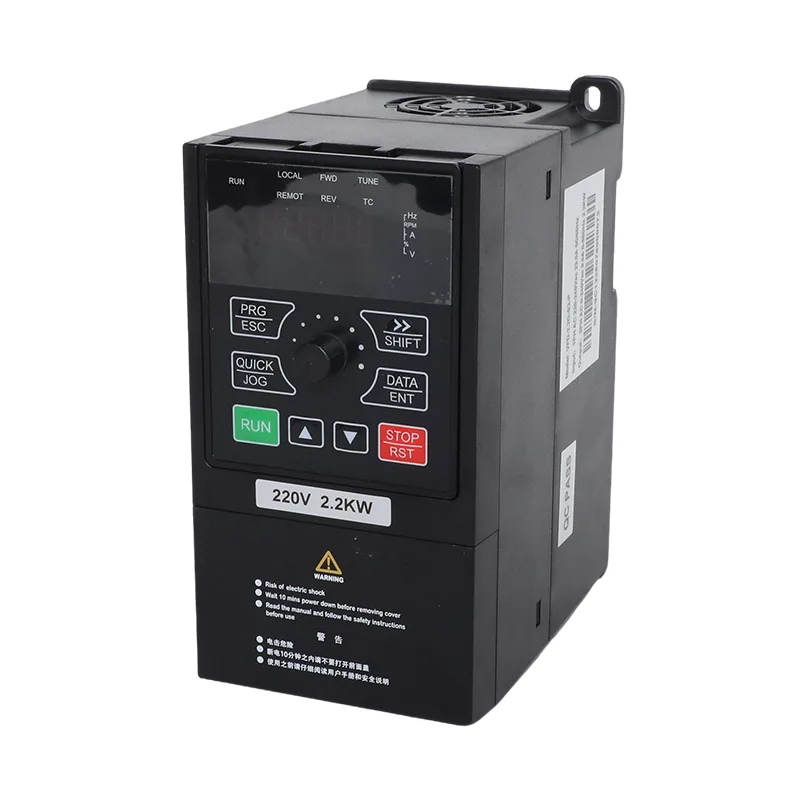

Dòng CSIVEI iMaster VFD-PC10 bao gồm các mẫu biến tần ba pha 15 kW, 18,5 kW và 22 kW. Số model tương ứng là VFD-PC10-15G-T4-MK, VFD-PC10-18.5G-T4-MK và VFD-PC10-22G-T4-MK. Dòng điện đầu ra được liệt kê của chúng lần lượt là 32 A, 37 A và 45 A, dành cho các ứng dụng động cơ đáp ứng các yêu cầu về điện của biến tần.

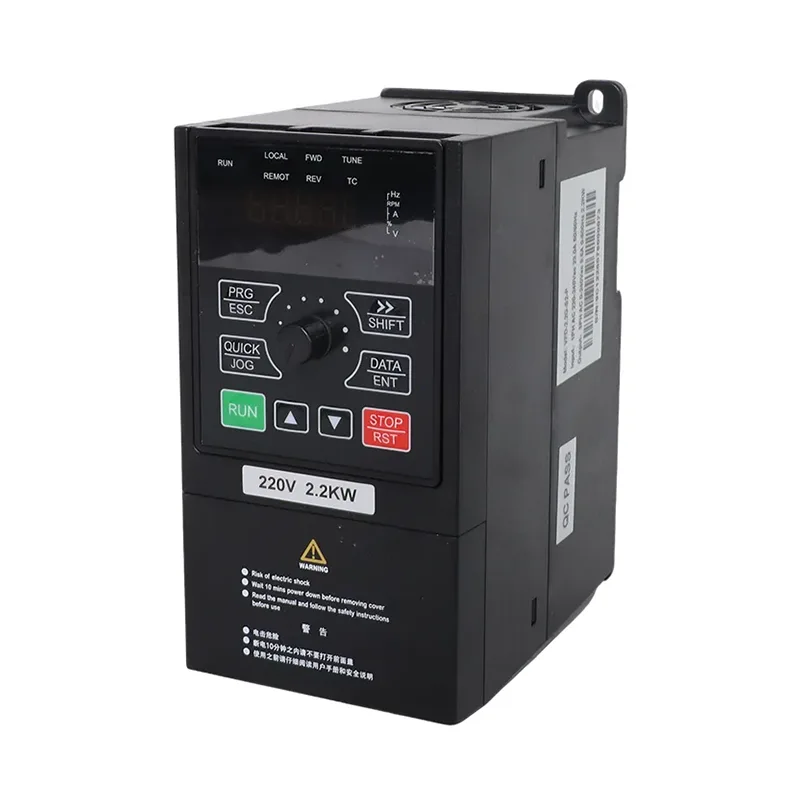

Máy bơm năng lượng mặt trời 3 pha 380V 15-22kW và Biến tần đa năng hỗ trợ hai cấu hình vận hành: chế độ bơm năng lượng mặt trời và chế độ biến tần đa năng. Chế độ bơm năng lượng mặt trời sử dụng mảng quang điện làm nguồn điện DC và bao gồm điều khiển MPPT. Chế độ đa năng cung cấp khả năng điều khiển động cơ có tần số thay đổi bằng cách sử dụng điều khiển vectơ không cảm biến (SVC) hoặc điều khiển V/F.

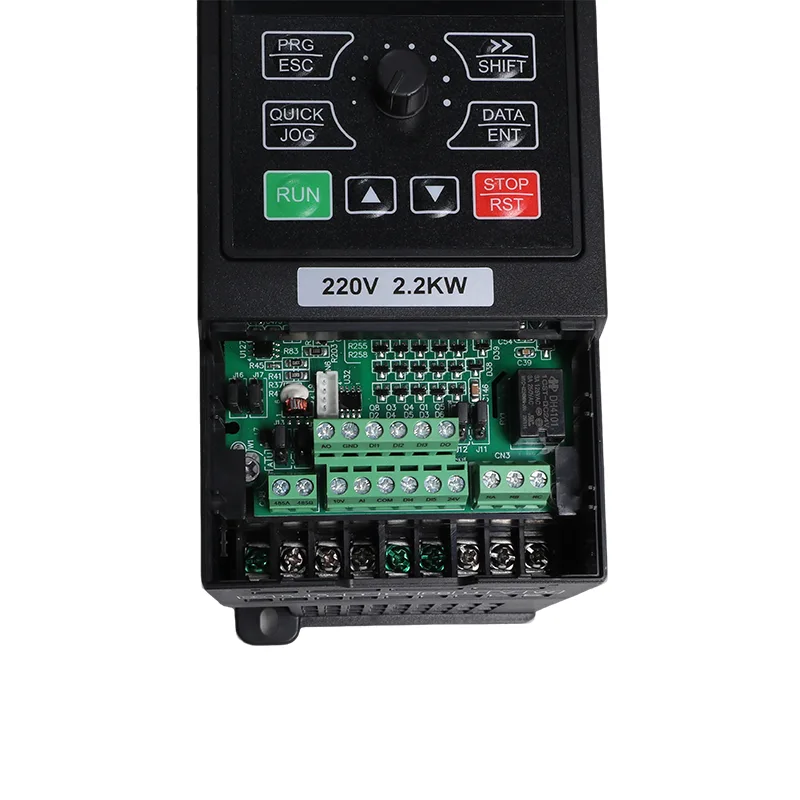

Sơ đồ mạch chính được cung cấp cho dải công suất này xác định các cực P+ và PB để kết nối điện trở hãm bên ngoài. Kết nối này phù hợp khi ứng dụng yêu cầu điện trở hãm để giảm tốc có kiểm soát. Việc lựa chọn điện trở, nối dây và giới hạn vận hành phải tuân theo tài liệu kỹ thuật của mẫu máy hiện hành.
| Mục | VFD-PC10-15G-T4-MK | VFD-PC10-18.5G-T4-MK | VFD-PC10-22G-T4-MK |
| Động cơ áp dụng | 15 kW / 20 mã lực | 18,5 mã lực / 25 mã lực | 22 kW / 30 mã lực |
| Công suất danh nghĩa | 37 kVA | 44 kVA | 60 kVA |
| Dòng điện đầu vào | 37,9 A | 46,7 A | 55,6 A |
| Dòng điện đầu ra | 32 A | 37 A | 45 A |
| Điện áp đầu vào AC | AC 3 PH 380 V (-15%) đến 440 V (+10%) | ||
| Tối đa. Điện áp đầu vào DC | 900 VDC | ||
| Phạm vi Voc được đề xuất | 550 đến 750 VDC | ||
| Phạm vi MPPT được đề xuất | 450 đến 600 VDC | ||
| Dải điện áp khởi động | 300 đến 900 VDC, có thể điều chỉnh thông số | ||
| Thiết bị đầu cuối điện trở phanh | P+ và PB, điện trở ngoài | ||
| Độ ồn | Tối đa 65dBA |
Kiểm tra bảng tên động cơ và dòng điện đầu ra định mức của biến tần trước khi chọn model. Chỉ riêng mức đánh giá kW của biến tần không đủ để thiết lập sự phù hợp cho mọi hoạt động của động cơ hoặc máy bơm. Xác nhận các giới hạn điện áp dụng đối với tài liệu dành cho mẫu máy chính xác.
Bảng cấu hình được cung cấp liệt kê các đại lượng mô-đun khác nhau cho các mẫu 15 kW, 18,5 kW và 22 kW. Những sự sắp xếp này phải được coi là cấu hình tham chiếu và được kiểm tra dựa trên bảng dữ liệu môđun PV và điều kiện địa điểm trước khi lắp đặt.
| Người mẫu | Mô-đun 37±1 V, 250 W±5 Wp | Mô-đun 45±1 V, 300 W±5 Wp | ||
| Mô-đun trên mỗi chuỗi | Dây | Mô-đun trên mỗi chuỗi | Dây | |
| VFD-PC10-15G-T4-MK | 18 | 4 | 15 | 4 |
| VFD-PC10-18.5G-T4-MK | 18 | 5 | 15 | 5 |
| VFD-PC10-22G-T4-MK | 18 | 6 | 15 | 6 |
Công suất mảng PV danh nghĩa ở trên được tính từ công suất và số lượng mô-đun đã nêu. Nó không thể thay thế cho một thiết kế hệ thống PV hoàn chỉnh.
Điện áp đầu vào DC tối đa được liệt kê là 900 VDC. Dải điện áp mạch hở được đề xuất là 550–750 VDC và phạm vi hoạt động MPPT được đề xuất là 450–600 VDC. Các giá trị này mô tả các giới hạn vận hành khác nhau và không được sử dụng thay thế cho nhau.
Trước khi hoàn tất việc sắp xếp chuỗi, hãy tính toán điện áp mạch hở dự kiến bằng cách sử dụng hệ số Voc và nhiệt độ của mô-đun đã chọn. Việc tính toán phải tính đến nhiệt độ dự kiến tối thiểu của địa điểm. Xác minh rằng điện áp chuỗi thời tiết lạnh được tính toán vẫn nằm trong giới hạn đầu vào DC tối đa của biến tần và điện áp hoạt động bình thường phù hợp với phạm vi MPPT đã chỉ định.
Dây quang điện, cáp DC, bộ cách ly, bảo vệ quá dòng, bảo vệ đột biến và thiết bị kết hợp phải được coi là một phần của quá trình lắp đặt tổng thể. Các thiết bị được yêu cầu và xếp hạng của chúng phụ thuộc vào cấu hình mảng, cách bố trí hệ thống dây điện, tuyến cáp và các yêu cầu về điện hiện hành.
Đối với các chuỗi song song, hãy xác nhận bố trí bộ kết hợp và bảo vệ chuỗi cần thiết với hướng dẫn cài đặt biến tần và nhà thiết kế hệ thống PV. Các yêu cầu bảo vệ chống đột biến cũng phải được xác định từ cách bố trí lắp đặt và hướng dẫn áp dụng. Không chọn các thiết bị bảo vệ DC chỉ từ công suất định mức của biến tần.
| Mục | Đặc điểm kỹ thuật |
| Tần số định mức | 50/60Hz |
| Dải tần số đầu vào | ±5% (47,5 đến 63 Hz) |
| Điện áp đầu ra | 0 đến điện áp đầu vào |
| Tần số đầu ra | 0,1 đến 500 Hz |
| Tần số tối đa | 0 đến 500 Hz (điều khiển SVC và V/F) |
| Tần số sóng mang | 0,8 kHz đến 8 kHz, được điều chỉnh tự động để tải (hỗ trợ lên đến 16 kHz) |
| Độ phân giải tần số | Cài đặt kỹ thuật số 0,01 Hz; cài đặt tương tự 0,025% tần số tối đa |
| Chế độ điều khiển | Điều khiển véc tơ không cảm biến (SVC); Điều khiển V/F |
| mô-men xoắn khởi động | 0,5 Hz / 150% (SVC) |
| Phạm vi tốc độ | 1:100 (SVC) |
| Độ chính xác ổn định tốc độ | ±0,5% (SVC) |
| Khả năng quá tải | 150% dòng điện định mức trong 60 giây; 170% trong 12 giây; 190% trong 1,5 giây |
| Tăng mô-men xoắn | Tự động tăng mô-men xoắn; tăng thủ công 0,1% lên 30,0% |
| Đường cong V/F | Đường cong tuyến tính, đa điểm và vuông (công suất 1,2 / 1,4 / 1,6 / 1,8 / 2,0) |
| Tách V/F | Tách hoàn toàn, tách một nửa |
| Tăng tốc/giảm tốc | Đường cong tuyến tính hoặc đường cong chữ S, 0,0 đến 6500,0 giây |
| phanh DC | Tần số bắt đầu từ 0,00 Hz đến tần số tối đa; thời gian 0,0 đến 36,0 giây; hiện tại 0,0% đến 100,0% |
| Kiểm soát JOG | Tần số JOG 0,00 Hz đến tần số tối đa (mặc định 5 Hz); tăng/giảm tốc độ 0,0 đến 6500,0 giây |
| PID tích hợp | Có, đối với vòng kín áp suất, lưu lượng hoặc nhiệt độ mà không cần bộ điều khiển bên ngoài |
| AVR | Điện áp đầu ra được giữ ổn định khi điện áp lưới biến động |
| Thiết bị đầu cuối đầu vào | 5 đầu vào kỹ thuật số, DI5 hỗ trợ xung tốc độ cao lên tới 50 kHz; 1 đầu vào tương tự 0-10 V hoặc 0-20 mA; 1 đầu vào chiết áp bàn phím |
| Thiết bị đầu cuối đầu ra | 1 đầu ra xung tốc độ cao lên tới 50 kHz; 1 đầu ra rơle; 1 đầu ra analog 0-20 mA hoặc 0-10 V |
| Giao tiếp | RS485, Modbus RTU |
| Sự bảo vệ | Phát hiện ngắn mạch động cơ khi bật nguồn, mất pha đầu ra, quá dòng, quá điện áp, dưới điện áp, quá nhiệt, quá tải, thiếu tải, ánh sáng yếu |
| Nhiệt độ hoạt động | -10°C đến 50°C; giảm 1% mỗi 1°C trên 40°C |
| Nhiệt độ bảo quản | -20°C đến 60°C |
| Độ ẩm | Dưới 95% RH, không ngưng tụ |
| Độ cao | Dưới 1000 m; giảm 1% trên 100 m từ 1000 đến 3000 m |
| Rung | Dưới 5,9 m/s² (0,6 g) |
| Bao vây | IP20, gắn tường hoặc tủ, lắp đặt dọc |
| Hệ thống phân phối | TN, TT |
| EMC / an toàn | IEC 61800-3 (C3); IEC 61800-5-1 |
Chế độ bơm năng lượng mặt trời dành cho các ứng dụng bơm được cấp nguồn bằng mảng quang điện. Các chức năng điều khiển được liệt kê bao gồm theo dõi điểm công suất tối đa (MPPT) và logic bảo vệ ánh sáng yếu.
Lượng điện năng có sẵn cho máy bơm phụ thuộc vào bức xạ mặt trời, cấu hình mảng PV, yêu cầu của động cơ, đặc tính của máy bơm và điều kiện địa điểm. Do đó, mảng phải được thiết kế phù hợp với giới hạn điện áp của biến tần cũng như nhiệm vụ cung cấp nước cần thiết.
Trong trường hợp cần dự phòng lưới điện hoặc máy phát điện, hãy xác nhận bố trí chuyển mạch đầu vào và nối dây theo sơ đồ mô hình hiện hành. Các thành phần chuyển mạch bên ngoài có thể được yêu cầu tùy thuộc vào hệ thống được cấu hình; không cho rằng tất cả các chức năng chuyển đổi nguồn đều có trong biến tần.
Chế độ đa năng cung cấp khả năng điều khiển tần số thay đổi cho thiết bị điều khiển bằng động cơ tương thích. Các chức năng được liệt kê bao gồm điều khiển SVC và V/F, PID, khả năng tăng và giảm tốc có thể điều chỉnh và giao tiếp RS485 Modbus RTU.
Chế độ vận hành được chọn thông qua tham số P8-00 theo cấu hình được cung cấp. Chế độ chính xác và các thông số điều khiển phải được xác nhận trong quá trình vận hành thử, sử dụng hướng dẫn dành cho kiểu máy và phiên bản chương trình cơ sở cụ thể.
Sơ đồ mạch chính cho các mẫu 15 kW, 18,5 kW và 22 kW xác định các cực P+ và PB cho điện trở hãm bên ngoài. Kết nối này có thể phù hợp khi một ứng dụng yêu cầu giảm tốc có kiểm soát thay vì cho phép động cơ dừng lại.
Sự cần thiết của điện trở hãm phụ thuộc vào quán tính tải, yêu cầu giảm tốc và nhiệm vụ vận hành. Xác nhận thông số kỹ thuật của điện trở, yêu cầu nối dây và điều kiện hãm cho phép trong hướng dẫn sử dụng hiện hành trước khi lắp đặt.
Các thông số kỹ thuật chung được cung cấp liệt kê các mức xếp hạng quá tải ngắn hạn sau đây:
| Mức độ quá tải | Khoảng thời gian |
|---|---|
| 150% dòng định mức | 60 giây |
| 170% dòng định mức | 12 giây |
| 190% dòng định mức | 1,5 giây |
Những xếp hạng này mô tả khả năng quá tải được liệt kê. Bản thân họ không đảm bảo rằng một động cơ cụ thể có thể khởi động thành công. Việc lựa chọn phải tính đến dòng điện định mức của động cơ, tải của máy bơm, thời gian tăng tốc và trình tự khởi động dự định.
Các chế độ điều khiển được liệt kê là điều khiển vectơ không cảm biến (SVC) và điều khiển V/F. Theo SVC, thông số kỹ thuật chung liệt kê mô-men xoắn khởi động là 150% ở 0,5 Hz, phạm vi tốc độ 1:100 và độ chính xác ổn định tốc độ là ± 0,5%.
Chức năng PID tích hợp được liệt kê để điều khiển vòng kín các biến như áp suất, lưu lượng và nhiệt độ. Các cảm biến, tín hiệu phản hồi và trình tự điều khiển cần thiết phải được cấu hình cho ứng dụng thực tế.
Các chức năng bảo vệ được liệt kê bao gồm:
Nguồn được cung cấp cũng liệt kê các cảnh báo liên quan đến đầu vào năng lượng mặt trời yếu, bình chứa đầy, thiếu nước và động cơ hoạt động kém tải. Mã cảnh báo và ý nghĩa phải được kiểm tra dựa trên hướng dẫn sử dụng của model chính xác trước khi sử dụng để cài đặt hoặc khắc phục sự cố.
Thông tin sản phẩm được cung cấp cho biết các mẫu 15 kW, 18,5 kW và 22 kW sử dụng cùng một nền tảng điều khiển, có bố cục đầu cuối, đánh số thông số và thao tác bàn phím nhất quán trên ba mức xếp hạng. Xác nhận chi tiết thông số và hệ thống dây điện áp dụng cho model được cung cấp trước khi vận hành thử.
Giao tiếp RS485 với Modbus RTU được liệt kê là tiêu chuẩn cho dòng sản phẩm này. Các giá trị giám sát và thanh ghi điều khiển có sẵn phải được xác minh trong bản đồ thanh ghi truyền thông cho phiên bản áp dụng.
Biến tần có thể được đánh giá cho các máy bơm tưới cung cấp mạng lưới kênh rạch, các vùng tưới lớn hoặc các hệ thống nước nông nghiệp khác. Cần kiểm tra dòng điện động cơ, lưu lượng nước yêu cầu, tổng cột áp, cấu hình mảng PV và các yêu cầu vận hành hàng ngày trước khi chọn mô hình.
Đối với việc lấy nước thô, chuyển đến cơ sở xử lý hoặc cung cấp cho các hồ chứa phân phối, việc lựa chọn phải tính đến công suất bơm, dữ liệu động cơ, yêu cầu điều khiển và tính sẵn có của nguồn điện dự định.
Trong các ứng dụng trong mỏ và nước mỏ, hãy xác nhận định mức động cơ máy bơm, sự thay đổi tải dự kiến, thời gian vận hành cần thiết và điều kiện lắp đặt. Biến tần phải phù hợp với yêu cầu thực tế của động cơ và địa điểm.
Đối với các trang trại nuôi cá và tôm có yêu cầu thay nước thường xuyên, bộ truyền động có thể được xem xét sử dụng thiết bị bơm tương thích. Thiết kế hệ thống phải tính đến lượng nước cần thiết, lịch trình bơm và nguồn năng lượng mặt trời hoặc AC sẵn có.
Ở chế độ đa năng, biến tần có thể được đánh giá cho các ứng dụng truyền nước, mạch làm mát và xử lý nước công nghiệp tương thích yêu cầu điều khiển động cơ có tần số thay đổi.
Cấu hình mục đích chung có thể được xem xét cho các quạt, máy thổi tương thích và các thiết bị truyền động bằng động cơ khác. Xác nhận các đặc tính tải, dữ liệu động cơ, yêu cầu giảm tốc và bất kỳ nhu cầu nào về điện trở hãm bên ngoài trước khi chọn kiểu máy.
Kiểm tra bảng tên động cơ để biết công suất, dòng điện, điện áp và tần số định mức. So sánh dòng điện định mức của động cơ với dòng điện đầu ra của model đã chọn và đánh giá các yêu cầu về tải và gia tốc trước khi xác nhận định mức biến tần.
Khi cần giảm tốc có kiểm soát, hãy đánh giá xem điện trở hãm bên ngoài có phù hợp với ứng dụng hay không. Xác minh định mức điện trở, cách bố trí đầu cuối, giới hạn nối dây và hãm theo tài liệu dành riêng cho từng mẫu máy.
Nguồn được cung cấp xác định khuyến nghị về lò phản ứng đầu ra cho việc lắp đặt máy bơm trong đó cáp dẫn động tới động cơ vượt quá 50 m. Kiểm tra sổ tay hướng dẫn liên quan để biết hướng dẫn về chiều dài cáp, yêu cầu về cuộn kháng và điều kiện lắp đặt hiện hành. Xem xét cách điện động cơ và cách bố trí cáp khi đánh giá kết nối đầu ra.
Kiểm tra thiết kế mảng, sắp xếp chuỗi song song, bộ cách ly DC, bảo vệ quá dòng, thiết bị kết hợp và các yêu cầu bảo vệ đột biến. Các thiết bị và xếp hạng phù hợp phải tuân theo hướng dẫn sử dụng biến tần, thiết kế PV và các tiêu chuẩn điện hiện hành.
Nhiệt độ hoạt động được liệt kê là -10°C đến 50°C, với yêu cầu giảm tải là 1% cho mỗi 1°C trên 40°C. Hướng dẫn độ cao được liệt kê yêu cầu giảm 1% trên 100 m từ 1000 m xuống 3000 m. Xác nhận các yêu cầu lắp đặt hiện hành cho mô hình thực tế, bao gồm mọi yêu cầu bổ sung ở độ cao cao hơn.
Định cấu hình dữ liệu động cơ, nguồn lệnh, chế độ điều khiển và cài đặt tăng tốc hoặc giảm tốc theo hướng dẫn của mô hình. Câu hỏi thường gặp được cung cấp xác định các tham số từ F3-00 đến F3-04 cho dữ liệu động cơ và khuyến nghị tự động điều chỉnh trước khi vận hành lần đầu. Thực hiện theo hướng dẫn sử dụng mô hình thực tế để biết quy trình vận hành hoàn chỉnh.
Sơ đồ mạch chính được cung cấp xác định các đầu nối P+ và PB để kết nối điện trở hãm bên ngoài trên các mẫu 15 kW, 18,5 kW và 22 kW. Việc có cần điện trở hay không phụ thuộc vào yêu cầu về tải, quán tính và giảm tốc. Đối với các mức công suất khác, hãy xác minh cách bố trí đầu cuối và các quy định về điện trở hãm trước khi đặt hàng.
Sự phù hợp phải được đánh giá bằng cách sử dụng dòng điện định mức, yêu cầu khởi động, tải bơm và cài đặt gia tốc của động cơ. Mô-men xoắn khởi động SVC được liệt kê là 150% ở tần số 0,5 Hz và định mức quá tải nối tiếp là 150% dòng điện định mức trong 60 giây. Những số liệu này không đảm bảo khả năng tương thích với mọi máy bơm chìm 22 kW. Định cấu hình dữ liệu bảng tên động cơ và làm theo hướng dẫn vận hành và tự động điều chỉnh hiện hành.
Thông tin cài đặt được cung cấp yêu cầu bộ ngắt định mức DC ở đầu vào PV, hộp kết hợp PV nơi kết hợp các chuỗi song song và thiết bị bảo vệ đột biến Loại II cho điều kiện khoảng cách mảng được chỉ định. Xác nhận các yêu cầu về xếp hạng, vị trí và khoảng cách cáp chính xác của thiết bị so với hướng dẫn lắp đặt và thiết kế hệ thống PV trước khi vận hành thử.
Mức giảm nhiệt độ được liệt kê là 1% cho mỗi 1°C trên 40°C, với phạm vi nhiệt độ hoạt động từ -10°C đến 50°C. Mức giảm độ cao được liệt kê là 1% trên 100 m từ 1000 m đến 3000 m. Nguồn được cung cấp cũng xác định yêu cầu về máy biến áp cách ly ở độ cao trên 2000 m; xác minh yêu cầu này và các điều kiện của nó trong hướng dẫn sử dụng chính xác của mẫu máy trước khi lắp đặt.
RS485 Modbus RTU được liệt kê là giao diện truyền thông. Nguồn được cung cấp xác định nhóm giám sát U0 bao gồm dòng điện đầu ra, công suất đầu ra, điện áp bus, trạng thái đầu vào và đầu ra kỹ thuật số và chế độ cung cấp ở U0-49. Xác nhận bản đồ đăng ký và dữ liệu có sẵn cho phiên bản chương trình cơ sở được cung cấp trước khi tích hợp.
Thông tin sản phẩm được cung cấp xác định chế độ bơm năng lượng mặt trời và chế độ đa năng là các tùy chọn cấu hình. Các chức năng đa năng bao gồm điều khiển SVC hoặc V/F, PID và Modbus RTU, trong khi các mẫu 15 kW đến 22 kW cũng có các đầu nối P+ và PB được xác định cho điện trở hãm bên ngoài. Thông số P8-00 được chỉ định làm thông số lựa chọn chế độ trong vật liệu được cung cấp. Xác nhận cài đặt chính xác và quy trình chuyển đổi được phép trong hướng dẫn sử dụng dành riêng cho từng mẫu máy.
Thông tin sản phẩm được cung cấp nêu rõ rằng ba xếp hạng này có chung một nền tảng điều khiển, bao gồm việc đánh số tham số nhất quán, thao tác bằng bàn phím và các quy ước bố trí thiết bị đầu cuối. Dòng điện và công suất định mức khác nhau tùy theo model, vì vậy việc lựa chọn và nối dây vẫn phải tuân theo các thông số kỹ thuật và sơ đồ cho từng thiết bị chính xác.
