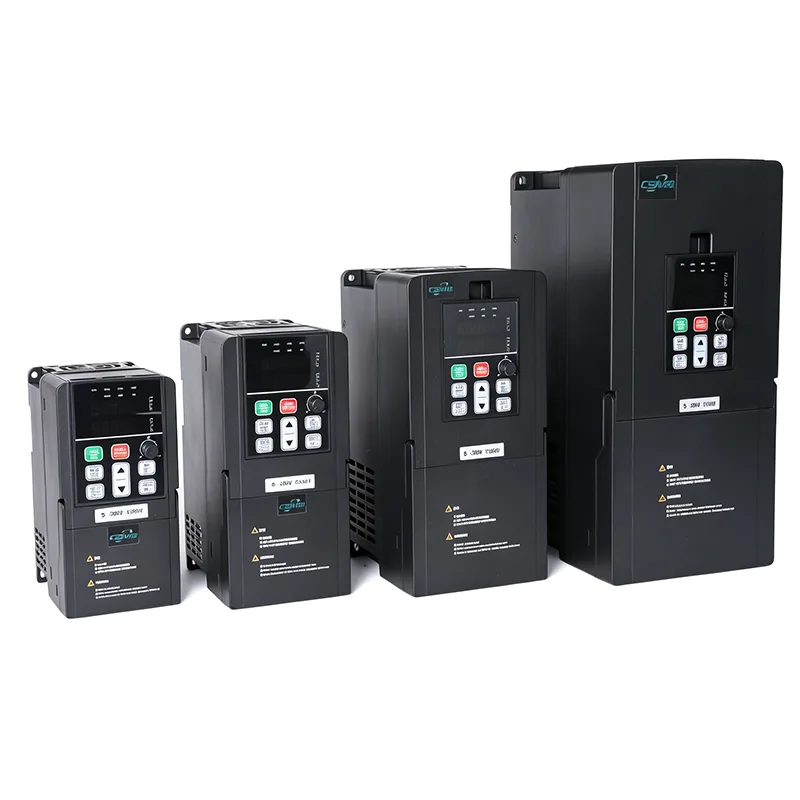

Ổ đĩa tốc độ biến thiên 3 pha 30HP 22kw VFD

Bộ truyền động tốc độ biến thiên 3 pha CSIVEI 30HP 22kw VFD là bộ truyền động cấp nhập cảnh linh hoạt để điều khiển động cơ ba pha. Được thiết kế cho các thiết bị công nghiệp nhỏ, máy móc nhà xưởng và các nhiệm vụ tự động hóa ánh sáng, nó mang lại hiệu suất đáng tin cậy trong một kích thước nhỏ gọn. Có cả chế độ điều khiển vectơ V/F và không cảm biến, bộ điều khiển PID tích hợp và hỗ trợ bàn phím ngoài hoặc vận hành từ xa. Vỏ IP20 có khả năng lắp cạnh nhau cho phép lắp đặt bảng điều khiển hiệu quả. Với cấu hình tham số dễ dàng và kết cấu chắc chắn, CSIVEI 115-132kw 3 pha 380V VFD cung cấp nền tảng vững chắc cho các ứng dụng điều khiển tốc độ động cơ cơ bản.

Thông số và thông số kỹ thuật cốt lõi

Ứng dụng điển hình

Bộ truyền động tốc độ biến thiên 3 pha CSIVEI 30HP 22kw VFD được thiết kế cho các ứng dụng công nghiệp siêu nặng đòi hỏi độ tin cậy cao:

●  Khai thác mỏ và khoáng sản – máy nghiền, máy nghiền, máy bơm bùn

●  Nước và nước thải – trạm nâng lớn, máy thổi khí, máy bơm nước thải

●  Dầu khí – máy bơm đường ống, vận chuyển dầu thô, nén khí

●  Hải quân – máy đẩy, máy đẩy mũi tàu, máy móc trên boong

●  Quạt lớn – thông gió trong đường hầm, quạt trong hầm gió, máy thổi lò cao

Cấu trúc chắc chắn và các tùy chọn mặt trước tích cực của nó đảm bảo tuân thủ các quy định về lưới điện và tiêu chuẩn hài hòa.

Hoạt động thân thiện với người dùng và thiết lập dễ dàng

Dòng CSIVEI VFD ưu tiên tính dễ sử dụng, giảm thời gian lắp đặt và đơn giản hóa hoạt động hàng ngày cho kỹ sư và nhân viên bảo trì.

Bàn phím trực quan – Bàn phím LED/LCD giúp hiển thị thông số rõ ràng và điều hướng nhanh chóng. Các nhóm tham số được tổ chức hợp lý và hỗ trợ đa ngôn ngữ đảm bảo khả năng truy cập cho người dùng toàn cầu.

Trình hướng dẫn khởi động nhanh – Thiết lập từng bước hướng dẫn người dùng cấu hình tham số cơ bản trong vài phút. Các macro ứng dụng được cấu hình sẵn (Quạt/Bơm, Băng tải, Mô-men xoắn không đổi) cho phép thiết lập một chạm cho các ứng dụng phổ biến.

Chức năng sao chép tham số – Tải các tham số từ một ổ đĩa lên bàn phím và tải xuống nhiều ổ đĩa, giảm đáng kể thời gian thiết lập cho hệ thống nhiều ổ đĩa và đảm bảo cấu hình nhất quán.

Bàn phím có thể tháo rời – Bàn phím có thể được gắn từ xa bằng cáp nối dài, cho phép vận hành thuận tiện từ cửa bảng điều khiển hoặc các vị trí ở xa.

Thiết kế nhỏ gọn – Tiết kiệm không gian cho phép lắp đặt cạnh nhau, tối đa hóa mật độ bảng điều khiển và giảm yêu cầu về kích thước tủ.

Câu hỏi thường gặp

Làm cách nào để chọn Bộ truyền động tốc độ biến thiên 3 pha 30HP 22kw VFD phù hợp cho động cơ của tôi?

Một số điều cần xem xét:

Công suất động cơ—VFD phải khớp hoặc lớn hơn một chút so với định mức động cơ.

Điện áp đầu vào—230V một pha hoặc 400V ba pha, đảm bảo phù hợp với nguồn điện của bạn.

Loại tải—tải mô-men xoắn không đổi như băng tải hoặc máy đùn thường cần VFD có kích thước 100–120% công suất động cơ. Các tải mô-men xoắn thay đổi như quạt và máy bơm thường có thể sử dụng VFD phù hợp với công suất động cơ, đồng thời giúp bạn tiết kiệm năng lượng.

Môi trường—đối với các vị trí bụi bặm, ẩm ướt hoặc ngoài trời, hãy sử dụng xếp hạng IP cao hơn (IP40, IP54, IP66) hoặc đặt ổ đĩa trong vỏ được bảo vệ.

Giao tiếp—nếu bạn cần nói chuyện với PLC hoặc SCADA, hãy kiểm tra xem biến tần có hỗ trợ giao thức của bạn không (Modbus RTU là tiêu chuẩn; Profibus, Ethernet/IP, v.v. là tùy chọn).

CSIVEI cũng có công cụ định cỡ và hỗ trợ kỹ thuật nếu bạn muốn có ý kiến ​​thứ hai.

Làm cách nào để khắc phục các lỗi thường gặp?

Biến tần hiển thị mã lỗi trên bàn phím để chẩn đoán nhanh:

●  OC (quá dòng) – kiểm tra đoản mạch, sự cố cuộn dây động cơ hoặc thời gian tăng tốc quá ngắn

●  OV (quá điện áp) – kiểm tra điện trở hãm (nếu sử dụng) hoặc thời gian giảm tốc quá ngắn

●  UV (điện áp thấp) – kiểm tra nguồn điện đầu vào và hệ thống dây điện

●  OH (quá nhiệt độ) – kiểm tra quạt làm mát, nhiệt độ môi trường và khe hở lắp đặt

●  OL (quá tải) – kiểm tra tải động cơ, tăng thời gian tăng tốc hoặc xem xét tăng kích thước ổ đĩa

●  Sách hướng dẫn có bảng mã lỗi đầy đủ với các bước chi tiết. Nếu vẫn xảy ra sự cố, bộ phận hỗ trợ kỹ thuật của CSIVEI có thể trợ giúp.

Tuổi thọ điển hình của VFD là bao nhiêu và làm cách nào để duy trì nó?

Với điều kiện và lắp đặt thích hợp, VFD có thể tồn tại từ 10–15 năm. Bảo trì chính: giữ cho vỏ máy sạch sẽ—bụi tích tụ sẽ làm giảm hiệu quả làm mát; kiểm tra quạt làm mát (thường có tuổi thọ từ 3–7 năm; thay thế nếu ồn hoặc hỏng); kiểm tra tụ điện bus DC—chúng già đi theo thời gian và nhiệt độ—nếu ổ đĩa đã được bảo quản hơn hai năm, hãy thay đổi nắp trước khi bật nguồn; theo dõi nhiệt độ môi trường xung quanh; thỉnh thoảng sao lưu các thông số vào bàn phím hoặc bộ nhớ ngoài. Việc kiểm tra nhanh sau mỗi 6–12 tháng sẽ giúp tránh những bất ngờ.

Làm cách nào để thiết lập ổ đĩa lần đầu tiên?

Ổ đĩa CSIVEI có Trình hướng dẫn khởi động nhanh hướng dẫn bạn qua những điều cần thiết trong vài phút:

Nhập dữ liệu bảng tên động cơ (nguồn, điện áp, dòng điện, tần số, RPM), chọn macro ứng dụng (Quạt/Bơm, Băng tải, Mô-men xoắn không đổi), đặt thời gian tăng tốc và giảm tốc, chọn nguồn tần số (bàn phím, đầu vào analog, giao tiếp) và chạy tự động điều chỉnh để tối ưu hóa điều khiển động cơ. Sách hướng dẫn có đầy đủ chi tiết và bàn phím có thể tháo rời để bạn có thể thao tác từ xa nếu cần.

Tôi có thể sử dụng VFD đầu vào một pha với động cơ ba pha không?

Đúng. Bộ truyền động 230V một pha của CSIVEI lấy nguồn điện ba pha đầu vào một pha và đầu ra cho động cơ. Đây là cách thiết lập phổ biến khi chỉ có nguồn điện một pha nhưng bạn muốn có hiệu suất và độ tin cậy của động cơ ba pha. Chỉ cần đảm bảo điện áp của động cơ phù hợp với đầu ra của biến tần—3 pha 230V.

Trường hợp khách hàng: Bơm tưới tiêu nông nghiệp

Một hợp tác xã nông nghiệp lớn vận hành nhiều máy bơm tưới tiêu để phục vụ các vùng trồng trọt khác nhau. Việc điều chỉnh van thủ công và máy bơm có tốc độ cố định dẫn đến việc cung cấp nước không hiệu quả và chi phí năng lượng cao.

Giải pháp: Bộ điều khiển tốc độ biến thiên 3 pha CSIVEI 30HP 22kw VFD được lắp đặt trên hai máy bơm chính, với bộ điều khiển trung tâm quản lý trình tự máy bơm dựa trên nhu cầu khu vực. PID tích hợp của biến tần duy trì áp suất không đổi trong mạng phân phối.

Kết quả:

●  Áp lực nước được tối ưu hóa cho các phương pháp tưới khác nhau (nhỏ giọt so với phun nước)

●  Mức tiêu thụ năng lượng giảm 28% trong mùa sinh trưởng

●  Giảm áp lực do búa nước và đường ống gây ra, kéo dài tuổi thọ cơ sở hạ tầng

●  Giám sát từ xa cho phép điều chỉnh theo thời gian thực thông qua thiết bị di động

●  Hợp tác xã đã tiêu chuẩn hóa bộ truyền động CSIVEI cho tất cả các hệ thống lắp đặt máy bơm mới.
