Máy bơm năng lượng mặt trời 3 pha 380V 30kW/37kW và Biến tần đa dụng VFD có hai mẫu: VFD-PC10-30G-T4-MK và VFD-PC10-37G-T4-MK. Cả hai đều sử dụng đầu vào AC ba pha và hỗ trợ bơm năng lượng mặt trời hoặc vận hành cho mục đích chung theo cấu hình đã chọn.
Trong các ứng dụng bơm năng lượng mặt trời, bộ truyền động điều khiển động cơ bơm sử dụng năng lượng từ mảng quang điện. Ở chế độ đa năng, nó cung cấp khả năng điều khiển động cơ có tần số thay đổi cho các thiết bị công nghiệp tương thích. Việc lựa chọn model phụ thuộc vào công suất và dòng điện định mức của động cơ, điều kiện vận hành máy bơm, nguồn điện sẵn có và các chức năng điều khiển cần thiết.
Đối với Máy bơm năng lượng mặt trời 3 pha 380V 30kW/37kW và Biến tần mục đích chung VFD, chế độ vận hành được chọn thông qua tham số P8-00 theo cấu hình mô hình áp dụng.
Chế độ bơm năng lượng mặt trời dành cho các ứng dụng bơm được cung cấp bởi mảng quang điện. Các chức năng điều khiển được liệt kê cho chế độ này bao gồm theo dõi điểm công suất tối đa (MPPT) và logic bảo vệ ánh sáng yếu.
Mảng PV phải được cấu hình trong giới hạn điện áp DC được chỉ định của biến tần. Công suất bơm phụ thuộc vào năng lượng mặt trời sẵn có, yêu cầu về động cơ, đặc tính của máy bơm và điều kiện địa điểm.
Trong trường hợp cần có dự phòng lưới điện hoặc máy phát điện, việc bố trí chuyển mạch đầu vào và nối dây phải tuân theo sơ đồ mô hình áp dụng. Xác nhận xem các thành phần chuyển mạch bên ngoài có cần thiết cho cài đặt đã chọn hay không thay vì giả định rằng tất cả các chức năng chuyển đổi đều có trong biến tần.
Chế độ đa năng dành cho thiết bị điều khiển bằng động cơ tương thích yêu cầu điều khiển tần số thay đổi. Các chức năng được liệt kê bao gồm điều khiển SVC và V/F, PID tích hợp, tăng tốc và giảm tốc có thể điều chỉnh và giao tiếp Modbus RTU.
Chế độ vận hành và cài đặt tham số phải được thiết lập trong quá trình vận hành. Làm theo hướng dẫn sử dụng để biết chính xác model khi định cấu hình nguồn điều khiển, dữ liệu động cơ, đầu vào và lệnh vận hành.
| Mục | VFD-PC10-30G-T4-MK | VFD-PC10-37G-T4-MK |
| Động cơ áp dụng | 30 kW / 40 mã lực | 37 kW / 50 mã lực |
| Dòng điện đầu vào | 57 A | 69 A |
| Dòng điện đầu ra | 60 A | 75 A |
| Điện áp đầu vào AC | AC 3 PH 380 V (-15%) đến 440 V (+10%) | |
| Tối đa. Điện áp đầu vào DC | 900 VDC | |
| Phạm vi Voc được đề xuất | 550 đến 750 VDC | |
| Phạm vi MPPT được đề xuất | 450 đến 600 VDC | |
| Dải điện áp khởi động | 300 đến 900 VDC, có thể điều chỉnh thông số | |
| Dải tần số đầu ra | 0 đến 500,00 Hz | |
| Độ ồn | Tối đa 65dBA |
| Người mẫu | Mô-đun 37±1 V, 250 W±5 Wp | Mô-đun 45±1 V, 300 W±5 Wp | ||
| Mô-đun trên mỗi chuỗi | Dây | Mô-đun trên mỗi chuỗi | Dây | |
| VFD-PC10-30G-T4-MK | 18 | 8 | 15 | 8 |
| VFD-PC10-37G-T4-MK | 18 | 9 | 15 | 9 |
Khi lập kế hoạch cho mảng PV, hãy coi các cấu hình ở trên là sự sắp xếp tham chiếu thay vì các quy tắc định cỡ phổ quát. Xác nhận thông số kỹ thuật của mô-đun, điều kiện vận hành máy bơm và yêu cầu của địa điểm trước khi hoàn thiện mảng.
Thiết kế chuỗi quang điện phải tính đến điện áp mạch hở thực tế (Voc), điện áp vận hành, hệ số nhiệt độ mô-đun và nhiệt độ tối thiểu của địa điểm. Xác minh rằng chuỗi Voc thời tiết lạnh được tính toán không vượt quá điện áp đầu vào DC tối đa của biến tần và điện áp hoạt động dự kiến tương thích với phạm vi MPPT của nó. Cấu hình cuối cùng cũng phải tính đến công suất động cơ của máy bơm, tổng cột áp, nhu cầu nước hàng ngày và điều kiện năng lượng mặt trời tại chỗ.
| Mục | Đặc điểm kỹ thuật |
| Tần số định mức | 50/60Hz |
| Dải tần số đầu vào | ±5% (47,5 đến 63 Hz) |
| Điện áp đầu ra | 0 đến điện áp đầu vào |
| Tần số đầu ra | 0,1 đến 500 Hz |
| Tần số tối đa | 0 đến 500 Hz (điều khiển SVC và V/F) |
| Tần số sóng mang | 0,8 kHz đến 8 kHz, được điều chỉnh tự động để tải (hỗ trợ lên đến 16 kHz) |
| Độ phân giải tần số | Cài đặt kỹ thuật số 0,01 Hz; cài đặt tương tự 0,025% tần số tối đa |
| Chế độ điều khiển | Điều khiển véc tơ không cảm biến (SVC); Điều khiển V/F |
| mô-men xoắn khởi động | 0,5 Hz / 150% (SVC) |
| Phạm vi tốc độ | 1:100 (SVC) |
| Độ chính xác ổn định tốc độ | ±0,5% (SVC) |
| Khả năng quá tải | 150% dòng điện định mức trong 60 giây; 170% trong 12 giây; 190% trong 1,5 giây |
| Tăng mô-men xoắn | Tự động tăng mô-men xoắn; tăng thủ công 0,1% lên 30,0% |
| Đường cong V/F | Đường cong tuyến tính, đa điểm và vuông (công suất 1,2 / 1,4 / 1,6 / 1,8 / 2,0) |
| Tách V/F | Tách hoàn toàn, tách một nửa |
| Tăng tốc/giảm tốc | Đường cong tuyến tính hoặc đường cong chữ S, 0,0 đến 6500,0 giây |
| phanh DC | Tần số bắt đầu từ 0,00 Hz đến tần số tối đa; thời gian 0,0 đến 36,0 giây; hiện tại 0,0% đến 100,0% |
| Kiểm soát JOG | Tần số JOG 0,00 Hz đến tần số tối đa (mặc định 5 Hz); tăng/giảm tốc độ 0,0 đến 6500,0 giây |
| PID tích hợp | Có, đối với vòng kín áp suất, lưu lượng hoặc nhiệt độ mà không cần bộ điều khiển bên ngoài |
| AVR | Điện áp đầu ra được giữ ổn định khi điện áp lưới biến động |

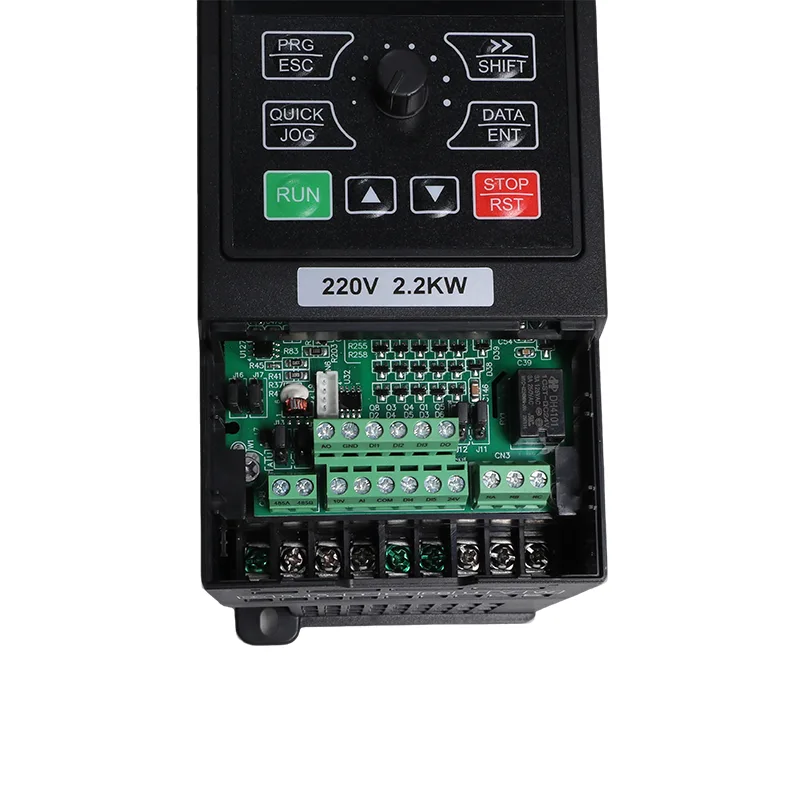

| Thiết bị đầu cuối đầu vào | 5 đầu vào kỹ thuật số, DI5 hỗ trợ xung tốc độ cao lên tới 50 kHz; 1 đầu vào tương tự 0-10 V hoặc 0-20 mA; 1 đầu vào chiết áp bàn phím |
| Thiết bị đầu cuối đầu ra | 1 đầu ra xung tốc độ cao lên tới 50 kHz; 1 đầu ra rơle; 1 đầu ra analog 0-20 mA hoặc 0-10 V |
| Giao tiếp | RS485, Modbus RTU |
| Sự bảo vệ | Phát hiện ngắn mạch động cơ khi bật nguồn, mất pha đầu ra, quá dòng, quá điện áp, dưới điện áp, quá nhiệt, quá tải, thiếu tải, ánh sáng yếu |
| Nhiệt độ hoạt động | -10°C đến 50°C; giảm 1% mỗi 1°C trên 40°C |
| Nhiệt độ bảo quản | -20°C đến 60°C |
| Độ ẩm | Dưới 95% RH, không ngưng tụ |
| Độ cao | Dưới 1000 m; giảm 1% trên 100 m từ 1000 đến 3000 m |
| Rung | Dưới 5,9 m/s² (0,6 g) |
| Bao vây | IP20, gắn tường hoặc tủ, lắp đặt dọc |
| Hệ thống phân phối | TN, TT |
| EMC / an toàn | IEC 61800-3 (C3); IEC 61800-5-1 |
Biến tần có điện áp đầu vào DC tối đa được liệt kê là 900 VDC và phạm vi hoạt động MPPT được khuyến nghị là 450–600 VDC. Các giá trị này phục vụ các mục đích khác nhau: điện áp đầu vào tối đa là giới hạn trên, trong khi phạm vi MPPT liên quan đến hoạt động quang điện bình thường.
Điện áp mạch hở và điện áp hoạt động của mảng phải được đánh giá riêng trong quá trình thiết kế hệ thống. Không sử dụng điện áp đầu vào tối đa làm điện áp hoạt động mục tiêu cho mảng PV.
Các phương pháp điều khiển được liệt kê là điều khiển vectơ không cảm biến (SVC) và điều khiển V/F. Trong SVC, mômen khởi động được chỉ định là 150% tại 0,5 Hz. Phạm vi tốc độ được liệt kê là 1:100, với độ chính xác ổn định tốc độ là ± 0,5%.
Hiệu suất thực tế của động cơ phụ thuộc vào các thông số động cơ, đặc tính tải, điều kiện lắp đặt và cài đặt vận hành.
Chức năng PID tích hợp có thể được sử dụng cho các ứng dụng điều khiển vòng kín liên quan đến áp suất, lưu lượng hoặc nhiệt độ, nơi cung cấp các cảm biến và cấu hình hệ thống cần thiết.
Giao tiếp thông qua RS485 sử dụng Modbus RTU. Các đầu vào và đầu ra kỹ thuật số và analog có sẵn hỗ trợ các chức năng giám sát và điều khiển được cấu hình.
Các chức năng bảo vệ không thay thế việc lựa chọn động cơ, bảo vệ điện, thực hành nối dây hoặc vận hành hệ thống chính xác.
Xếp hạng quá tải được liệt kê là:
| Mức độ quá tải | Khoảng thời gian |
|---|---|
| 150% dòng định mức | 60 giây |
| 170% dòng định mức | 12 giây |
| 190% dòng định mức | 1,5 giây |
Các xếp hạng này mô tả khả năng quá tải ngắn hạn được chỉ định. Bản thân chúng không thiết lập sự phù hợp cho các yêu cầu khởi động của một máy bơm cụ thể. Dòng điện định mức của động cơ, thời gian tăng tốc và đặc tính tải phải được kiểm tra trong quá trình lựa chọn.
Thích hợp để đánh giá trong các hệ thống bơm tưới tiêu trong đó định mức động cơ, công suất bơm và mảng quang điện sẵn có phù hợp với thông số kỹ thuật của biến tần. Nhu cầu nước, tổng cột nước và điều kiện năng lượng mặt trời của khu vực cần được xem xét khi cấu hình hệ thống.
Có thể được xem xét sử dụng cho máy bơm chuyển và nạp nước thô tương thích. Xác nhận dòng điện động cơ, tần số hoạt động cần thiết, yêu cầu điều khiển và mọi cách bố trí nguồn điện dự phòng trước khi chọn kiểu máy.
Ở chế độ đa năng, biến tần có thể được sử dụng cho các ứng dụng bơm công nghiệp tương thích, bao gồm truyền nước xử lý, tuần hoàn nước làm mát và các hệ thống dẫn động bằng động cơ khác yêu cầu điều khiển tần số thay đổi.
Đối với các hệ thống lắp đặt có khả năng sử dụng lưới hạn chế hoặc thay đổi, biến tần có thể được đánh giá như một phần của hệ thống bơm năng lượng mặt trời với nguồn cung cấp dự phòng được thiết kế phù hợp. Nguồn dự phòng, sắp xếp chuyển đổi và trình tự vận hành phải được xác nhận cho cài đặt cụ thể.
Kiểm tra bảng tên động cơ, dòng điện định mức, điện áp, công suất và yêu cầu vận hành. Chỉ riêng công suất định mức của bộ truyền động là không đủ để thiết lập khả năng tương thích với mọi động cơ máy bơm.
Xác nhận thông số kỹ thuật của mô-đun và tính toán điện áp chuỗi ở nhiệt độ dự kiến thấp nhất của địa điểm. Đảm bảo rằng Voc được tính tối đa vẫn nằm trong giới hạn đầu vào DC của biến tần và hoạt động bình thường tương thích với phạm vi MPPT.
Nếu cần vận hành lưới điện hoặc máy phát điện, hãy xác minh điện áp, tần số, công suất, hệ thống dây điện và các thành phần chuyển đổi nguồn AC được chỉ định cho quá trình lắp đặt. Không kết nối hoặc chuyển đổi nguồn điện mà không tuân theo sơ đồ nối dây của mô hình.
Đối với cáp động cơ dài hơn 50 m, hãy kiểm tra sổ tay hướng dẫn hiện hành để biết các khuyến nghị về cuộn kháng đầu ra và chiều dài cáp được phép. Chiều dài cáp, cách điện động cơ và điều kiện lắp đặt ảnh hưởng đến sự phù hợp của kết nối đầu ra.
Tính đến nhiệt độ môi trường xung quanh, độ cao, thông gió và điều kiện bao vây. Yêu cầu giảm tải nên được áp dụng khi việc lắp đặt vượt quá các điều kiện vận hành đã chỉ định.
Vỏ IP20 không cung cấp khả năng bảo vệ chống lại sự xâm nhập của nước. Lắp đặt biến tần trong môi trường và vỏ bọc phù hợp với các yêu cầu về mức bảo vệ, nhiệt độ và thông gió được chỉ định.
Chín chuỗi gồm 18 mô-đun ở 250 W hoặc chín chuỗi 15 ở 300 W, tức là 162 hoặc 135 mô-đun. Hãy coi đó là điểm khởi đầu và kích thước so với lượng nước hàng ngày và tổng cột nước, bởi vì mảng xác định công suất chứ không phải công suất động cơ.
Đúng. Bất kỳ nguồn ba pha 380 V nào trên R, S và T đều hoạt động như nguồn cung cấp dự phòng. Đặt P8-15 thành 2 để bắt buộc vận hành nguồn điện hoặc máy phát hoặc về 0 để chuyển đổi tự động. Trước tiên, hãy xác nhận độ ổn định của điện áp máy phát, vì biến tần hoạt động khi quá điện áp hoặc thấp áp giống như bất kỳ biến tần nào.
Trong nhà, tránh ánh nắng trực tiếp, không có khí ăn mòn hoặc dễ cháy, không có bụi dẫn điện. Môi trường xung quanh -10°C đến 50°C với nhiệt độ giảm trên 40°C, độ ẩm dưới 95% RH không ngưng tụ, độ cao dưới 1000 m mà không giảm định mức, độ rung dưới 5,9 m/s². Vỏ bọc là IP20 nên cần có tủ hoặc nhà máy bơm sạch sẽ.
Hướng dẫn sử dụng khuyến nghị nên đặt máy bơm cách bộ truyền động hơn 50 m, điều này thường gặp ở quy mô này. Nó bảo vệ lớp cách điện của động cơ khỏi điện áp phản xạ trên các dây cáp dài và giảm nguy cơ hỏng cuộn dây trong nhiều năm hoạt động.
150% dòng điện định mức trong 60 giây, 170% trong 12 giây và 190% trong 1,5 giây. Trên thiết bị 37 kW, dòng điện là 112,5 A trong một phút, đủ để khởi động một tàu lặn lớn và cho các xung tải nhất thời.
Đúng. Đặt hàng ở chế độ đa năng và P8-00 được thiết lập phù hợp trước khi xuất xưởng, cung cấp cho bạn một biến tần tiêu chuẩn với điều khiển SVC hoặc V/F, PID, Modbus và bộ bảo vệ đầy đủ. Chế độ bơm năng lượng mặt trời là lựa chọn khác. Hãy cho chúng tôi biết dự án cần cái nào. Sau đó, thiết bị ở chế độ bơm năng lượng mặt trời được chuyển sang mục đích chung với P8-00 ở mức 0, đây là sự thay đổi tham số chứ không phải là quay trở lại.
Hãy gửi cho chúng tôi xếp hạng máy bơm, tổng cột áp, lượng nước hàng ngày và vị trí địa điểm, sau đó chúng tôi sẽ gửi lại mô hình truyền động, cấu hình mảng và danh sách bảo vệ DC dưới dạng một gói. Giá cả, thời gian thực hiện và các điều khoản OEM được trích dẫn cùng nhau để bạn có thể chuyển toàn bộ nội dung đến khách hàng của mình trong một tài liệu.
