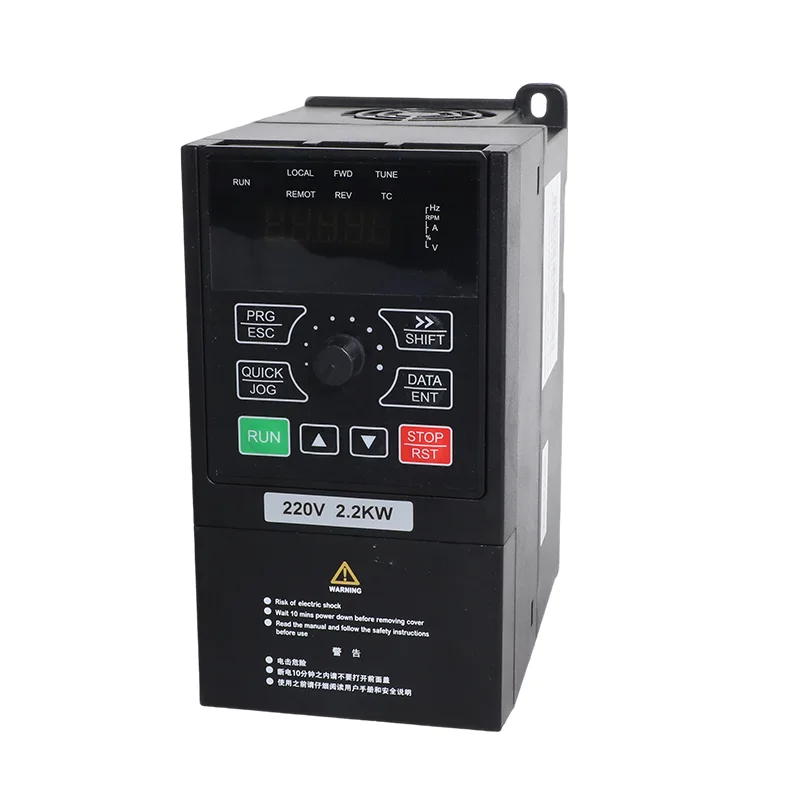

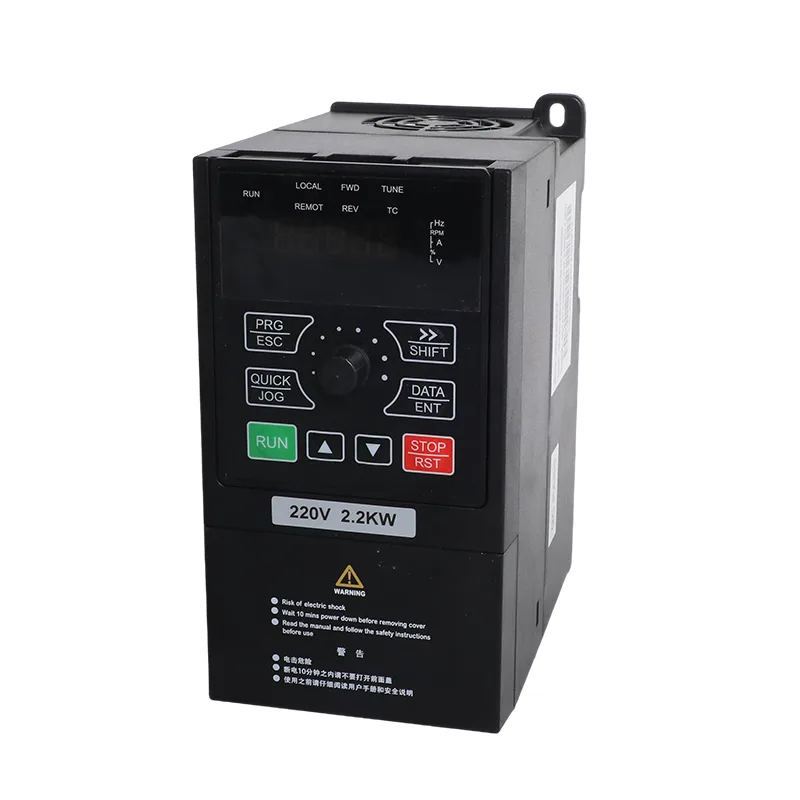

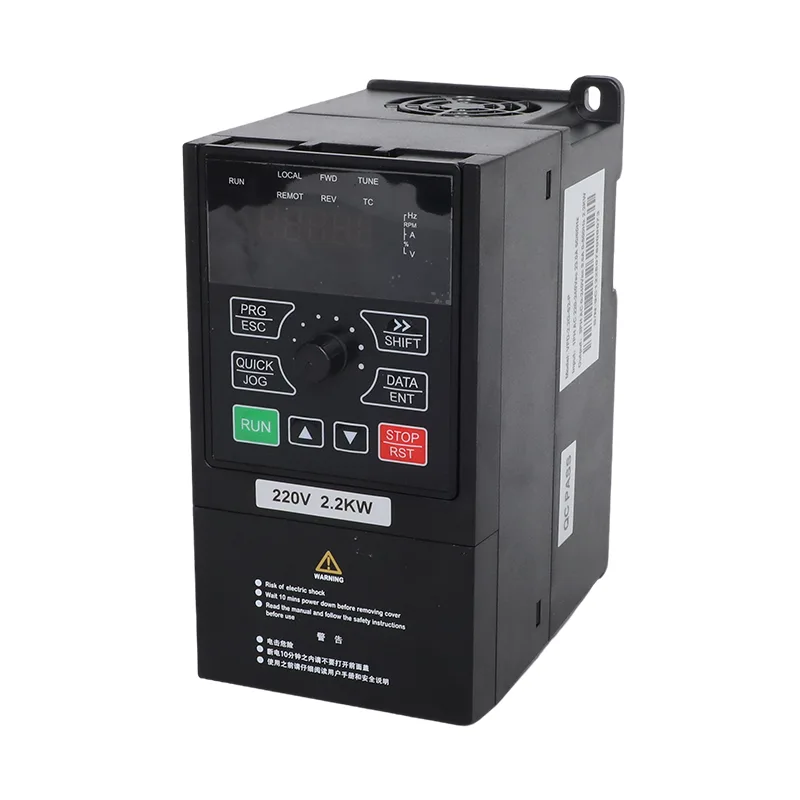

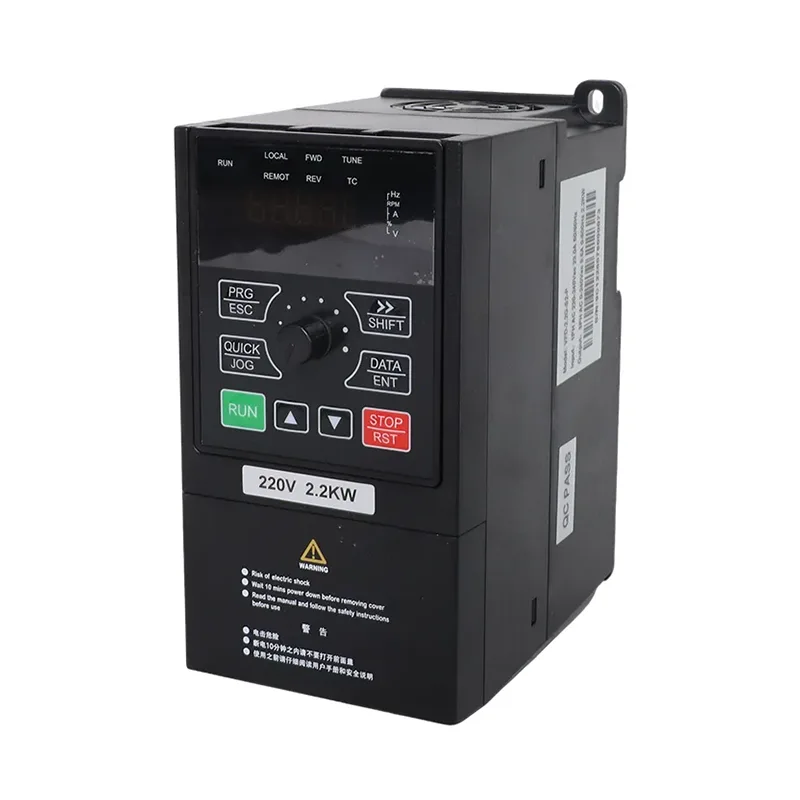

Máy bơm năng lượng mặt trời 1 pha 230V CSIVEI 4,0kW/5,5kW và Bộ biến tần đa năng VFD dành cho các địa điểm cần vận hành động cơ 4,0 kW hoặc 5,5 kW nhưng có nguồn điện xoay chiều một pha thay vì kết nối tiện ích ba pha. VFD-PC10-4.0G-S2-MK cung cấp dòng điện đầu ra 17 A, trong khi VFD-PC10-5.5G-S2-MK cung cấp dòng điện đầu ra 25 A. Dòng điện đầu vào AC được liệt kê của chúng lần lượt là 32 A và 45 A, do đó, mạch cấp nguồn, cầu dao và cáp phải được chọn cho dòng điện đầu vào thực tế.
Về phía DC, biến tần chấp nhận một mảng quang điện được cấu hình theo giới hạn điện áp của nó. Phạm vi MPPT khuyến nghị là 250–350 VDC, phạm vi điện áp mạch hở mảng khuyến nghị là 360–430 VDC và điện áp đầu vào DC tối đa là 450 VDC. Các giới hạn này đặc biệt quan trọng khi các chuỗi được kết nối song song hoặc khi mảng hoạt động trong điều kiện lạnh, nơi điện áp mạch hở mô-đun có thể tăng lên.
Chế độ bơm năng lượng mặt trời (P8-00 = 1): Biến tần sử dụng MPPT để bơm quang điện và cung cấp các chức năng liên quan đến máy bơm, bao gồm xử lý ánh sáng yếu, bảo vệ thiếu tải và các tùy chọn kiểm soát mực nước. Khi sao lưu lưới là một phần của quá trình cài đặt, các tham số chuyển đổi và bố trí chuyển mạch bên ngoài phải được cấu hình theo hướng dẫn.
Chế độ đa năng (P8-00 = 0): Biến tần hoạt động như một biến tần thông thường với điều khiển SVC hoặc V/F, tích hợp PID và giao tiếp RS485 Modbus RTU. Chế độ này có thể được sử dụng cho máy bơm, quạt, máy thổi tương thích và các thiết bị chạy bằng động cơ khác mà không cần sử dụng chức năng điều khiển máy bơm năng lượng mặt trời.
Chế độ vận hành có thể được cài đặt trước khi vận chuyển và thay đổi thông qua P8-00 khi yêu cầu ứng dụng thay đổi. Điều này cung cấp cho các nhà phân phối và người lắp đặt một cách để chỉ định mục đích sử dụng trong khi vẫn giữ được tùy chọn cấu hình lại biến tần sau này, tùy theo xếp hạng động cơ, hệ thống dây điện và cài đặt thông số phù hợp.
Để bơm năng lượng mặt trời, Máy bơm năng lượng mặt trời 1 pha 230V 4,0kW/5,5kW và Bộ biến tần đa năng VFD sử dụng bố cục chuỗi dành riêng cho từng mẫu: phiên bản 4,0 kW sử dụng hai chuỗi song song, trong khi phiên bản 5,5 kW sử dụng ba chuỗi. Với các mô-đun 37±1 V, 250 W±5 Wp, bảng chỉ định 11 mô-đun trên mỗi chuỗi; với các mô-đun 45±1 V, 300 W±5 Wp, nó chỉ định 9 mô-đun trên mỗi chuỗi. Trước khi kết nối mảng, hãy tính toán điện áp mạch hở chuỗi bằng cách sử dụng dữ liệu mô-đun đã chọn và điều kiện nhiệt độ cục bộ, đồng thời giữ nó trong giới hạn đã nêu của biến tần.
Đối với các hệ thống lắp đặt sử dụng bể chứa hoặc phụ thuộc vào lượng nước giếng sẵn có, biến tần hỗ trợ các tùy chọn đầu vào mực nước và bảo vệ dưới tải. Tính năng phát hiện mực nước AI có thể được định cấu hình bằng P8-18, với ngưỡng và độ trễ khi ngủ được đặt qua P8-19 và P8-20. Hành vi đặt lại tải thấp được cấu hình thông qua P8-26. Các chức năng này giúp điều phối hoạt động của máy bơm với mức nước trong bể và lượng nước sẵn có khi lắp đặt các cảm biến và thông số chính xác.
| Mục | VFD-PC10-4.0G-S2-MK | VFD-PC10-5.5G-S2-MK |
| Động cơ áp dụng | 4,0 kW / 5 mã lực | 5,5 mã lực / 7,5 mã lực |
| Công suất danh nghĩa | 5,9 kVA | 11 kVA |
| Dòng điện đầu vào | 32 A | 45 A |
| Dòng điện đầu ra | 17 A | 25 A |
| Điện áp đầu vào AC | AC 1 PH 220 V (-15%) đến 240 V (+10%) | |
| Tối đa. Điện áp đầu vào DC | 450 VDC | |
| Phạm vi Voc được đề xuất | 360 đến 430 VDC | |
| Phạm vi MPPT được đề xuất | 250 đến 350 VDC | |
| Dải điện áp khởi động | 160 đến 450 VDC, có thể điều chỉnh thông số | |
| Điện áp đầu ra định mức | 3 PH hoặc 1 PH 220 V AC | |
| Độ ồn | Tối đa 50dBA |
| Người mẫu | Mô-đun 37±1 V, 250 W±5 Wp | Mô-đun 45±1 V, 300 W±5 Wp | ||
| Mô-đun trên mỗi chuỗi | Dây | Mô-đun trên mỗi chuỗi | Dây | |
| VFD-PC10-4.0G-S2-MK | 11 | 2 | 9 | 2 |
| VFD-PC10-5.5G-S2-MK | 11 | 3 | 9 | 3 |
| Mục | Đặc điểm kỹ thuật |
| Tần số định mức | 50/60Hz |
| Dải tần số đầu vào | ±5% (47,5 đến 63 Hz) |
| Điện áp đầu ra | 0 đến điện áp đầu vào |
| Tần số đầu ra | 0,1 đến 500 Hz |
| Tần số tối đa | 0 đến 500 Hz (điều khiển SVC và V/F) |
| Tần số sóng mang | 0,8 kHz đến 8 kHz, được điều chỉnh tự động để tải (hỗ trợ lên đến 16 kHz) |
| Độ phân giải tần số | Cài đặt kỹ thuật số 0,01 Hz; cài đặt tương tự 0,025% tần số tối đa |
| Chế độ điều khiển | Điều khiển véc tơ không cảm biến (SVC); Điều khiển V/F |
| mô-men xoắn khởi động | 0,5 Hz / 150% (SVC) |
| Phạm vi tốc độ | 1:100 (SVC) |
| Độ chính xác ổn định tốc độ | ±0,5% (SVC) |
| Khả năng quá tải | 150% dòng điện định mức trong 60 giây; 170% trong 12 giây; 190% trong 1,5 giây |
| Tăng mô-men xoắn | Tự động tăng mô-men xoắn; tăng thủ công 0,1% lên 30,0% |
| Đường cong V/F | Đường cong tuyến tính, đa điểm và vuông (công suất 1,2 / 1,4 / 1,6 / 1,8 / 2,0) |
| Tách V/F | Tách hoàn toàn, tách một nửa |
| Tăng tốc/giảm tốc | Đường cong tuyến tính hoặc đường cong chữ S, 0,0 đến 6500,0 giây |
| phanh DC | Tần số bắt đầu từ 0,00 Hz đến tần số tối đa; thời gian 0,0 đến 36,0 giây; hiện tại 0,0% đến 100,0% |
| Kiểm soát JOG | Tần số JOG 0,00 Hz đến tần số tối đa (mặc định 5 Hz); tăng/giảm tốc độ 0,0 đến 6500,0 giây |
| PID tích hợp | Có, đối với vòng kín áp suất, lưu lượng hoặc nhiệt độ mà không cần bộ điều khiển bên ngoài |
| AVR | Điện áp đầu ra được giữ ổn định khi điện áp lưới biến động |

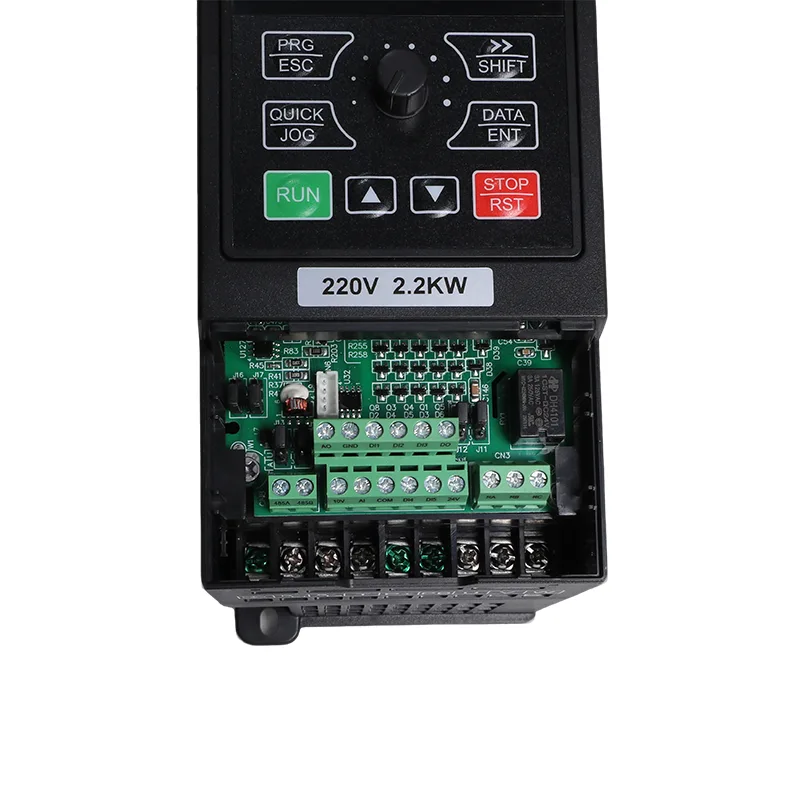

| Thiết bị đầu cuối đầu vào | 5 đầu vào kỹ thuật số, DI5 hỗ trợ xung tốc độ cao lên tới 50 kHz; 1 đầu vào tương tự 0-10 V hoặc 0-20 mA; 1 đầu vào chiết áp bàn phím |
| Thiết bị đầu cuối đầu ra | 1 đầu ra xung tốc độ cao lên tới 50 kHz; 1 đầu ra rơle; 1 đầu ra analog 0-20 mA hoặc 0-10 V |
| Giao tiếp | RS485, Modbus RTU |
| Sự bảo vệ | Phát hiện ngắn mạch động cơ khi bật nguồn, mất pha đầu ra, quá dòng, quá điện áp, dưới điện áp, quá nhiệt, quá tải, thiếu tải, ánh sáng yếu |
| Nhiệt độ hoạt động | -10°C đến 50°C; giảm 1% mỗi 1°C trên 40°C |
| Nhiệt độ bảo quản | -20°C đến 60°C |
| Độ ẩm | Dưới 95% RH, không ngưng tụ |
| Độ cao | Dưới 1000 m; giảm 1% trên 100 m từ 1000 đến 3000 m |
| Rung | Dưới 5,9 m/s² (0,6 g) |
| Bao vây | IP20, gắn tường hoặc tủ, lắp đặt dọc |
| Hệ thống phân phối | TN, TT |
| EMC / an toàn | IEC 61800-3 (C3); IEC 61800-5-1 |
Các model 4,0 kW và 5,5 kW cung cấp dòng điện đầu ra 17 A và 25 A. Mômen khởi động SVC được xác định ở mức 150% tại tần số 0,5 Hz, với khả năng quá tải 150% dòng định mức trong 60 giây. Xếp hạng dòng điện đầu vào 32 A và 45 A của chúng giúp cho việc lựa chọn nguồn điện, cầu dao và cáp chính xác là điều cần thiết.
Mô hình 4,0 kW sử dụng hai dây và mô hình 5,5 kW sử dụng ba dây. Giữ mảng trong phạm vi mạch hở 360–430 VDC được khuyến nghị và mức tối đa 450 VDC; sử dụng bộ ngắt PV và hộp kết hợp cho các chuỗi song song.
Bảo vệ dưới tải và phát hiện mực nước có thể định cấu hình hỗ trợ logic tắt và khởi động lại máy bơm khi các thông số và đầu vào thích hợp được đặt.
P8-00 chọn chế độ bơm năng lượng mặt trời hoặc chế độ đa năng. Cái sau hỗ trợ điều khiển SVC/V/F, tích hợp PID và RS485 Modbus RTU.
Sử dụng thiết bị chống sét lan truyền Loại II khi mảng cách biến tần hơn 10 m. Hướng dẫn sử dụng khuyến nghị sử dụng lò phản ứng đầu ra khi cáp bơm vượt quá 50 m.
Máy bơm năng lượng mặt trời 4,0kW/5,5kW 1 pha 230V và biến tần đa năng VFD được thiết kế để lắp đặt cần công suất động cơ 4,0 kW hoặc 5,5 kW nhưng không thể sử dụng nguồn điện ba pha. Cấu hình máy bơm năng lượng mặt trời của nó phù hợp với các ứng dụng về nước, trong khi chế độ đa năng mở rộng việc sử dụng nó cho các thiết bị điều khiển bằng động cơ tương thích.
Mẫu 5,5 kW có dòng điện đầu vào được liệt kê là 45 A. Nguồn điện, cầu dao và cáp phải có định mức phù hợp với dòng điện lắp đặt và các yêu cầu hiện hành về điện. Vận hành năng lượng mặt trời có thể làm giảm lượng năng lượng lấy từ lưới khi có sẵn năng lượng mặt trời, nhưng việc sử dụng lưới điện thực tế phụ thuộc vào mảng, tải bơm và điều kiện vận hành.
Cấu hình mảng được đề xuất cung cấp nhiều công suất quang điện hơn cho mô hình 5,5 kW được đánh giá cao hơn. Bảng B liệt kê ba chuỗi song song cho phiên bản 5,5 kW và hai chuỗi cho phiên bản 4,0 kW. Xác nhận tổng công suất của mảng, điện áp mạch hở và dòng điện so với thông số kỹ thuật của mô-đun và biến tần.
Các kết nối PV và lưới điện, thiết bị chuyển mạch và cài đặt tham số phải tuân theo hướng dẫn sử dụng iMaster cho chế độ vận hành đã chọn. Không đóng đồng thời các công tắc năng lượng mặt trời và lưới điện trừ khi mạch điện và bố trí bảo vệ được chỉ định rõ ràng cho phép điều đó. Các cài đặt vận hành và chuyển đổi, bao gồm P8-15, phải được áp dụng theo sơ đồ nối dây của nhà sản xuất.
Kích thước cáp theo dòng điện mảng, chiều dài cáp, điều kiện lắp đặt và các yêu cầu về điện hiện hành. Sử dụng cáp phù hợp cho dịch vụ quang điện ngoài trời. Hướng dẫn lắp đặt chỉ định bộ ngắt DC trên đầu vào PV và hộp tổ hợp quang điện khi các chuỗi được kết nối song song.
Bảo vệ thiếu tải được cung cấp để phát hiện các tình trạng như mất tải nước. Thông tin tham số được cung cấp liệt kê mức phát hiện 25%, thời gian xác nhận 60 giây và độ trễ đặt lại 120 giây. Nếu sử dụng đầu dò mức và không thành công, biến tần có thể báo cáo E43. Xác minh các ngưỡng và độ trễ được cấu hình so với máy bơm và lắp đặt thực tế.
Đúng. P8-00 chọn chế độ bơm năng lượng mặt trời hoặc chế độ đa năng. Chế độ đa năng hỗ trợ điều khiển SVC hoặc V/F, tích hợp PID và Modbus RTU. CSIVEI có thể đặt chế độ được yêu cầu trước khi giao hàng và có thể thay đổi chế độ vận hành sau đó thông qua cài đặt tham số khi ứng dụng và hệ thống dây điện phù hợp.
Cấu hình thông số thương hiệu OEM và trước khi giao hàng có thể được thảo luận khi yêu cầu. Cung cấp số lượng và nhãn mác theo yêu cầu để CSIVEI có thể xác nhận sắp xếp, giá cả và tiến độ có sẵn.
