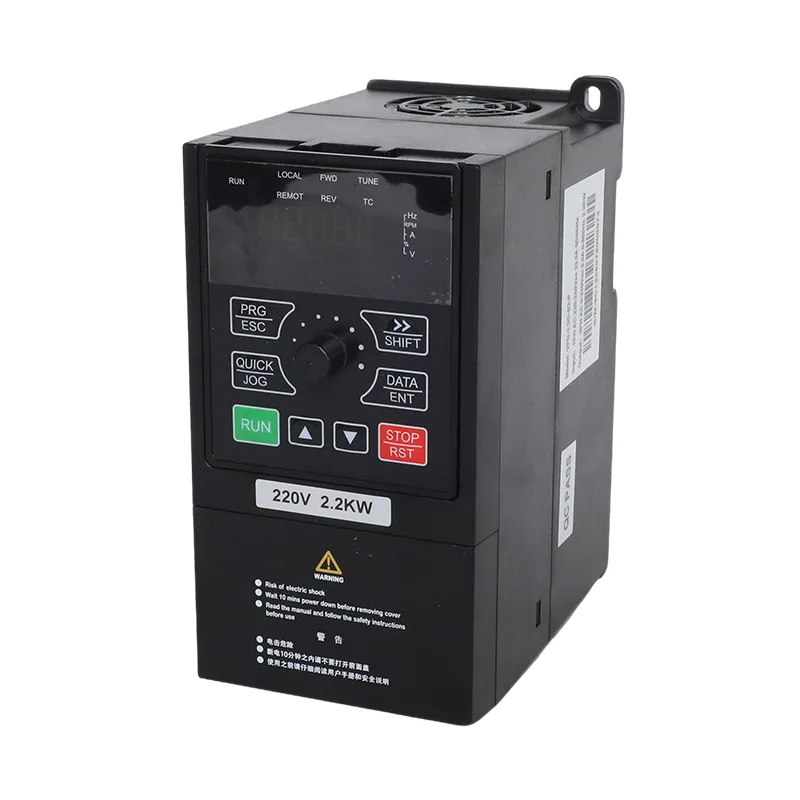

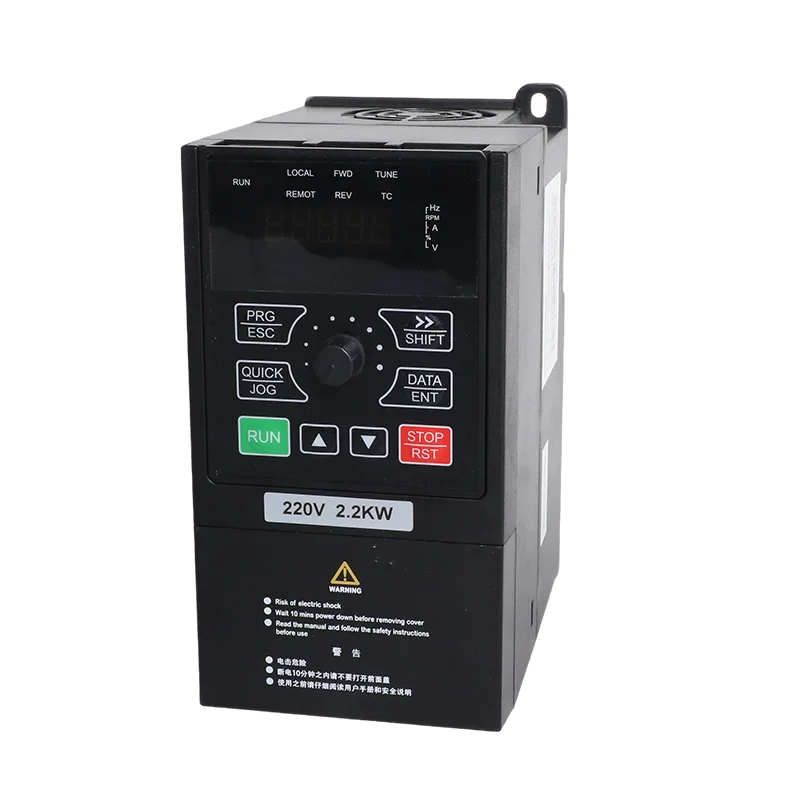

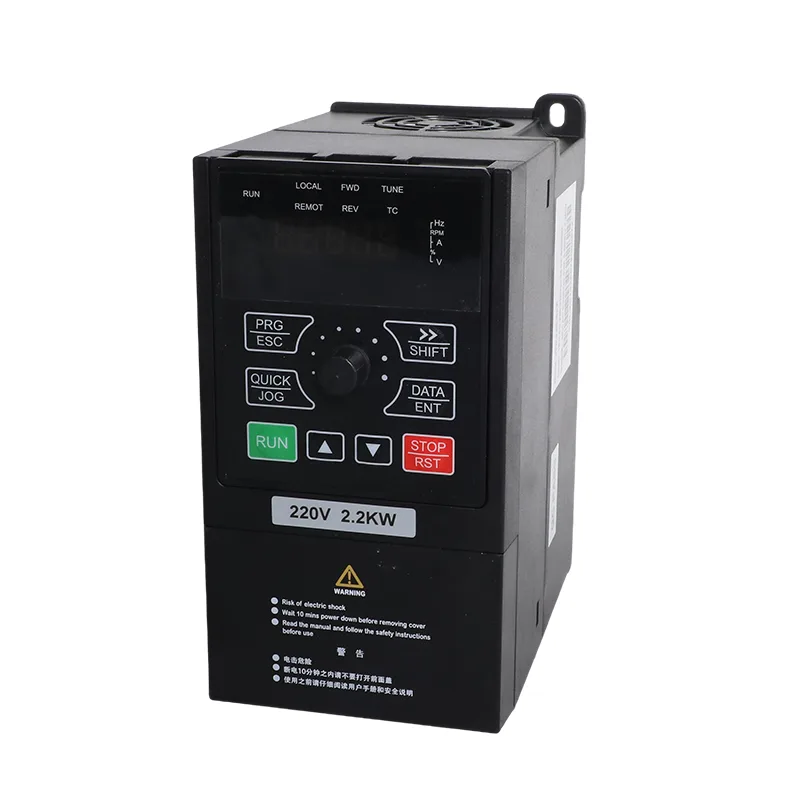

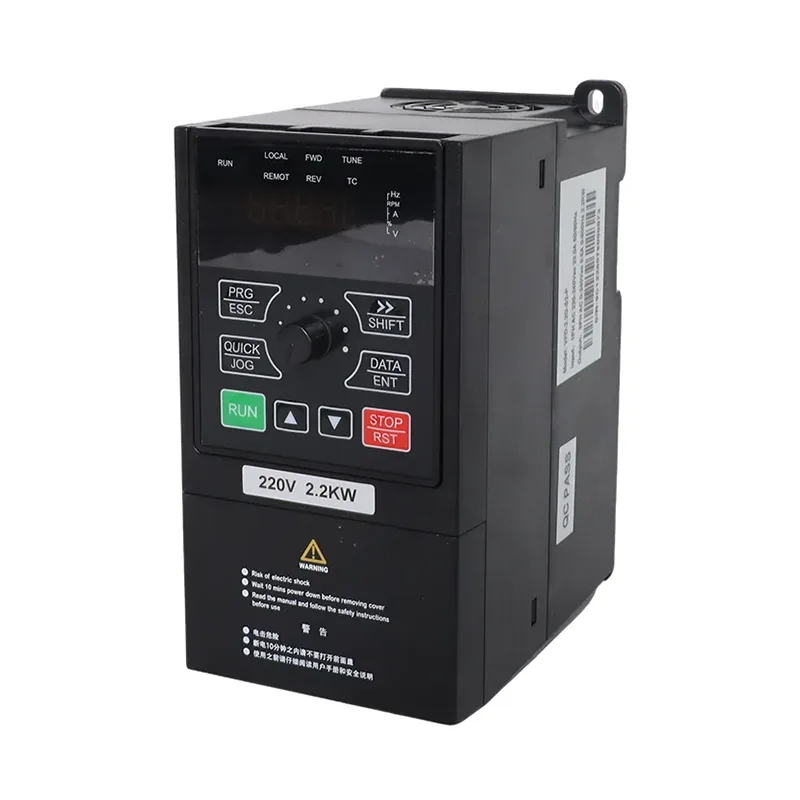

CSIVEI sản xuất Máy bơm năng lượng mặt trời 3 pha 380V 4,0kW/5,5kW và Biến tần đa năng cho các hệ thống động cơ ba pha yêu cầu điều khiển bơm quang điện hoặc vận hành biến tần thông thường. Các mẫu VFD-PC10-4.0G-T4 và VFD-PC10-5.5G-T4 có công suất định mức động cơ là 4,0 kW và 5,5 kW, với dòng điện đầu ra định mức lần lượt là 9 A và 13 A. Cả hai model đều chấp nhận đầu vào AC ba pha từ 380 V (-15%) đến 440 V (+10%).
Dòng sản phẩm này kết hợp điều khiển bơm năng lượng mặt trời với điều khiển động cơ đa năng trong một nền tảng biến tần. Chế độ vận hành được chọn sẽ xác định cách biến tần quản lý nguồn điện và hoạt động của động cơ, trong khi các chức năng bảo vệ và điều khiển tích hợp hỗ trợ lắp đặt máy bơm cũng như quạt, máy thổi và máy xử lý tương thích. Khi yêu cầu báo giá, hãy cung cấp xếp hạng trên bảng tên động cơ và ứng dụng dự định để giúp thiết lập mẫu và cấu hình phù hợp.
Máy bơm năng lượng mặt trời 3 pha 380V 4.0kW/5.5kW và Biến tần đa năng VFD hỗ trợ hai chế độ vận hành được chọn thông qua tham số P8-00.
Chế độ bơm năng lượng mặt trời - P8-00 = 1
Ở chế độ này, biến tần sử dụng năng lượng quang điện để vận hành một máy bơm tương thích, có chức năng điều khiển MPPT và chuyển đổi lưới điện tự động. Khi năng lượng mặt trời không đủ, trình tự chuyển đổi được cấu hình sẽ cho phép hệ thống sử dụng nguồn điện lưới. Sự sắp xếp này phù hợp cho tưới tiêu nông nghiệp, cấp nước giếng khoan và các ứng dụng bơm khác, nơi có sẵn năng lượng mặt trời trong một khoảng thời gian trong ngày vận hành.
Chế độ đa năng - P8-00 = 0
Ở chế độ này, biến tần hoạt động như một bộ biến tần có tần số thay đổi thông thường dành cho các động cơ tương thích, bao gồm máy bơm, quạt, máy thổi và máy xử lý. Điều khiển vectơ không cảm biến (SVC) và điều khiển V/F hỗ trợ các yêu cầu điều khiển động cơ khác nhau mà không cần sử dụng chức năng bơm quang điện.
CSIVEI có thể cấu hình chế độ vận hành trước khi xuất xưởng. Chế độ này cũng có thể được thay đổi bằng cách điều chỉnh P8-00, cho phép gán lại biến tần cho một ứng dụng khác khi yêu cầu cài đặt thay đổi. Các thông số liên quan và hệ thống dây điện phải phù hợp với chế độ vận hành đã chọn.
Mảng quang điện được khuyến nghị phụ thuộc vào định mức biến tần và đặc tính điện của mô-đun. Bảng B cung cấp cấu hình mô-đun và chuỗi cho hai tùy chọn mô-đun: mô-đun 37±1 V có công suất định mức 250 W±5 Wp và mô-đun 45±1 V có công suất định mức 300 W±5 Wp.
Các giới hạn chính phía DC là:
Điện áp chuỗi nối tiếp phải được đánh giá dựa trên điện áp mạch hở mô-đun thực tế và nhiệt độ vận hành dự kiến. Việc sắp xếp chuỗi song song phải tuân theo cấu hình được khuyến nghị và các yêu cầu bảo vệ DC hiện hành. Giữ mảng trong giới hạn điện áp quy định là điều cần thiết để vận hành biến tần chính xác.
Cả hai mẫu đều có chung kích thước vỏ là 245 × 142 × 181,3 mm và kiểu lắp 107 × 235 mm. Thiết kế gắn tường hoặc gắn tủ nhỏ gọn cho phép biến tần được tích hợp vào hệ thống lắp đặt điều khiển máy bơm mà không cần thay đổi công suất động cơ hoặc ứng dụng chỉ để phù hợp với biến tần.
Ổ đĩa có vỏ bọc IP20 và được thiết kế để lắp đặt thẳng đứng ở vị trí được bảo vệ phù hợp. Lập kế hoạch lắp đặt phải tính đến môi trường vận hành, bảo vệ điện, định tuyến cáp và khả năng tiếp cận để vận hành và bảo trì. Phạm vi nhiệt độ hoạt động chung là -10°C đến 50°C, với yêu cầu giảm công suất trên 40°C.
| Mục | VFD-PC10-4.0G-T4 / -MK | VFD-PC10-5.5G-T4 / -MK |
| Động cơ áp dụng | 4,0 kW / 5 mã lực | 5,5 mã lực / 7,5 mã lực |
| Công suất danh nghĩa | 6 kVA | 11 kVA |
| Dòng điện đầu vào | 10,5 A | 13,9 A |
| Dòng điện đầu ra | 9 A | 13 A |
| Điện áp đầu vào AC | AC 3 PH 380 V (-15%) đến 440 V (+10%) | |
| Tối đa. Điện áp đầu vào DC | 900 VDC | |
| Phạm vi Voc được đề xuất | 550 đến 750 VDC | |
| Phạm vi MPPT được đề xuất | 450 đến 600 VDC | |
| Dải điện áp khởi động | 300 đến 900 VDC, có thể điều chỉnh thông số | |
| Dải tần số đầu ra | 0 đến 500,00 Hz | |
| Độ ồn | Tối đa 50dBA |
| Người mẫu | Mô-đun 37±1 V, 250 W±5 Wp | Mô-đun 45±1 V, 300 W±5 Wp | ||
| Mô-đun trên mỗi chuỗi | Dây | Mô-đun trên mỗi chuỗi | Dây | |
| VFD-PC10-4.0G-T4 | 20 | 1 | 16 | 1 |
| VFD-PC10-5.5G-T4 | 18 | 2 | 15 | 2 |
| Mục | Đặc điểm kỹ thuật |
| Tần số định mức | 50/60Hz |
| Dải tần số đầu vào | ±5% (47,5 đến 63 Hz) |
| Điện áp đầu ra | 0 đến điện áp đầu vào |
| Tần số đầu ra | 0,1 đến 500 Hz |
| Tần số tối đa | 0 đến 500 Hz (điều khiển SVC và V/F) |
| Tần số sóng mang | 0,8 kHz đến 8 kHz, được điều chỉnh tự động để tải (hỗ trợ lên đến 16 kHz) |
| Độ phân giải tần số | Cài đặt kỹ thuật số 0,01 Hz; cài đặt tương tự 0,025% tần số tối đa |
| Chế độ điều khiển | Điều khiển véc tơ không cảm biến (SVC); Điều khiển V/F |
| mô-men xoắn khởi động | 0,5 Hz / 150% (SVC) |
| Phạm vi tốc độ | 1:100 (SVC) |
| Độ chính xác ổn định tốc độ | ±0,5% (SVC) |
| Khả năng quá tải | 150% dòng điện định mức trong 60 giây; 170% trong 12 giây; 190% trong 1,5 giây |
| Tăng mô-men xoắn | Tự động tăng mô-men xoắn; tăng thủ công 0,1% lên 30,0% |
| Đường cong V/F | Đường cong tuyến tính, đa điểm và vuông (công suất 1,2 / 1,4 / 1,6 / 1,8 / 2,0) |
| Tách V/F | Tách hoàn toàn, tách một nửa |
| Tăng tốc/giảm tốc | Đường cong tuyến tính hoặc đường cong chữ S, 0,0 đến 6500,0 giây |
| phanh DC | Tần số bắt đầu từ 0,00 Hz đến tần số tối đa; thời gian 0,0 đến 36,0 giây; hiện tại 0,0% đến 100,0% |
| Kiểm soát JOG | Tần số JOG 0,00 Hz đến tần số tối đa (mặc định 5 Hz); tăng/giảm tốc độ 0,0 đến 6500,0 giây |
| PID tích hợp | Có, đối với vòng kín áp suất, lưu lượng hoặc nhiệt độ mà không cần bộ điều khiển bên ngoài |
| AVR | Điện áp đầu ra được giữ ổn định khi điện áp lưới biến động |

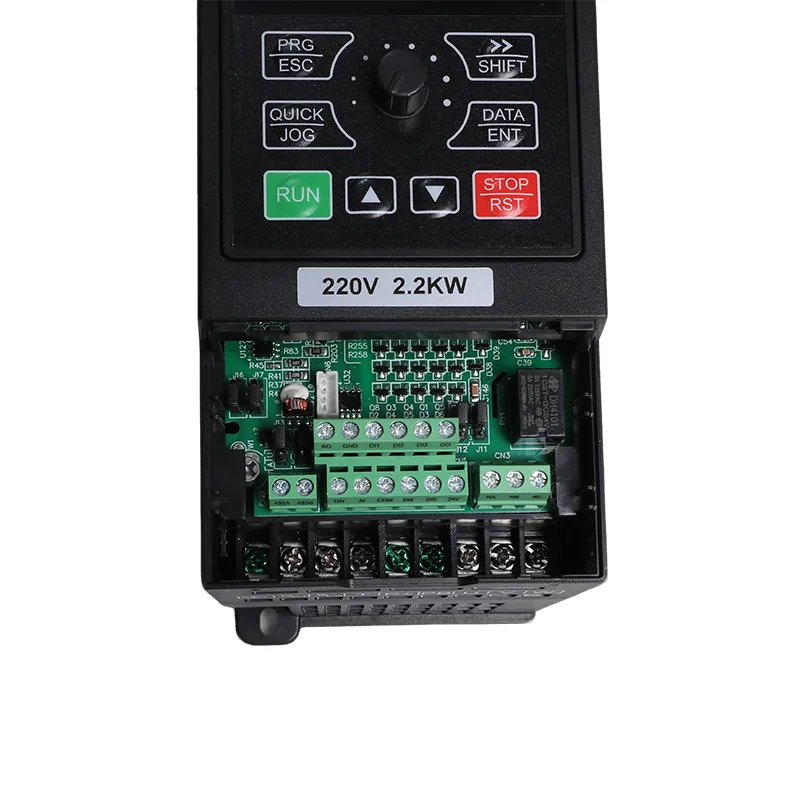

| Thiết bị đầu cuối đầu vào | 5 đầu vào kỹ thuật số, DI5 hỗ trợ xung tốc độ cao lên tới 50 kHz; 1 đầu vào tương tự 0-10 V hoặc 0-20 mA; 1 đầu vào chiết áp bàn phím |
| Thiết bị đầu cuối đầu ra | 1 đầu ra xung tốc độ cao lên tới 50 kHz; 1 đầu ra rơle; 1 đầu ra analog 0-20 mA hoặc 0-10 V |
| Giao tiếp | RS485, Modbus RTU |
| Sự bảo vệ | Phát hiện ngắn mạch động cơ khi bật nguồn, mất pha đầu ra, quá dòng, quá điện áp, dưới điện áp, quá nhiệt, quá tải, thiếu tải, ánh sáng yếu |
| Nhiệt độ hoạt động | -10°C đến 50°C; giảm 1% mỗi 1°C trên 40°C |
| Nhiệt độ bảo quản | -20°C đến 60°C |
| Độ ẩm | Dưới 95% RH, không ngưng tụ |
| Độ cao | Dưới 1000 m; giảm 1% trên 100 m từ 1000 đến 3000 m |
| Rung | Dưới 5,9 m/s² (0,6 g) |
| Bao vây | IP20, gắn tường hoặc tủ, lắp đặt dọc |
| Hệ thống phân phối | TN, TT |
| EMC / an toàn | IEC 61800-3 (C3); IEC 61800-5-1 |
Dòng iMaster VFD-PC10 kết hợp khả năng quản lý bơm năng lượng mặt trời với điều khiển động cơ có tần số thay đổi, giúp các model 4,0 kW và 5,5 kW phù hợp với nhiều ứng dụng công nghiệp và xử lý nước.
Đối với các hệ thống lắp đặt cần cả bơm quang điện và điều khiển động cơ thông thường, Máy bơm năng lượng mặt trời 3 pha 380V 4,0kW/5,5kW và Biến tần mục đích chung VFD có thể được chỉ định cho nhiệm vụ dự định và được cấu hình phù hợp.
Đối với các hệ thống nước yêu cầu điều chỉnh áp suất, chức năng PID tích hợp có thể sử dụng tín hiệu phản hồi phù hợp để điều chỉnh hoạt động của động cơ xung quanh điểm đặt đã định cấu hình. Với bộ truyền áp suất được lựa chọn phù hợp và các thông số điều khiển được cấu hình chính xác, biến tần có thể điều chỉnh áp suất hệ thống khi nhu cầu thay đổi. Các cài đặt cuối cùng phụ thuộc vào máy bơm, động cơ và ứng dụng.
PID tích hợp hỗ trợ điều khiển áp suất, lưu lượng hoặc nhiệt độ vòng kín. Nguồn điểm đặt và phản hồi được chọn thông qua các tham số nhóm FC có sẵn.
Chế độ đa năng hỗ trợ điều khiển SVC và V/F, khả năng quá tải 150% trong 60 giây và giao tiếp RS485 với Modbus RTU.
P8-00 = 1: chế độ bơm năng lượng mặt trời. P8-00 = 0: chế độ biến tần đa năng. CSIVEI có thể cài đặt chế độ vận hành và các thông số yêu cầu trước khi xuất xưởng.
Thiết bị 4 kW chạy một chuỗi đơn, vì vậy chuỗi này được thiết kế dài hơn để đạt tới ngưỡng 550 đến 750 VDC. Bộ 5,5 kW cần công suất mảng gần gấp đôi, dễ dàng tiếp cận hơn với hai chuỗi 18 dây song song. Cả hai đều nằm dưới mức tối đa 900 VDC.
Có, và đây là cách cài đặt phổ biến nhất. Để nguyên máy bơm và hệ thống cáp, thêm dãy và bộ ngắt DC, đồng thời nối dây nguồn hiện có vào R, S và T. Đặt P8-15 thành 0 để tự động chuyển mạch. Năng lượng mặt trời mang phụ tải ban ngày và lưới điện sẽ đảm nhận công việc này khi không có đủ ánh nắng mặt trời.
Lắp công tắc phao hoặc mức vào DI2 hoặc DI3. Phân cực đầu cuối được đặt ở F6-10 để bố trí tiếp điểm có thể hoạt động. Bạn cũng có thể sử dụng tính năng phát hiện mực nước AI bằng cách đặt P8-18 thành 1 và điều chỉnh ngưỡng đầy đủ trong P8-19 và độ trễ khi ngủ trong P8-20.
Phổ biến là A01 điện mặt trời yếu, A02 đầy bình, A03 thiếu nước và A04 motor non tải. Các lỗi phần cứng từ E01 đến E30 bao gồm quá dòng, quá áp, thiếu điện áp, mất pha và quá nhiệt, với E43 là đầu dò mức không thành công và E44 là tình trạng thiếu tải không rõ ràng.
Đúng. Bảo vệ mất pha đầu ra và phát hiện ngắn mạch động cơ khi bật nguồn là tiêu chuẩn, cùng với tình trạng quá dòng, quá áp, thiếu điện áp, quá nhiệt và quá tải.
Đúng. Ở chế độ đa năng, nó là bộ biến tần ba pha tiêu chuẩn dành cho quạt, máy thổi, máy nén và máy bơm xử lý, với điều khiển SVC hoặc V/F, PID và Modbus. Đặt hàng ở chế độ đó và nó sẽ được cấu hình cho công việc. Và một thiết bị được mua ở chế độ bơm năng lượng mặt trời có thể được di chuyển qua sau đó bằng P8-00.
Đúng. Hãy cho chúng tôi biết xếp hạng động cơ, cấu hình bảng điều khiển và bất kỳ cài đặt cụ thể nào theo địa điểm mà bạn muốn và chúng tôi sẽ tải chúng trước khi thiết bị rời đi. Điều đó giúp tiết kiệm thời gian vận hành tại chỗ và đó là lý do nhiều nhà phân phối mua cấu hình thay vì mặc định.
