Dòng CSIVEI iMaster VFD-PC10 bao gồm các mẫu VFD-PC10-7.5G-T4 và VFD-PC10-11G-T4-MK cho các ứng dụng ba pha 380 V. Dòng điện đầu ra được liệt kê là 17 A đối với model 7,5 kW và 25 A đối với model 11 kW. Cả hai mức xếp hạng đều được sử dụng trong hệ thống bơm chạy bằng năng lượng mặt trời và các ứng dụng động cơ công nghiệp tương thích, tùy thuộc vào thông số kỹ thuật điện của bộ truyền động đã chọn.
Ở chế độ bơm năng lượng mặt trời, Máy bơm năng lượng mặt trời 3 pha 380V 7,5kW/11kW và Bộ biến tần đa năng VFD sử dụng nguồn DC từ mảng quang điện và áp dụng tính năng theo dõi điểm công suất tối đa (MPPT) để điều khiển động cơ theo đầu vào năng lượng mặt trời có sẵn. Ở chế độ đa năng, nó cung cấp khả năng điều khiển động cơ có tần số thay đổi cho các máy bơm tương thích và các thiết bị khác. Chế độ vận hành được chọn thông qua tham số P8-00 theo ứng dụng được yêu cầu và cấu hình được cung cấp.
So với bộ điều khiển tốc độ động cơ cơ bản, các chức năng PC10 được liệt kê còn bao gồm giám sát mực nước, phát hiện thiếu tải và báo cáo lỗi đầu dò. Các chức năng này liên quan đến hệ thống bơm trong đó nguồn nước, bể chứa và hoạt động của máy bơm cần được giám sát thông qua bộ truyền động.
| Mục | VFD-PC10-7.5G-T4 / -MK | VFD-PC10-11G-T4-MK |
| Động cơ áp dụng | 7,5 kW / 10 mã lực | 11 kW / 15 mã lực |
| Công suất danh nghĩa | 15 kVA | 30 kVA |
| Dòng điện đầu vào | 18,9 A | 27,8 A |
| Dòng điện đầu ra | 17 A | 25 A |
| Điện áp đầu vào AC | AC 3 PH 380 V (-15%) đến 440 V (+10%) | |
| Tối đa. Điện áp đầu vào DC | 900 VDC | |
| Phạm vi Voc được đề xuất | 550 đến 750 VDC | |
| Phạm vi MPPT được đề xuất | 450 đến 600 VDC | |
| Dải điện áp khởi động | 300 đến 900 VDC, có thể điều chỉnh thông số | |
| Độ ồn | Tối đa 65dBA |
Chọn kiểu máy bằng cách so sánh dòng điện định mức của động cơ với định mức dòng điện đầu ra của biến tần, thay vì chỉ dựa vào công suất động cơ. Xác nhận hậu tố model chính xác, yêu cầu điện áp đầu vào và dữ liệu bảng tên hiện hành trước khi lắp đặt.
Cấu hình tham chiếu bên dưới hiển thị số lượng mô-đun được liệt kê cho hai mức xếp hạng biến tần. Chúng cung cấp điểm khởi đầu cho việc thiết kế hệ thống PV; sự sắp xếp cuối cùng phải được xác minh dựa trên dữ liệu điện của mô-đun đã chọn, nhiệt độ tối thiểu của địa điểm và các yêu cầu về bơm.
| Người mẫu | Mô-đun 37±1 V, 250 W±5 Wp | Mô-đun 45±1 V, 300 W±5 Wp | ||
| Mô-đun trên mỗi chuỗi | Dây | Mô-đun trên mỗi chuỗi | Dây | |
| VFD-PC10-7.5G-T4 | 18 | 2 | 15 | 2 |
| VFD-PC10-11G-T4-MK | 18 | 3 | 15 | 3 |
| Mục | Đặc điểm kỹ thuật |
| Tần số định mức | 50/60Hz |
| Dải tần số đầu vào | ±5% (47,5 đến 63 Hz) |
| Điện áp đầu ra | 0 đến điện áp đầu vào |
| Tần số đầu ra | 0,1 đến 500 Hz |
| Tần số tối đa | 0 đến 500 Hz (điều khiển SVC và V/F) |
| Tần số sóng mang | 0,8 kHz đến 8 kHz, được điều chỉnh tự động để tải (hỗ trợ lên đến 16 kHz) |
| Độ phân giải tần số | Cài đặt kỹ thuật số 0,01 Hz; cài đặt tương tự 0,025% tần số tối đa |
| Chế độ điều khiển | Điều khiển véc tơ không cảm biến (SVC); Điều khiển V/F |
| mô-men xoắn khởi động | 0,5 Hz / 150% (SVC) |
| Phạm vi tốc độ | 1:100 (SVC) |
| Độ chính xác ổn định tốc độ | ±0,5% (SVC) |
| Khả năng quá tải | 150% dòng điện định mức trong 60 giây; 170% trong 12 giây; 190% trong 1,5 giây |
| Tăng mô-men xoắn | Tự động tăng mô-men xoắn; tăng thủ công 0,1% lên 30,0% |
| Đường cong V/F | Đường cong tuyến tính, đa điểm và vuông (công suất 1,2 / 1,4 / 1,6 / 1,8 / 2,0) |
| Tách V/F | Tách hoàn toàn, tách một nửa |
| Tăng tốc/giảm tốc | Đường cong tuyến tính hoặc đường cong chữ S, 0,0 đến 6500,0 giây |
| phanh DC | Tần số bắt đầu từ 0,00 Hz đến tần số tối đa; thời gian 0,0 đến 36,0 giây; hiện tại 0,0% đến 100,0% |
| Kiểm soát JOG | Tần số JOG 0,00 Hz đến tần số tối đa (mặc định 5 Hz); tăng/giảm tốc độ 0,0 đến 6500,0 giây |
| PID tích hợp | Có, đối với vòng kín áp suất, lưu lượng hoặc nhiệt độ mà không cần bộ điều khiển bên ngoài |
| AVR | Điện áp đầu ra được giữ ổn định khi điện áp lưới biến động |

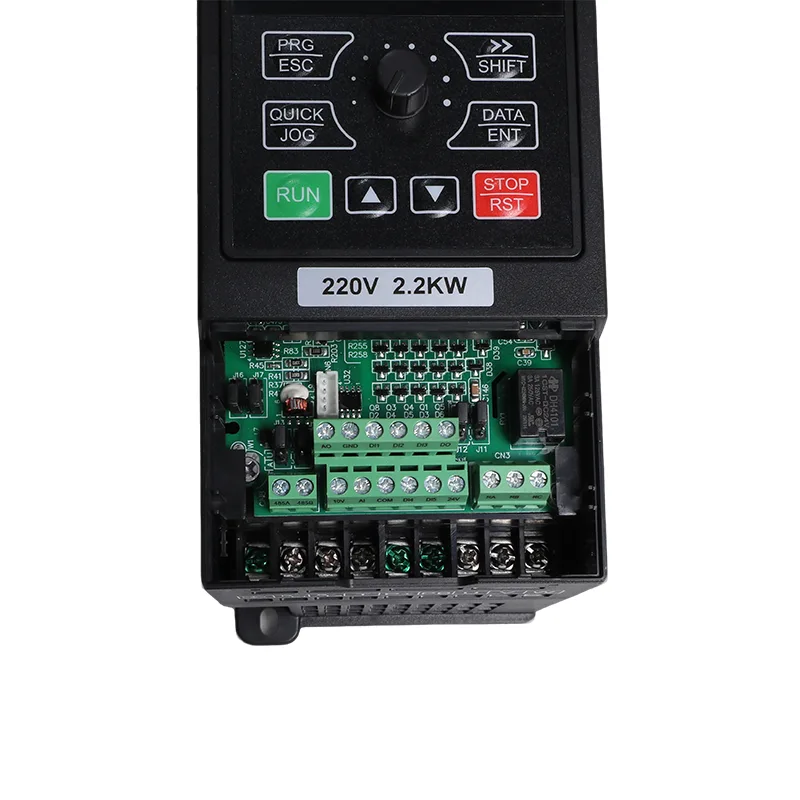

| Thiết bị đầu cuối đầu vào | 5 đầu vào kỹ thuật số, DI5 hỗ trợ xung tốc độ cao lên tới 50 kHz; 1 đầu vào tương tự 0-10 V hoặc 0-20 mA; 1 đầu vào chiết áp bàn phím |
| Thiết bị đầu cuối đầu ra | 1 đầu ra xung tốc độ cao lên tới 50 kHz; 1 đầu ra rơle; 1 đầu ra analog 0-20 mA hoặc 0-10 V |
| Giao tiếp | RS485, Modbus RTU |
| Sự bảo vệ | Phát hiện ngắn mạch động cơ khi bật nguồn, mất pha đầu ra, quá dòng, quá điện áp, dưới điện áp, quá nhiệt, quá tải, thiếu tải, ánh sáng yếu |
| Nhiệt độ hoạt động | -10°C đến 50°C; giảm 1% mỗi 1°C trên 40°C |
| Nhiệt độ bảo quản | -20°C đến 60°C |
| Độ ẩm | Dưới 95% RH, không ngưng tụ |
| Độ cao | Dưới 1000 m; giảm 1% trên 100 m từ 1000 đến 3000 m |
| Rung | Dưới 5,9 m/s² (0,6 g) |
| Bao vây | IP20, gắn tường hoặc tủ, lắp đặt dọc |
| Hệ thống phân phối | TN, TT |
| EMC / an toàn | IEC 61800-3 (C3); IEC 61800-5-1 |
Thông tin về dòng PC10 mô tả trình tự vận hành tự động cho các cài đặt được cấu hình cho nguồn năng lượng mặt trời và lưới điện. Trong cấu hình được ghi lại, tham số P8-15 chọn hoạt động của chế độ cung cấp. Với P8-15 được đặt thành 0, biến tần hoạt động bằng năng lượng mặt trời khi có sẵn và sử dụng lưới điện theo logic chuyển đổi và ánh sáng yếu đã được cấu hình.
Thông tin tham số được cung cấp liệt kê P8-16 là khoảng thời gian vận hành lưới điện, với giá trị mặc định là 60 phút và P8-17 là độ trễ liên quan đến việc quay trở lại vận hành năng lượng mặt trời, với giá trị mặc định là 4 giây. Xác nhận trình tự và thông số mặc định được hỗ trợ so với hướng dẫn sử dụng để biết chính xác kiểu máy và phiên bản chương trình cơ sở trước khi đưa vào vận hành.
Đối với hệ thống sử dụng nguồn dự phòng AC, cách bố trí nối dây và chuyển đổi phải tuân theo sơ đồ mạch hiện hành. Xác nhận xem có cần thiết bị chuyển mạch bên ngoài hay không; đừng cho rằng chỉ có biến tần thực hiện mọi chức năng chuyển đổi nguồn.
Đối với các hệ thống cấp nước, tưới tiêu và nuôi trồng thủy sản dùng chung, hoạt động của máy bơm có thể phụ thuộc vào cả mực nước trong bể chứa và lượng nước sẵn có tại nguồn. Các thông số PC10 được liệt kê cung cấp các chức năng liên quan đến phát hiện mực nước, giám sát thiếu tải và chẩn đoán lỗi đầu dò.
Thông tin tham số được cung cấp xác định P8-18 để phát hiện mực nước AI, P8-19 cho ngưỡng mức đầy đủ và P8-20 cho độ trễ khi ngủ. Tín hiệu mức được cấu hình và ngưỡng xác định cách biến tần phản ứng với tình trạng bể được giám sát. Loại cảm biến, hệ thống dây điện và trình tự điều khiển thực tế phải tuân theo sơ đồ nối dây và hướng dẫn tham số hiện hành.
Thông tin bảo vệ nguồn nước sử dụng P8-24 cho mức phát hiện thiếu tải, P8-25 cho thời gian phát hiện và P8-26 cho cài đặt đặt lại. Các thông số này có liên quan khi việc giảm tải động cơ được sử dụng để xác định khả năng thiếu nước hoặc tình trạng máy bơm liên quan.
Nguồn được cung cấp xác định P8-22 là ngưỡng giám sát hư hỏng đầu dò và E43 là chỉ báo lỗi đầu dò tương ứng. Xác nhận định nghĩa cảnh báo và các điều kiện phát hiện trong hướng dẫn sử dụng mẫu máy liên quan khi định cấu hình hoặc xử lý sự cố hệ thống.
Chức năng mực nước và dưới tải phụ thuộc vào việc lựa chọn cảm biến, lắp đặt và cài đặt thông số chính xác. Chúng phải được vận hành và thử nghiệm trong các điều kiện được quy định trong tài liệu sản phẩm.
Thông tin về dòng PC10 được cung cấp nêu rõ rằng các lệnh trên bảng điều khiển và lệnh giao tiếp có thể được giữ lại trong suốt chu kỳ nguồn. Hành vi khởi động lại thực tế phải được kiểm tra dựa trên nguồn lệnh đã cấu hình, các tham số khởi động lại và các yêu cầu an toàn của ứng dụng.
RS485 Modbus RTU được liệt kê là giao diện truyền thông. Nguồn xác định tham số giám sát U0-49 là trạng thái chế độ cung cấp, với 0 biểu thị hoạt động của lưới điện và 1 biểu thị hoạt động của năng lượng mặt trời. Thông tin này có thể được hệ thống giám sát tương thích sử dụng sau khi xác nhận định nghĩa đăng ký và các giá trị trạng thái sẵn có trong tài liệu liên lạc hiện hành.
Giám sát từ xa rất hữu ích khi biến tần hoạt động tại bể chứa nước, trạm tưới tiêu hoặc địa điểm khác mà bộ điều khiển không được giám sát liên tục. Cần kiểm tra thiết lập giao tiếp để xác nhận rằng trạng thái hiển thị phù hợp với trạng thái vận hành thực tế.
Ở chế độ đa năng, biến tần cung cấp khả năng điều khiển động cơ có tần số thay đổi cho thiết bị tương thích. Các phương pháp điều khiển được liệt kê là điều khiển vectơ không cảm biến (SVC) và điều khiển V/F, với các chức năng bổ sung bao gồm PID tích hợp, tăng tốc và giảm tốc có thể điều chỉnh, điều khiển JOG và giao tiếp Modbus RTU.
Cấu hình đa năng có thể được xem xét cho các ứng dụng tương thích như khử nước trong mỏ, khử bụi mỏ đá, tuần hoàn công nghiệp và bơm xử lý. Mô hình phải phù hợp với dòng điện định mức, đặc tính tải, yêu cầu tăng tốc và nhiệm vụ vận hành của động cơ.
Thông số P8-00 được xác định trong thông tin được cung cấp là thông số lựa chọn chế độ vận hành. Chế độ này phải được cấu hình theo ứng dụng thực tế và hướng dẫn dành cho mẫu máy được cung cấp. Bất kỳ thay đổi nào giữa máy bơm năng lượng mặt trời và hoạt động đa năng đều phải tuân theo quy trình vận hành và cài đặt thông số theo quy định.
Đối với việc bơm nước từ giếng khoan hoặc nước sông tới bể phân phối, hoạt động sử dụng năng lượng mặt trời của bộ truyền động và các chức năng giám sát mực nước được liệt kê có thể được coi là một phần của thiết kế hệ thống. Đánh giá động cơ, đầu bơm, lượng nước yêu cầu và kiểm soát mực nước bể phải được xác định trước khi chọn bộ truyền động.
Hệ thống tưới tiêu dùng chung có thể sử dụng máy bơm trung tâm để cung cấp nước cho nhiều cánh đồng hoặc vùng tưới. Việc lựa chọn phải phản ánh lưu lượng yêu cầu, tổng cột nước động, lịch trình vận hành hàng ngày và khả năng sẵn có của năng lượng mặt trời hoặc lưới điện.
Máy bơm tuần hoàn và trao đổi nước tại các khu nuôi trồng thủy sản có thể sử dụng điều khiển tần số thay đổi ở nơi bố trí động cơ và máy bơm tương thích. Lịch trình bơm cần thiết và các biện pháp kiểm soát quản lý nước cần được xem xét cùng với nguồn điện của khu vực.
Ở chế độ đa năng, biến tần có thể được đánh giá để sử dụng cho thiết bị bơm khử nước, quản lý nước mỏ và khử bụi tương thích. Xác minh định mức động cơ, điều kiện tải, yêu cầu về môi trường và phương pháp điều khiển cần thiết cho việc lắp đặt cụ thể.
Cấu hình mục đích chung có thể được xem xét để tương thích với quá trình tuần hoàn nước, cấu tạo tháp giải nhiệt và các nhiệm vụ bơm công nghiệp khác. Lưu lượng yêu cầu, áp suất vận hành và đặc tính động cơ phải được đánh giá như một phần của thiết kế hệ thống.
| Mục | Đặc điểm kỹ thuật |
|---|---|
| Tần số định mức | 50/60Hz |
| Dải tần số đầu vào | ±5% (47,5 đến 63 Hz) |
| Điện áp đầu ra | 0 đến điện áp đầu vào |
| Tần số đầu ra | 0,1 đến 500 Hz |
| Tần số tối đa | 0 đến 500 Hz (điều khiển SVC và V/F) |
| Tần số sóng mang | 0,8 kHz đến 8 kHz, được điều chỉnh tự động để tải; hỗ trợ lên tới 16 kHz |
| Độ phân giải tần số | Cài đặt kỹ thuật số 0,01 Hz; cài đặt tương tự 0,025% tần số tối đa |
| Chế độ điều khiển | Điều khiển véc tơ không cảm biến (SVC); Điều khiển V/F |
| mô-men xoắn khởi động | 0,5 Hz / 150% (SVC) |
| Phạm vi tốc độ | 1:100 (SVC) |
| Độ chính xác ổn định tốc độ | ±0,5% (SVC) |
| Khả năng quá tải | 150% dòng điện định mức trong 60 giây; 170% trong 12 giây; 190% trong 1,5 giây |
| Tăng mô-men xoắn | Tự động tăng mô-men xoắn; tăng thủ công 0,1% lên 30,0% |
| Đường cong V/F | Đường cong tuyến tính, đa điểm và vuông (công suất 1,2 / 1,4 / 1,6 / 1,8 / 2,0) |
| Tách V/F | Tách hoàn toàn, tách một nửa |
| Tăng tốc/giảm tốc | Đường cong tuyến tính hoặc đường cong chữ S, 0,0 đến 6500,0 giây |
| phanh DC | Tần số bắt đầu từ 0,00 Hz đến tần số tối đa; thời gian 0,0 đến 36,0 giây; hiện tại 0,0% đến 100,0% |
| Kiểm soát JOG | Tần số JOG 0,00 Hz đến tần số tối đa (mặc định 5 Hz); tăng/giảm tốc độ 0,0 đến 6500,0 giây |
| PID tích hợp | Có, đối với vòng kín áp suất, lưu lượng hoặc nhiệt độ mà không cần bộ điều khiển bên ngoài |
| AVR | Điện áp đầu ra được giữ ổn định khi điện áp lưới biến động |
| Thiết bị đầu cuối đầu vào | 5 đầu vào kỹ thuật số, DI5 hỗ trợ xung tốc độ cao lên tới 50 kHz; 1 đầu vào tương tự 0-10 V hoặc 0-20 mA; 1 đầu vào chiết áp bàn phím |
| Thiết bị đầu cuối đầu ra | 1 đầu ra xung tốc độ cao lên tới 50 kHz; 1 đầu ra rơle; 1 đầu ra analog 0-20 mA hoặc 0-10 V |
| Giao tiếp | RS485, Modbus RTU |
| Sự bảo vệ | Phát hiện ngắn mạch động cơ khi bật nguồn, mất pha đầu ra, quá dòng, quá điện áp, dưới điện áp, quá nhiệt, quá tải, thiếu tải, ánh sáng yếu |
| Nhiệt độ hoạt động | -10°C đến 50°C; giảm 1% mỗi 1°C trên 40°C |
| Nhiệt độ bảo quản | -20°C đến 60°C |
| Độ ẩm | Dưới 95% RH, không ngưng tụ |
| Độ cao | Dưới 1000 m; giảm 1% trên 100 m từ 1000 đến 3000 m |
| Rung | Dưới 5,9 m/s² (0,6 g) |
| Bao vây | IP20, gắn tường hoặc tủ, lắp đặt dọc |
| Hệ thống phân phối | TN, TT |
| EMC / an toàn | IEC 61800-3 (C3); IEC 61800-5-1 |
Vỏ được xếp hạng IP20 và không cung cấp khả năng bảo vệ chống lại sự xâm nhập của nước. Biến tần phải được lắp đặt trong môi trường trong nhà hoặc vỏ bảo vệ phù hợp với hệ thống thông gió đầy đủ và phù hợp với các yêu cầu về nhiệt độ, độ ẩm và lắp đặt.
Cấu hình tham chiếu được cung cấp chỉ định ba chuỗi gồm 18 mô-đun có công suất định mức 250 Wp hoặc ba chuỗi gồm 15 mô-đun có công suất định mức 300 Wp. Những cách sắp xếp này tương ứng với 54 mô-đun hoặc 45 mô-đun tương ứng và công suất mảng danh nghĩa được tính toán là 13,5 kWp trong cả hai trường hợp. Thiết kế chuỗi cuối cùng phải được xác minh dựa trên bảng dữ liệu mô-đun, nhiệt độ tối thiểu của địa điểm và giới hạn điện áp DC của biến tần.
Thông số kỹ thuật được cung cấp liệt kê mức ồn tối đa là 65 dBA. Việc xử lý âm thanh bổ sung có cần thiết hay không tùy thuộc vào vị trí lắp đặt, độ âm thanh trong phòng, thiết bị vận hành và các yêu cầu về tiếng ồn hiện hành. Xem xét môi trường lắp đặt khi định vị biến tần trong tòa nhà có người ở hoặc phòng thiết bị khép kín.
Cấu hình mục đích chung phải phù hợp với tổng tải và phương pháp điều khiển được hỗ trợ. Đối với các ứng dụng điều khiển véc tơ, hãy xác nhận cách bố trí động cơ thích hợp trong sổ tay. Chạy nhiều động cơ từ một bộ truyền động yêu cầu dòng điện tổng hợp phải duy trì trong định mức của bộ truyền động và mỗi động cơ phải có bảo vệ quá tải thích hợp. Làm theo hướng dẫn của nhà sản xuất đối với chế độ điều khiển đã chọn.
Thông tin được cung cấp xác định tham số giám sát U0-49 là chỉ báo chế độ cung cấp, với 0 thể hiện hoạt động của lưới điện và 1 đại diện cho hoạt động của năng lượng mặt trời. Tham số có thể được đọc qua Modbus RTU nếu được hỗ trợ. Xác nhận định nghĩa đăng ký và cài đặt liên lạc dựa trên hướng dẫn sử dụng hiện hành trước khi tích hợp nó vào hệ thống giám sát từ xa.
Giữ tản nhiệt và quạt làm mát khỏi bụi, kiểm tra các đầu nối và kết nối dây điện theo lịch bảo trì, đồng thời theo dõi nhiệt độ và thông gió xung quanh. Phạm vi nhiệt độ hoạt động được liệt kê là -10°C đến 50°C, với mức giảm trên 40°C. Hướng dẫn độ cao được cung cấp cũng chỉ định việc giảm công suất trên 1000 m. Thực hiện theo hướng dẫn chính xác của mẫu máy về chu kỳ kiểm tra và quy trình bảo trì.
Không. Thông tin về dòng PC10 được cung cấp liệt kê chế độ bơm năng lượng mặt trời và chế độ biến tần đa năng. Hoạt động của bơm năng lượng mặt trời bao gồm MPPT và các chức năng bảo vệ liên quan đến bơm được ghi lại, trong khi hoạt động với mục đích chung hỗ trợ điều khiển động cơ SVC hoặc V/F, PID và Modbus RTU. Thông số P8-00 được xác định là thông số lựa chọn chế độ. Xác nhận cài đặt được phép và quy trình thay đổi chế độ trong hướng dẫn sử dụng dành riêng cho từng mẫu máy.
