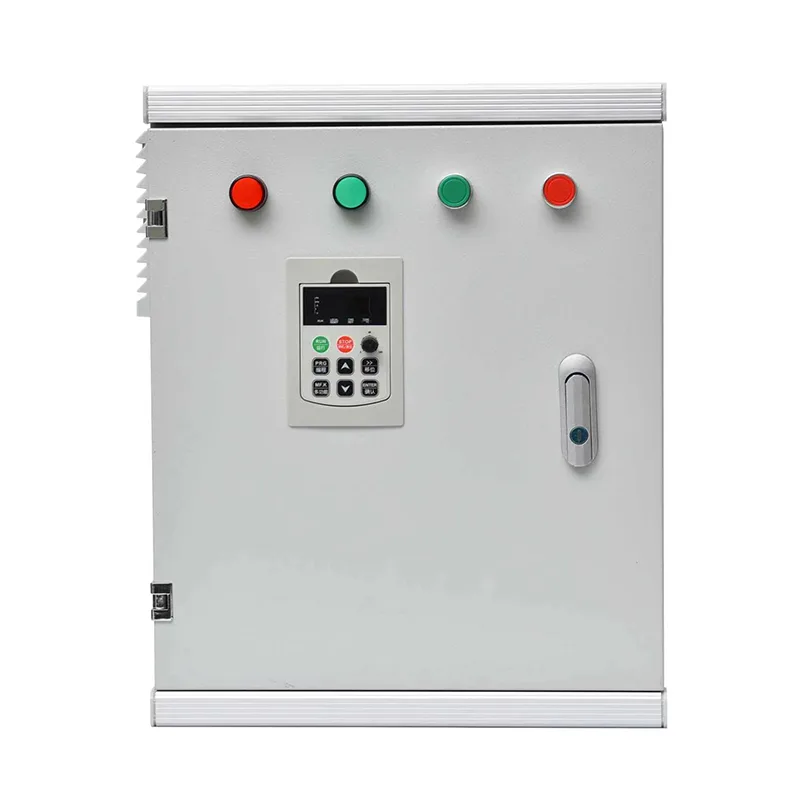

Tủ khởi động mềm do nhà sản xuất hàng đầu Trung Quốc Csivei cung cấp bao gồm bộ khởi động mềm 3 pha (công suất định mức từ 7,5 đến 800 kW, 380–690 V), cầu dao đầu vào hoặc cầu chì ngắt kết nối, công tắc tơ rẽ nhánh tích hợp, rơle quá tải động cơ và máy biến áp điều khiển. Các đặc tính khởi động - giới hạn dòng điện có thể lập trình, thời gian tăng điện áp và mô-men xoắn ban đầu - được đặt thông qua bàn phím kỹ thuật số hoặc HMI. Các chức năng tùy chọn bao gồm đường dốc dừng mềm cho hệ thống máy bơm để ngăn hiện tượng búa nước. Bảo vệ bao gồm ngắn mạch, quá tải, mất pha, thấp/quá điện áp và quá nhiệt thyristor. Giao tiếp tiêu chuẩn thông qua Modbus RTU cho phép kết nối với DCS hoặc SCADA của nhà máy; tùy chọn Profibus, Profinet hoặc Ethernet/IP có sẵn. Vỏ đứng trên sàn được chế tạo từ thép mạ kẽm với lớp sơn tĩnh điện hoàn thiện, được xếp hạng IP42 đến IP55, thích hợp cho các phòng điện trong nhà và môi trường công nghiệp bụi bặm.
Đối với các động cơ hoạt động ở tốc độ cố định nhưng yêu cầu khởi động nhẹ nhàng để bảo vệ thiết bị dẫn động và mạng điện, Tủ khởi động mềm cung cấp giải pháp thay thế nhỏ gọn, ít cần bảo trì cho bộ khởi động trực tiếp hoặc bộ khởi động sao tam giác.
Máy bơm hút, tăng áp và chuyển nước thô được hưởng lợi từ việc khởi động mềm, giúp loại bỏ hiện tượng búa nước trong đường ống và giảm mài mòn cơ học trên cánh quạt và khớp nối máy bơm. Chức năng dừng mềm tích hợp tiếp tục làm giảm sự va đập của van một chiều và tăng áp suất. Hoạt động bypass trong quá trình vận hành ở trạng thái ổn định đảm bảo tối thiểu việc sinh nhiệt trong tủ, ngay cả trong các trạm bơm có hệ thống thông gió hạn chế.
Máy làm lạnh, quạt tháp giải nhiệt và động cơ bộ xử lý không khí lớn trong các tòa nhà thương mại có thể tạo ra dòng điện khởi động cao khiến đèn nhấp nháy và làm căng bộ điều khiển máy phát điện. Tủ khởi động mềm giới hạn dòng khởi động ở mức 3–4 lần khi đầy tải, ngăn ngừa sụt áp. Công tắc tơ bypass loại bỏ tổn thất thyristor liên tục, duy trì hiệu quả sử dụng năng lượng của hệ thống trong thời gian hoạt động dài của tòa nhà.
Băng tải đai và máy nghiền đá yêu cầu tác dụng mô-men xoắn nhẹ trong quá trình khởi động để bảo vệ hộp số, mối nối dây đai và khớp nối khỏi tải va đập. Tính năng khởi động có thể điều chỉnh của bộ khởi động mềm mang lại một xung mô-men xoắn cao ngắn trước khi tăng tốc, khắc phục ma sát đứt của dây đai được tải đầy. Khi động cơ đang chạy, công tắc tơ bypass đảm bảo vận hành mát mẻ, tiết kiệm năng lượng trong môi trường bụi bặm, nhiệt độ cao.
Máy nén trục vít và pittông trong các nhà máy sản xuất, cùng với máy trộn và máy khuấy trong xử lý hóa chất, khởi động dưới tải và cần tăng tốc êm ái. Bộ khởi động mềm loại bỏ hiện tượng chuyển tiếp mô-men xoắn đột ngột làm tăng tốc độ mài mòn của ổ trục và cánh gạt, trong khi hoạt động rẽ nhánh đảm bảo không gây tổn thất thyristor trong thời gian dài chạy liên tục.
Máy bơm chìm giếng sâu và hệ thống phun nước lớn ở vùng sâu vùng xa dựa vào bộ khởi động mềm để bảo vệ trục máy bơm và vỏ giếng khỏi mô-men xoắn khởi động. Các tủ tương thích với nguồn cung cấp máy phát điện, vì dòng điện khởi động giảm cho phép máy phát điện nhỏ hơn khởi động máy bơm lớn hơn. Hoạt động bỏ qua giúp giảm tiêu thụ nhiên liệu trong mùa tưới.
Tủ khởi động mềm tích hợp bộ khởi động mềm dựa trên thyristor với khả năng bảo vệ toàn bộ động cơ và mạch điện trong một vỏ nối sẵn duy nhất, được tối ưu hóa cho điều khiển động cơ tốc độ cố định trong công nghiệp.
Bộ khởi động mềm điều khiển sáu bộ chỉnh lưu điều khiển bằng silicon chống song song (SCR), một cặp trên mỗi pha, để tăng điện áp động cơ một cách trơn tru từ mức mô-men xoắn ban đầu có thể điều chỉnh được (thường là 30–60% giá trị danh nghĩa) lên điện áp tối đa trong khoảng thời gian tăng tốc do người dùng đặt (0,5–60 giây). Trong quá trình tăng tốc, dòng điện được giới hạn ở bội số xác định của dòng điện đầy tải, thường là 3–5x, ngăn ngừa quá tải máy biến áp hoặc máy phát điện. Khi động cơ đạt đến tốc độ đồng bộ, một thuật toán bên trong sẽ phát hiện sự sụt giảm dòng điện và báo hiệu cho công tắc tơ rẽ nhánh đóng lại, kết nối trực tiếp động cơ với nguồn điện. Điều này sẽ tắt dòng điện ra khỏi SCR, loại bỏ tổn thất dẫn truyền và sinh nhiệt của chúng.
Sau khi khởi động, tất cả dòng điện của động cơ sẽ chạy qua công tắc tơ nhánh cơ học, được định mức cho hoạt động liên tục. Các SCR vẫn ở trạng thái ngắt, do đó bộ khởi động mềm không góp phần gì vào việc tăng nhiệt. Đây là lợi thế chính so với VFD trong các ứng dụng tốc độ cố định – tủ chạy mát và cần thông gió tối thiểu. Nếu chọn dừng mềm, đường vòng sẽ mở khi tắt máy và SCR sẽ hoạt động trở lại để giảm điện áp dần dần, ngăn ngừa hiện tượng búa nước.
Tủ cung cấp khả năng bảo vệ động cơ đầy đủ thông qua bộ ngắt mạch nhiệt từ và rơle quá tải điện tử với khả năng phát hiện mất pha và mất cân bằng dòng điện. Bảo vệ ngắn mạch được phối hợp để duy trì tính toàn vẹn của SCR. Các biện pháp bảo vệ bổ sung bao gồm:
● Bảo vệ dưới/quá áp, tắt trước khi động cơ bị hư hỏng do điện áp bất thường
● Cảm biến quá nhiệt của thyristor, có cảnh báo và trạng thái ngắt
● Phát hiện đảo pha và mất pha
● Bảo vệ chết máy và khóa rôto thông qua rơle
Khóa liên động an toàn bên ngoài (ví dụ: dừng khẩn cấp, công tắc rung) được nối với mạch điều khiển thông qua các thiết bị đầu cuối chuyên dụng.
Bàn phím kỹ thuật số có màn hình LCD trên bộ khởi động cung cấp cài đặt tham số cục bộ, điều khiển khởi động/dừng và chỉ báo trạng thái - bao gồm dòng điện, điện áp và mã lỗi của động cơ. HMI gắn trên cửa có thể được tích hợp cho các tủ lớn hơn. RS485 Modbus RTU tiêu chuẩn cho phép khởi động/dừng từ xa, tải xuống tham số và báo cáo cảnh báo tới DCS hoặc SCADA. Đối với các mạng nhà máy đòi hỏi khắt khe, các cổng Profibus DP, Profinet hoặc Ethernet/IP đều có sẵn.
Tủ đứng được làm từ tấm thép mạ kẽm khổ lớn với lớp sơn tĩnh điện chịu được thời tiết. Vì nhiệt thyristor chỉ được tạo ra trong quá trình khởi động và dừng kéo dài vài giây nên làm mát đối lưu tự nhiên thường đủ cho các tủ trong nhà. Đối với các thiết bị công suất cao hoặc môi trường có môi trường xung quanh cao, quạt không khí cưỡng bức được lọc có bộ điều khiển nhiệt độ được cung cấp. Xếp hạng bảo vệ tiêu chuẩn là IP42 đến IP54; xếp hạng cao hơn có sẵn cho các địa điểm bụi bặm hoặc ngoài trời.
Mỗi tủ đều trải qua quá trình kiểm tra nghiệm thu tại nhà máy bao gồm: đo điện trở cách điện mạch điện, xác minh mạch kích hoạt SCR, vận hành công tắc tơ rẽ nhánh và kiểm tra chức năng của tất cả các cấu hình khởi động/dừng được lập trình và các chức năng bảo vệ. Việc lắp ráp được thiết kế và thử nghiệm theo tiêu chuẩn IEC 61439-1/2, đồng thời tất cả các mạch điều khiển đều được thử nghiệm theo các tiêu chuẩn chống ồn hiện hành.
Câu hỏi 1: Khi nào tôi nên chọn tủ khởi động mềm thay vì bộ khởi động VFD hoặc DOL?
Chọn bộ khởi động mềm khi bạn cần tăng tốc động cơ trơn tru và giảm dòng điện khởi động nhưng không yêu cầu thay đổi tốc độ liên tục. Bộ khởi động mềm đơn giản hơn, tạo ra ít nhiệt hơn, chi phí thấp hơn và nhỏ gọn hơn VFD. So với DOL, chúng loại bỏ hiện tượng tăng dòng điện và sốc cơ học. So với star-delta, chúng cung cấp các thông số khởi động có thể điều chỉnh hoàn toàn và hệ thống bơm có thể dừng mềm.
Câu 2: Tủ có thể chứa những kích cỡ động cơ nào?
Tủ tiêu chuẩn được cấu hình cho động cơ từ 7,5 kW đến 800 kW ở 400 V (ba pha), với mức định mức 690 V dành cho động cơ lớn hơn. Chúng tôi sẽ kết hợp bộ khởi động mềm, công tắc tơ rẽ nhánh và bộ ngắt mạch với dòng điện trên bảng tên động cơ của bạn. Có thể cấu hình tùy chỉnh cho công suất cao hơn.
Câu 3: Tủ khởi động mềm có hỗ trợ khởi động bằng nhiều động cơ không?
Có, theo cách sắp xếp tuần tự: một bộ khởi động mềm duy nhất có thể khởi động nhiều động cơ lần lượt, mỗi động cơ có công tắc tơ đầu ra riêng. Sau khi động cơ thứ nhất đạt tốc độ tối đa và bỏ qua, bộ khởi động mềm sẽ ngắt kết nối với động cơ đó và kết nối với động cơ thứ hai, v.v. Điều này giúp giảm chi phí khi nhiều máy bơm hoặc quạt có kích thước tương tự dùng chung một trạm. Tuy nhiên, tất cả các động cơ phải có thông số khởi động giống nhau hoặc tương tự nhau.
Q4: Điều gì xảy ra nếu bộ khởi động mềm bị hỏng khi động cơ đang chạy?
Khi động cơ ở tốc độ tối đa và công tắc tơ rẽ nhánh được đóng lại, động cơ sẽ chạy trực tiếp từ nguồn điện lưới. Nếu bảng điều khiển của bộ khởi động mềm bị hỏng hoặc SCR bị hỏng, động cơ vẫn tiếp tục chạy mà không bị ảnh hưởng. Lỗi sẽ chỉ ảnh hưởng đến lần khởi động tiếp theo. Tính an toàn vốn có này là một lợi thế lớn trong vận hành.
Câu 5: Quãng đường khởi động mềm dài bao nhiêu và có thể điều chỉnh được không?
Thời gian tăng điện áp có thể điều chỉnh hoàn toàn, thường từ 0,5 đến 60 giây và có thể kéo dài hơn nữa nếu cần. Điện áp khởi động ban đầu (khởi động) cũng có thể điều chỉnh được. Đoạn đường nối tối ưu được xác định bởi động cơ và tải - đủ dài để loại bỏ sốc cơ học, đủ ngắn để hạn chế hiện tượng nóng lên của thyristor trong quá trình khởi động.
Câu hỏi 6: Bộ khởi động mềm có thể xử lý việc khởi động thường xuyên không?
Bộ khởi động mềm được đánh giá cho số lần khởi động cụ thể mỗi giờ (thường lên tới 10 lần khởi động ở cường độ cao). Đánh giá này phụ thuộc vào cài đặt dòng khởi động, thời gian tăng tốc và kích thước động cơ. Đối với các ứng dụng liên quan đến việc khởi động rất thường xuyên (ví dụ: băng tải lập chỉ mục), VFD có thể phù hợp hơn. Tham khảo ý kiến của chúng tôi với chu kỳ nhiệm vụ của bạn để xác định kích thước phù hợp.
Q7: Tủ cần bảo trì những gì?
Việc bảo trì thường xuyên là tối thiểu: kiểm tra trực quan hàng năm các điểm ngắt điện, vệ sinh bộ lọc thông gió (nếu được trang bị) và kiểm tra chức năng của công tắc tơ rẽ nhánh. SCR không có bộ phận chuyển động và không bị mòn. Công tắc tơ bypass là thành phần chính có thể sử dụng được, với tuổi thọ cơ học thường vượt quá một triệu hoạt động, nghĩa là có thể sử dụng được nhiều năm.
Câu hỏi 8: Bộ khởi động mềm có tạo ra sóng hài trên nguồn điện không?
Bộ khởi động mềm thyristor chỉ tạo ra dòng điện hài trong thời gian khởi động ngắn và dừng mềm. Trong quá trình vận hành bypass ở trạng thái ổn định, động cơ sẽ tạo ra dòng điện hình sin, do đó không tạo ra sóng hài. Điều này làm cho chúng thân thiện với lưới điện hơn các bộ truyền động AC, vốn có thể tạo ra sóng hài liên tục trừ khi được lọc.
Cơ quan cấp nước khu vực ở Đông Âu đã quản lý một mạng lưới gồm 20 trạm bơm tăng áp từ xa, mỗi trạm có 2–4 máy bơm khởi động trực tiếp thông thường (DOL) có công suất từ 37 đến 132 kW. Các trạm này rất quan trọng trong việc phân phối nước đến một số thị trấn, nhưng các vấn đề tái diễn đã gây ra chi phí vận hành không thể chấp nhận được và sự gián đoạn dịch vụ.
Vấn đề chính là về điện. Dòng điện khởi động DOL đột ngột - lên tới 7 lần khi đầy tải - đã gây ra hiện tượng sụt điện áp nghiêm trọng trên các đường dây phân phối yếu ở nông thôn. Điều này làm ngắt rơ-le bảo vệ tại các trạm biến áp gần đó, đôi khi làm gián đoạn nguồn điện tới chính trạm bơm. Cơ quan có thẩm quyền cũng phải đối mặt với chi phí bảo trì cơ học cao: búa nước trong quá trình khởi động và dừng máy bơm thường xuyên bị đứt các khớp nối ống và van một chiều bị hỏng, trong khi việc sử dụng mô-men xoắn đột ngột làm rút ngắn tuổi thọ ổ trục và khớp nối của máy bơm. Các trạm không có người điều khiển và được đặt ở những vùng sâu vùng xa nên bất kỳ thiết bị nào cũng phải mạnh mẽ, đơn giản và có khả năng báo cáo lỗi từ xa.
Cơ quan có thẩm quyền đã đánh giá cả VFD và bộ khởi động mềm. VFD cung cấp khả năng kiểm soát tốc độ nhưng bị coi là quá mức - máy bơm được thiết kế để chạy ở tốc độ cố định theo đường cong hệ thống tĩnh, trong đó các van tiết lưu đã cung cấp khả năng cắt giảm dòng chảy. Tủ khởi động mềm là lựa chọn lý tưởng: chúng sẽ loại bỏ dòng điện khởi động và búa nước mà không gây ra tổn thất truyền động liên tục hoặc làm mát phức tạp.
● Công tắc tơ rẽ nhánh bên trong của bộ khởi động mềm có nghĩa là khi chạy, động cơ sẽ tiêu thụ điện mà không bị thất thoát thyristor, giúp giảm thiểu việc sinh nhiệt trong tủ trong phòng bơm không được thông gió.
● Tính năng dừng mềm sẽ giảm dần tốc độ máy bơm trong khi tắt máy, loại bỏ hiện tượng sốc áp suất gây ra hiện tượng búa nước.
● Giao diện kỹ thuật số đơn giản của tủ và kết nối Modbus RS485 được tích hợp trực tiếp vào mạng SCADA mới nổi của cơ quan có thẩm quyền, cho phép báo cáo lỗi mà không cần đến hiện trường.
● Dòng khởi động giảm có nghĩa là các tổ máy phát điện hiện có (được sử dụng trong thời gian mất điện lưới) có thể khởi động cùng một máy bơm mà không gặp vấn đề về sụt áp, từ đó mở rộng công suất dự phòng hiệu quả.
Hai mươi tủ khởi động mềm được tiêu chuẩn hóa (dòng điện từ 45 đến 160 A) đã được chế tạo, thử nghiệm tại nhà máy và lắp đặt trong các phòng máy bơm hiện có trong hơn sáu tháng. Mỗi tủ bao gồm một cầu dao chính, một bộ khởi động mềm với công tắc tơ bypass, rơle quá tải điện tử, giao tiếp Modbus và vỏ chống mưa IP54. Quá trình vận hành bao gồm việc nhập tham số đơn giản về thời gian tăng tốc và giới hạn dòng điện cũng như kết nối một cáp Modbus với thiết bị đầu cuối từ xa của trạm.
● Đã loại bỏ tình trạng nhiễu loạn điện áp lưới khi khởi động máy bơm. Không có chuyến đi trạm biến áp nào nữa được ghi nhận kể từ khi trang bị thêm.
● Việc sửa chữa đường ống giảm hơn 80% trong năm đầu tiên do hiện tượng búa nước trong quá trình khởi động và dừng đã được loại bỏ thông qua cấu hình khởi động mềm và dừng mềm.
● Việc thay thế vòng bi và vòng đệm máy bơm cho thấy mức độ suy giảm có thể đo lường được, do khởi động trơn tru, mô-men xoắn thấp.
● Thiết kế đường vòng đảm bảo phòng điện luôn mát mẻ, ngay cả khi chạy máy bơm có nhu cầu cao kéo dài; không xảy ra lỗi làm mát tủ.
● Cơ quan quản lý hiện nhận được trạng thái khởi động/dừng theo thời gian thực, dòng điện khởi động và nhật ký lỗi từ mỗi trạm trên SCADA của mình, cho phép phản hồi dự đoán thay vì gọi đi khẩn cấp.
● Sau một năm, cơ quan có thẩm quyền đã mở rộng chương trình tới 10 trạm bổ sung, sử dụng tủ khởi động mềm làm tiêu chuẩn cho tất cả các dự án trang bị thêm từ DOL sang mềm.
