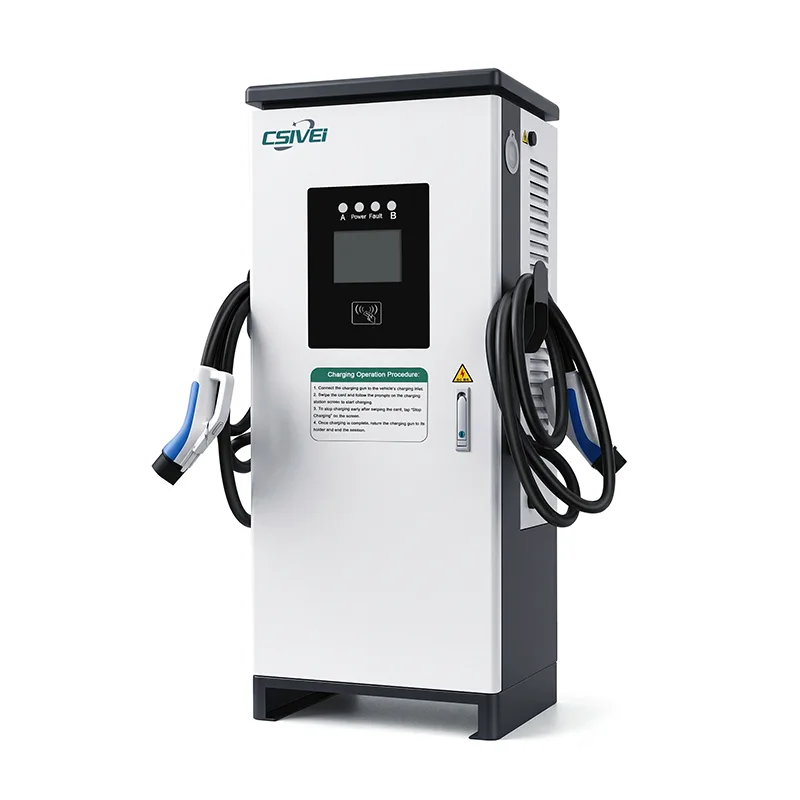

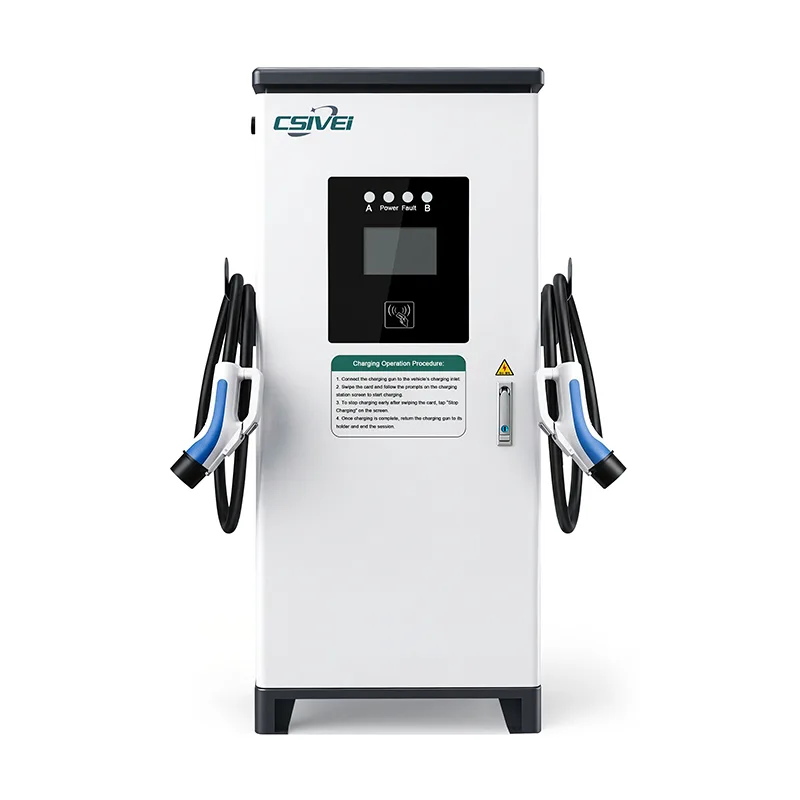

Trạm sạc DC sạc 50KW EV

Được thiết kế cho công suất 30kW–80kW, Trạm sạc DC Bộ sạc EV 50KW này do nhà sản xuất hàng đầu Trung Quốc CSIVEI cung cấp có thể sạc cùng lúc hai xe điện, đồng thời phân phối điện linh hoạt theo nhu cầu của xe và trạng thái pin. Khi chỉ có một xe được kết nối, toàn bộ năng lượng sạc sẽ được phân bổ cho một khẩu súng; khi chiếc xe thứ hai cắm vào, nguồn điện sẽ tự động được cân bằng để tối đa hóa hiệu quả sạc và sử dụng khoang.

Thiết kế treo tường nhỏ gọn lắp đặt trực tiếp trên tường hoặc cột kết cấu, loại bỏ nhu cầu sử dụng nền bê tông và tiết kiệm không gian đỗ xe quý giá. Bệ thép tùy chọn cho phép lắp đặt tự do cho các ứng dụng ở địa điểm mở.

Hỗ trợ các tiêu chuẩn CCS1, CCS2, CHAdeMO và GB/T, Trạm sạc DC Bộ sạc EV 50KW có thể được cấu hình với các kết hợp đầu nối hỗn hợp để phù hợp với các nhóm EV đa dạng. Mỗi súng sạc hoạt động độc lập với chức năng đo sáng chuyên dụng, bảo vệ an toàn và giao tiếp OCPP 1.6J/2.0.1.

Vỏ được xếp hạng IP55 được chế tạo cho môi trường đỗ xe đòi hỏi khắt khe, trong khi giá đỡ cáp tích hợp, giám sát cách điện, bảo vệ rò rỉ DC, bảo vệ quá nhiệt và chức năng dừng khẩn cấp đảm bảo hoạt động an toàn và đáng tin cậy trong mỗi phiên sạc.

Ứng dụng sản phẩm

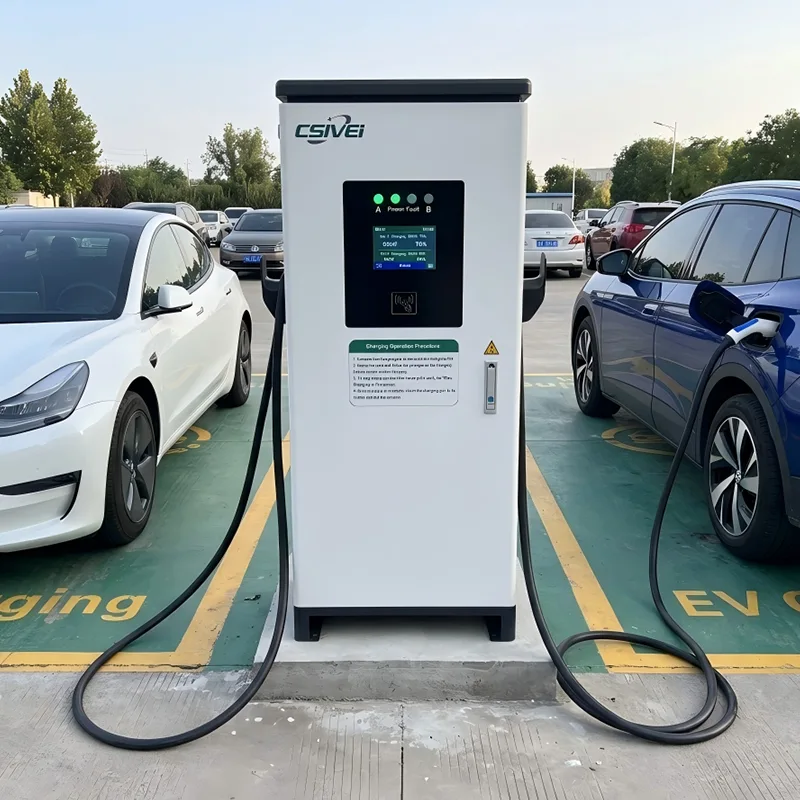

Khi không gian sàn khan hiếm nhưng nhu cầu sạc cao, Trạm sạc DC Bộ sạc EV 50KW gắn trên các bề mặt thẳng đứng hiện có và phục vụ hai phương tiện từ một bộ phận nhỏ gọn. Với phụ kiện bệ tùy chọn, nó thích ứng với mọi cách bố trí đỗ xe trong khi vẫn giữ cho khu vực mặt đất thông thoáng và hoạt động được.

1. Bãi đỗ xe thương mại ngầm và nhiều tầng

Tại các bãi đỗ xe tầng hầm phục vụ các trung tâm mua sắm, tòa tháp văn phòng và khu phức hợp, mỗi mét vuông diện tích sàn đều bị tranh chấp. Trạm sạc DC Bộ sạc EV 50KW này lắp đặt trực tiếp lên các bức tường chu vi hoặc các cột kết cấu, phục vụ hai khoang liền kề từ một bộ phận mà không chiếm bất kỳ diện tích mặt đất nào. Cấu hình súng kép giảm một nửa số lượng thiết bị treo tường cần thiết cho mỗi hàng đỗ xe, giảm chi phí lắp đặt, độ phức tạp trong phân phối điện và gánh nặng bảo trì dài hạn. Người lái xe được hưởng lợi từ việc sạc nhanh trong cách bố trí khoang hiện có, trong khi người vận hành có được công suất sạc tối đa từ diện tích tường tối thiểu

2. Cơ sở đậu xe khách sạn, khu dân cư và nơi làm việc

Các cơ sở cung cấp dịch vụ sạc xe điện cho khách, người thuê hoặc nhân viên thường phải đối mặt với công suất điện hạn chế và bố trí bãi đậu xe chật hẹp. Một thiết bị treo tường súng kép duy nhất phục vụ hai khoang EV chuyên dụng từ một kết nối điện, đơn giản hóa việc quản lý tải. Xác thực dựa trên ứng dụng và RFID cho phép thanh toán cho mỗi người dùng trên mỗi khẩu súng một cách độc lập, do đó, khách sạn có thể lập hóa đơn cho khách trên Gun 1 trong khi người thuê văn phòng sử dụng Gun 2 trên tài khoản của chính họ - tất cả từ một bộ sạc. Cấu hình gắn trên tường giúp lối đi dành cho người đi bộ luôn thông thoáng và duy trì tính thẩm mỹ sạch sẽ như mong đợi trong môi trường đỗ xe cao cấp.

3. Kho hạm đội với cơ sở hạ tầng chu vi

Các nhà khai thác đội xe vừa và nhỏ - chẳng hạn như các trung tâm giao hàng chặng cuối, trung tâm dịch vụ thành phố và các bãi đỗ xe của công ty - thường đỗ xe dựa vào các bức tường tòa nhà hoặc hàng rào chu vi. Bộ sạc DC súng kép gắn tường dọc theo các ranh giới này phục vụ hai đội xe trên mỗi chiếc mà không tốn diện tích sân cần thiết cho việc điều khiển và cất giữ xe. Việc sạc theo lịch trình thông qua chương trình phụ trợ OCPP có thể sắp xếp các phiên để phù hợp với mức giá ngoài giờ cao điểm và khả năng súng kép đảm bảo hai phương tiện luôn sẵn sàng cho mỗi chu kỳ thay đổi mà không cần gấp đôi phần cứng.

4. Đại lý & Showroom đa thương hiệu

Các nhóm đại lý phục vụ nhiều thương hiệu xe điện cần sạc nhanh, không phụ thuộc vào thương hiệu trong phạm vi giới hạn xưởng và khu trưng bày. Một thiết bị gắn súng kép gắn trên tường phía trên khoang dịch vụ sạc hai phương tiện cạnh nhau, giữ cho dụng cụ, kỹ thuật viên và lối đi của khách hàng không bị cản trở. Cấu hình súng hỗn hợp — một CCS2, một CHAdeMO — cho phép cùng một thiết bị phục vụ đồng thời các loại xe khác nhau, giảm số lượng bộ sạc riêng biệt cần thiết trong khu vực dịch vụ đa thương hiệu.

5. Lô đất & bãi đỗ xe ngoài trời

Khi không có tường hoặc cột chu vi, bộ bệ tùy chọn sẽ biến mỗi thiết bị thành một bộ sạc đứng nhỏ gọn phục vụ hai khoang từ một cột mỏng duy nhất. Điều này cho phép triển khai kết hợp giá treo tường và bệ trên một địa điểm bằng cách sử dụng một mẫu bộ sạc được tiêu chuẩn hóa duy nhất, đơn giản hóa thông số kỹ thuật, mua sắm và dự trữ phụ tùng thay thế. Diện tích bệ đỡ là một phần nhỏ của tủ đứng toàn bộ trên sàn, bảo toàn không gian đậu xe có giá trị trong các lô có bề mặt mật độ cao.

Tính năng sản phẩm

Trạm sạc DC của bộ sạc EV 50KW tích hợp hai đầu ra DC độc lập vào một khung gầm nhỏ gọn có thể treo tường — đạt được mật độ công suất cao và thông lượng của xe kép trong phạm vi hạn chế về không gian khi triển khai treo tường.

Kiến trúc nguồn đầu ra kép nhỏ gọn

Ở lõi hệ thống, một bus DC dùng chung được cấp điện bằng các bộ chỉnh lưu có thể thay thế nóng theo mô-đun — thường có công suất từ ​​15kW đến 20kW mỗi bộ — hoạt động với hiệu suất chuyển đổi ≥95%. Tổng công suất mô-đun được lắp đặt xác định công suất tối đa của bộ sạc, có thể cấu hình từ 30kW đến 80kW. Bộ điều khiển phân bổ nguồn tập trung tự động phân phối dung lượng bus DC có sẵn giữa hai kênh đầu ra theo từng giây. Khi chỉ có một phương tiện được kết nối, 100% công suất xe buýt sẽ đi đến khẩu súng đó. Khi chiếc xe thứ hai cắm vào, bộ điều khiển sẽ liên tục đánh giá dòng điện, điện áp ắc quy và trạng thái sạc theo yêu cầu của từng phương tiện, sau đó phân bổ lại nguồn điện để tối đa hóa tổng công suất trong khi vẫn tôn trọng giới hạn đường cong sạc của từng ắc quy. Kiến trúc này cho phép khung gầm nhỏ gọn cung cấp dịch vụ cho hai phương tiện mà không cần đến hai bộ truyền động độc lập.

Kỹ thuật nhiệt cho hoạt động của súng kép treo tường

Việc sạc súng kép liên tục trong vỏ treo tường đặt ra thách thức về nhiệt tập trung - hai phiên đồng thời tạo ra nhiều nhiệt tổng hợp hơn so với súng đơn tương đương, tuy nhiên khung máy vẫn phải nhỏ gọn để lắp đặt treo tường. Giải pháp này kết hợp đường dẫn luồng khí được phân chia, kín với quạt có tốc độ thay đổi áp suất tĩnh cao. Không khí được hút qua các cửa hút được lọc ở phía trước, được đẩy qua bộ mô-đun nguồn và thoát ra qua các lỗ thông hơi bên hông — ngăn chặn sự tuần hoàn của khí nóng ngay cả khi mặt sau của thiết bị tựa sát vào tường. Cảm biến nhiệt chuyên dụng trên công tắc tơ đầu ra và đầu nối của mỗi súng theo dõi nhiệt độ độc lập trên mỗi kênh. Nếu một khẩu súng đạt đến giới hạn nhiệt, đầu ra của nó sẽ được điều chỉnh riêng lẻ mà không ảnh hưởng đến phiên đang diễn ra khác. Lớp phủ phù hợp bảo vệ tất cả PCB khỏi sự ngưng tụ, bụi và các khí vi lượng ăn mòn đôi khi được tìm thấy trong các cấu trúc bãi đậu xe kín.

Kiểm soát và an toàn trên mỗi súng độc lập

Mỗi khẩu súng hoạt động với một kênh giám sát an toàn hoàn toàn độc lập. Điện trở cách điện được đo liên tục trên mỗi đầu ra trước và trong mỗi lần sạc. Mạch phát hiện dòng dư nhạy cảm DC loại A + 6mA giám sát từng súng một cách riêng biệt và phát hiện hàn contactor chạy trên cả hai kênh. Nếu phát hiện tình trạng lỗi trên Gun 1 thì chỉ phiên đó kết thúc; Gun 2 tiếp tục hoạt động không bị ảnh hưởng. Nút dừng khẩn cấp trên bảng mặt trước sẽ cách ly cơ học cả hai đầu ra đồng thời khi được yêu cầu. Cấu trúc an toàn cho mỗi khẩu súng độc lập này có nghĩa là bộ phận gắn trên tường của súng kép mang lại khả năng bảo vệ toàn vẹn giống như hai bộ sạc súng đơn riêng biệt.

Giao tiếp súng kép đa giao thức

Bộ điều khiển Linux nhúng quản lý cả hai súng dưới dạng các điểm sạc riêng biệt, mỗi súng có ngăn xếp giao tiếp CAN và PLC riêng. Điều này hỗ trợ các cấu hình tiêu chuẩn hỗn hợp — ví dụ: Gun 1 giao tiếp qua CCS2 PLC trong khi Gun 2 sử dụng CHAdeMO CAN — trong một đơn vị vật lý duy nhất. Kết nối phụ trợ OCPP 1.6J/2.0.1 báo cáo mỗi khẩu súng là một điểm sạc riêng biệt với nhật ký giao dịch độc lập, đo năng lượng và chẩn đoán lỗi, cho phép thanh toán theo từng khoang và phân tích mức sử dụng chi tiết.

Thiết kế kết cấu và quản lý cáp

Vỏ sử dụng thép mạ kẽm nhẹ sơn tĩnh điện chống ăn mòn, đạt tiêu chuẩn IP55 và chống va đập IK10. Giá đỡ đa điểm được gia cố phân phối tải trọng trên các neo tường thích hợp cho bê tông, gạch hoặc kết cấu thép. Trọng tâm của thiết bị nằm sát mặt phẳng tường, giảm thiểu lực đúc hẫng lên các vật cố định. Hai bao đựng cáp gắn bên hông — một hộp đựng cho mỗi súng — tích hợp vào cấu hình khung máy, giữ cả hai dây cáp cách xa mặt đất và được đặt ở độ cao phù hợp. Các rãnh định tuyến cáp được tích hợp vào các cạnh của vỏ để tránh bị rối giữa hai súng.

Khả năng thích ứng của bệ

Bộ bệ tùy chọn sử dụng giao diện giá đỡ giống như lắp đặt trên tường, không yêu cầu sửa đổi phần cứng bên trong. Cột thép mạ kẽm bao gồm một kênh quản lý cáp tích hợp và một tấm đế chịu lực cao để cố định bu-lông neo. Điều này cho phép các cơ sở triển khai cùng một mẫu bộ sạc ở cả cấu hình treo tường và bệ, đơn giản hóa công tác hậu cần dự án và quản lý phụ tùng thay thế dài hạn.

Quản lý tải thân thiện với lưới

Hệ thống quản lý tải động không chỉ cân bằng năng lượng giữa hai phương tiện được kết nối mà còn có thể giao tiếp với các hệ thống quản lý năng lượng cấp cơ sở thông qua OCPP hoặc Modbus. Điều này cho phép bộ sạc điều chỉnh tổng mức tiêu thụ để đáp ứng với tín hiệu tải trọng của tòa nhà, sản xuất năng lượng mặt trời hoặc biểu giá theo thời gian trong ngày - kiểm soát mức phí nhu cầu cao nhất trong khi vẫn cung cấp thông lượng sạc cho hai phương tiện.

Trường hợp khách hàng

Khu phức hợp bán lẻ và văn phòng ở trung tâm thành phố — Đại tu tính phí bãi đậu xe ngầm

Lý lịch

Một tập đoàn bất động sản thương mại nổi tiếng đang quản lý một khu phức hợp bán lẻ và văn phòng hàng đầu ở khu vực đô thị đông đúc ở châu Á cần triển khai tính năng sạc nhanh DC cho hai tầng đỗ xe ngầm. Người thuê nhà - bao gồm các tập đoàn đa quốc gia, thương hiệu bán lẻ cao cấp và nhà điều hành không gian làm việc chung - ngày càng yêu cầu sạc xe điện như tiện ích cốt lõi của tòa nhà. Ban quản lý đặt ra một mục tiêu đầy tham vọng: trang bị một số lượng đáng kể các khoang để sạc nhanh mà không làm giảm tổng số chỗ đậu xe có sẵn.

Thử thách

Bãi đậu xe ngầm hiện tại được thiết kế từ nhiều thập kỷ trước khi áp dụng xe điện phổ biến, gây ra những hạn chế nghiêm trọng:

●  Các bãi đậu xe có kích thước theo tiêu chuẩn quy định tối thiểu, với khoảng trống hẹp ở tất cả các phía.

●  Chiều rộng lối đi lái xe không thể chứa được tủ sạc đặt trên sàn mà không cản trở việc lưu thông của xe hoặc tạo ra điểm mù.

●  Các cột kết cấu xuất hiện thường xuyên nhưng phân bố không đều; các bức tường chu vi cung cấp các bề mặt lắp đặt phù hợp nhất.

●  Cơ sở hạ tầng điện của tòa nhà có công suất dự phòng hạn chế, khiến hiệu quả sử dụng điện trở nên quan trọng.

●  Mọi công việc xây dựng đều phải được thực hiện theo từng giai đoạn để tránh làm gián đoạn hoạt động bán lẻ và văn phòng hàng ngày.

●  Nhóm bất động sản ban đầu đánh giá bộ sạc đặt trên sàn nhưng nhanh chóng từ bỏ ý định này. Các tủ đặt ở đầu các ngăn sẽ nhô ra các lối đi. Những người được đặt giữa các vịnh sẽ tiêu tốn toàn bộ chỗ đậu xe. Kết quả sẽ là mất đi sức chứa bãi đậu xe - kết quả chính xác mà ban quản lý muốn tránh.

Tại sao nên sử dụng Bộ sạc DC treo tường súng kép?

Giải pháp xuất hiện từ một quan sát đơn giản: các bức tường chu vi chạy dọc theo cả hai bên của các tầng đỗ xe tạo ra các bề mặt lắp đặt dài, không bị gián đoạn, tiếp giáp trực tiếp với các dãy bãi đỗ xe. Bộ sạc gắn trên tường súng kép được đặt trên tường giữa hai khoang liền kề có thể phục vụ cả hai từ một bộ phận duy nhất được nâng hoàn toàn lên khỏi mặt đất.

Cách tiếp cận này mang lại lợi ích ngay lập tức so với các lựa chọn thay thế:

●  Không tiêu tốn diện tích sàn — mọi khoang vẫn có sẵn để đỗ xe.

●  Một thiết bị phục vụ hai khoang đã giảm một nửa số bộ sạc, điểm lắp đặt và kết nối điện cần thiết cho mỗi hàng so với các thiết bị treo tường một súng.

●  Hình dạng khung gầm nhỏ gọn, được gắn phẳng vào tường, duy trì toàn bộ chiều rộng lối đi để xe lưu thông.

●  Việc lắp đặt không cần cắt bê tông, không cần neo đất và giảm thiểu gián đoạn — tất cả hệ thống cáp đều chạy qua các khay cáp treo tường hiện có.

●  Tính năng quản lý tải động súng kép giúp duy trì mức tiêu thụ điện năng cao nhất trên mỗi thiết bị trong phạm vi công suất điện sẵn có của tòa nhà.

Đối với một số ít các cặp khoang ở hàng giữa không thể tiếp cận được tường hoặc cột, bộ bệ tùy chọn đã được chỉ định. Điều này cho phép triển khai cùng một mẫu bộ sạc trên một cột mỏng đứng tự do, duy trì logic một bộ trên hai khoang mà không cần đưa sản phẩm khác vào dự án.

Triển khai

Sáu mươi bộ sạc DC gắn tường súng kép 60kW của chúng tôi — mỗi bộ sạc được cấu hình với súng CCS2 kép — đã được lắp đặt trên hai tầng hầm. Năm mươi bốn chiếc được treo trên tường dọc theo các bức tường chu vi; sáu đơn vị đã sử dụng bộ bệ cho các vị trí ở hàng giữa. Dự án được thực hiện thành ba giai đoạn, mỗi giai đoạn hoàn thành vào những giờ cuối tuần để tránh gián đoạn các ngày trong tuần. Tất cả các bộ sạc đều được tích hợp vào chương trình phụ trợ OCPP tập trung của tòa nhà, cho phép truy cập thông qua thẻ truy cập hiện có của người thuê, thanh toán theo từng khoang và giám sát năng lượng tập trung.

Kết quả

●  Khu phức hợp đã tạo ra khả năng sạc nhanh xe điện trên 120 bãi đậu xe trong khi không còn chỗ đậu xe — điều kiện để dự án được phê duyệt ngay từ ngày đầu tiên.

●  Cấu hình súng kép giảm tổng số bộ sạc xuống một nửa so với giải pháp thay thế súng đơn, cắt giảm chi phí thiết bị, nhân công lắp đặt và độ phức tạp trong phân phối điện.

●  Mức tiêu thụ điện cao điểm vẫn nằm trong mức công suất được phân bổ của tòa nhà, giúp loại bỏ nhu cầu nâng cấp kết nối lưới tốn kém.

●  Các cuộc khảo sát về mức độ hài lòng của người thuê nhà đã ghi nhận mức tăng có thể đo lường được về điểm số liên quan đến tiện nghi của tòa nhà, trong đó việc sạc xe điện được coi là lý do chính khiến gia hạn hợp đồng thuê.

●  Kể từ đó, nhóm bất động sản đã áp dụng thông số kỹ thuật gắn tường súng kép tương tự cho các dự án trang bị thêm tại hai cơ sở lưu trú bổ sung, với tùy chọn bệ đỡ cung cấp logic triển khai nhất quán trên nhiều bố cục đỗ xe khác nhau.

●  Các nhóm bảo trì đã báo cáo rằng việc bảo trì một thiết bị cho mỗi hai khoang đã đơn giản hóa việc kiểm tra định kỳ và giảm tính đa dạng của phụ tùng thay thế so với việc triển khai một khẩu súng.

Câu hỏi thường gặp

Câu hỏi 1: Việc sạc súng kép hoạt động như thế nào khi cắm hai xe cùng lúc?

Hệ thống quản lý tải động của bộ sạc liên tục giám sát điện áp ắc quy, trạng thái sạc và dòng điện yêu cầu của từng xe. Sức mạnh sẵn có được phân chia giữa hai khẩu súng theo thời gian thực để tối đa hóa công suất tổng thể. Khi chỉ có một chiếc xe được cắm điện, nó sẽ nhận được 100% công suất định mức của bộ sạc. Quá trình chuyển đổi sang chế độ chia nguồn hoàn toàn tự động và liền mạch.

Câu hỏi 2: Hai loại súng này có thể sạc các hãng xe khác nhau với các tiêu chuẩn đầu nối khác nhau không?

Đúng. Trạm sạc DC Bộ sạc EV 50KW hỗ trợ các cấu hình súng hỗn hợp - ví dụ: một CCS2 và một CHAdeMO trong cùng một thiết bị. Mỗi khẩu súng hoạt động như một điểm sạc độc lập với giao thức liên lạc và giám sát an toàn riêng, phục vụ đồng thời hai mẫu và kiểu xe điện khác nhau.

Câu 3: Điều gì xảy ra nếu một khẩu súng gặp lỗi trong phiên kép?

Mỗi súng có chức năng giám sát cách điện độc lập, phát hiện dòng điện dư và bảo vệ quá nhiệt. Lỗi trên một khẩu súng chỉ chấm dứt phiên đó; khẩu súng còn lại vẫn tiếp tục sạc bình thường. Nút dừng khẩn cấp ở bảng mặt trước sẽ cách ly cả hai đầu ra ngay lập tức nếu cần.

Câu hỏi 4: Loại tường nào phù hợp để gắn bộ sạc súng đôi này?

Thiết bị được gắn vào các cột bê tông, gạch hoặc kết cấu thép đặc bằng cách sử dụng giá đỡ đa điểm được gia cố. Khả năng chịu tải cần được xác nhận trong quá trình khảo sát hiện trường. Hướng dẫn lắp đặt của chúng tôi cung cấp đầy đủ các mẫu lắp đặt và thông số kỹ thuật neo cho nhà thầu điện của bạn.

Câu 5: Tùy chọn bệ đỡ hoạt động như thế nào?

Đối với các địa điểm không có tường phù hợp - chẳng hạn như lô đất có bề mặt mở hoặc bãi đậu xe ở hàng giữa - có sẵn bệ thép mạ kẽm tùy chọn. Nó sử dụng giá đỡ tương tự như phiên bản treo tường, không yêu cầu thay đổi phần cứng bên trong. Bệ bao gồm một kênh cáp tích hợp và tấm sàn và có thể được lắp đặt cùng với các thiết bị treo tường tại cùng một vị trí.

Câu hỏi 6: Sản lượng điện hiện có là bao nhiêu và tại sao nó lại thấp hơn bộ sạc súng đôi đặt trên sàn?

Trạm sạc DC sạc EV 50KW này có tổng công suất từ ​​30kW đến 80kW. Dòng sản phẩm này được tối ưu hóa để quản lý nhiệt gắn tường và công suất điện điển hình của tòa nhà tại các địa điểm như bãi đỗ xe ngầm và gara văn phòng. Để có yêu cầu năng lượng cao hơn, bộ sạc DC súng kép đặt trên sàn của chúng tôi cung cấp cấu hình từ 60kW đến 240kW.

Câu hỏi 7: Mỗi khẩu súng có thể được lập hóa đơn và giám sát riêng biệt không?

Đúng. Kết nối OCPP 1.6J/2.0.1 báo cáo mỗi khẩu súng là một điểm sạc độc lập với nhật ký giao dịch, đo năng lượng và chẩn đoán riêng biệt. Điều này cho phép tính phí theo từng ngăn, định giá theo người dùng và theo dõi việc sử dụng chi tiết — như thể vận hành hai bộ sạc riêng biệt từ một bộ phận vật lý.

Câu hỏi 8: Việc bảo trì có phức tạp hơn khi sử dụng hai súng trong một thiết bị treo tường không?

Không. Bảng điều khiển phía trước cung cấp quyền truy cập vào tất cả các bộ phận có thể sử dụng được. Các mô-đun nguồn riêng lẻ có thể thay thế nóng mà không cần tháo thiết bị ra khỏi tường. Bảo trì định kỳ - làm sạch bộ lọc, kiểm tra cáp, kiểm tra đầu nối - giống hệt với thiết bị súng đơn. Vì cả hai khẩu súng đều dùng chung một bộ mô-đun nguồn nên việc tồn kho phụ tùng được đơn giản hóa so với việc duy trì hai bộ sạc riêng biệt.
