Được thiết kế cho công suất đầu ra từ 20kW đến 60kW, Bộ sạc nhanh DC gắn tường súng đơn chất lượng của nhà máy CSIVEI lắp đặt trực tiếp lên tường, cột hoặc cột kết cấu hiện có — loại bỏ nhu cầu sử dụng tấm bê tông, neo đất hoặc xây dựng đảo đỗ xe chuyên dụng. Điều này khiến nó trở nên lý tưởng cho các bãi đỗ xe ngầm, gara nhiều tầng và bãi đỗ xe hẹp, nơi các bộ sạc gắn trên sàn sẽ cản trở luồng giao thông.

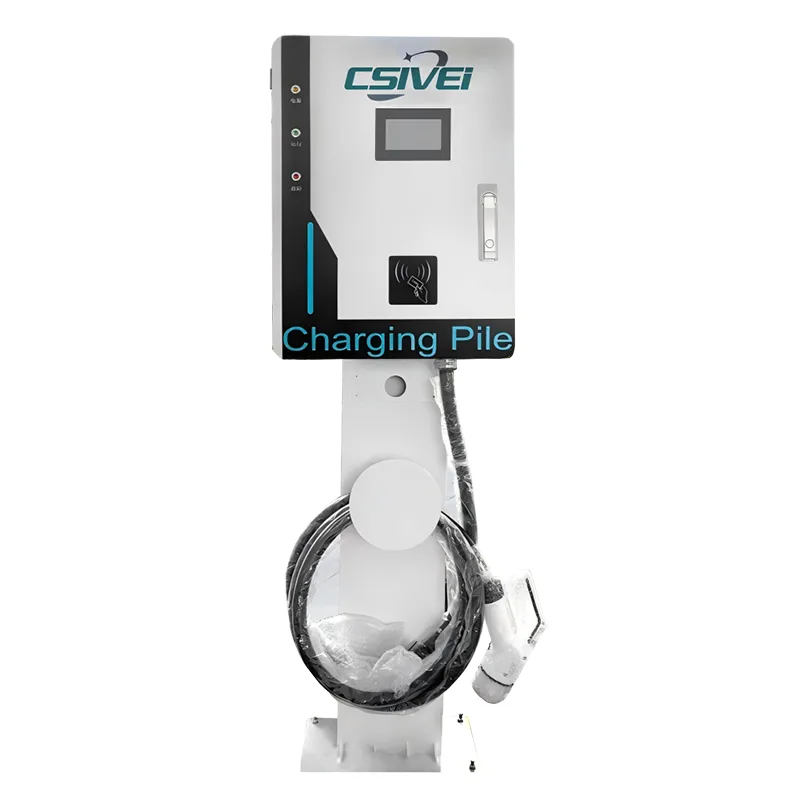

Đối với những vị trí không có bề mặt tường phù hợp, bệ thép chịu lực nặng tùy chọn sẽ chuyển đổi thiết bị thành bộ sạc gắn trên cột độc lập mà không có bất kỳ thay đổi phần cứng bên trong nào.
Bộ sạc hỗ trợ các tiêu chuẩn CCS1, CCS2, CHAdeMO và GB/T, phục vụ tất cả các xe điện phổ thông. Vỏ được xếp hạng IP55 với các thiết bị điện tử được phủ phù hợp chịu được môi trường trong nhà-ngoài trời ẩm ướt, bụi bặm và thông gió kém điển hình của bãi đỗ xe ở tầng hầm.
Kiểm soát truy cập chạy qua màn hình cảm ứng 7 inch với xác thực dựa trên ứng dụng và RFID, với kết nối OCPP 1.6J/2.0.1 cho phép giám sát từ xa, báo cáo giao dịch và định giá linh hoạt.
Các tính năng an toàn bao gồm giám sát cách điện theo thời gian thực, bảo vệ dòng điện dư nhạy cảm với DC, bảo vệ quá nhiệt và nút dừng khẩn cấp — tất cả đều là tiêu chuẩn trên mọi thiết bị.
Được thiết kế cho những vị trí có diện tích sàn hạn chế, Trạm sạc DC gắn tường súng đơn gắn trực tiếp lên các bề mặt thẳng đứng hiện có — giải phóng diện tích mặt đất có giá trị trong khi vẫn mang lại hiệu suất sạc nhanh DC. Với bộ bệ tùy chọn, thiết bị tương tự sẽ biến thành giải pháp gắn trên cột cho các địa điểm ngoài trời không có tường phù hợp.
Trong các gara ở tầng hầm và các công trình đỗ xe nhiều tầng, các khoang hẹp, vòng quay chật hẹp và các cột kết cấu khiến bộ sạc gắn trên sàn trở nên không thực tế. Bộ phận treo tường này lắp đặt trực tiếp lên tường, cột hoặc cột bê tông chịu lực, đặt bộ sạc ở đầu mỗi khoang mà không lấn chiếm chỗ đỗ xe hoặc lối đi lái xe. Không cần neo đất hoặc đệm bê tông, tăng tốc độ lắp đặt và giữ cho lối đi thông thoáng cho người đi bộ.
Các đại lý đang chuẩn bị xe điện để bàn giao cho khách hàng hoặc thực hiện tính phí sau dịch vụ cần quay vòng nhanh trong không gian xưởng và sân trước hạn chế. Bộ sạc gắn tường phía trên khoang dịch vụ giúp kỹ thuật viên và phương tiện di chuyển được thông thoáng trên sàn. Cấu hình súng đơn kết hợp gọn gàng với một khoang dịch vụ chuyên dụng duy nhất, đơn giản hóa việc quản lý cáp và đảm bảo mỗi chiếc xe đều nhận được sạc ổn định, được giám sát.
Đối với nhân viên, khách hoặc người thuê sạc xe điện trong các tòa nhà có bãi đậu xe ngầm hoặc có mái che, bộ sạc DC gắn trên tường sẽ tích hợp hoàn hảo vào cấu trúc hiện có. Chúng tránh sự lộn xộn của các thiết bị đứng độc lập trong khu vực có nhiều người đi bộ và có thể được lắp đặt ngang tầm mắt để dễ dàng truy cập màn hình. Xác thực dựa trên ứng dụng và RFID cho phép thanh toán theo từng người dùng cụ thể, trong khi kết nối OCPP cho phép người quản lý tài sản giám sát việc sử dụng và đặt giá theo thời gian trong ngày.

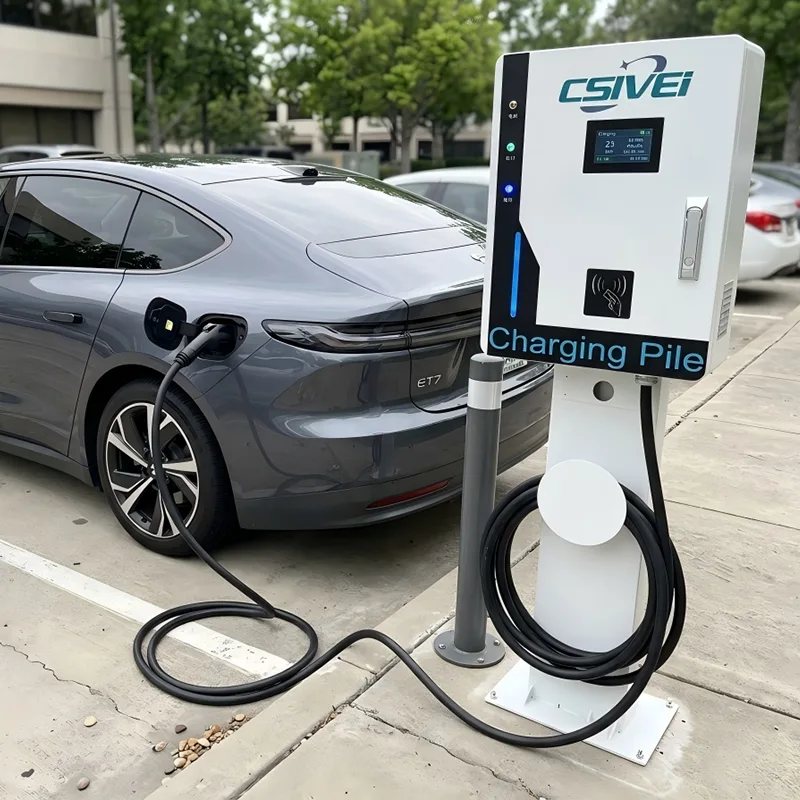

Ở những nơi không có bề mặt tường — chẳng hạn như lô đất có bề mặt lộ thiên, làn đỗ xe bên lề đường hoặc bãi đỗ xe bán lẻ ở ngoại ô — bệ thép tùy chọn sẽ chuyển đổi cùng một bộ sạc thành một bộ phận gắn trên cột có cấu hình mỏng. Điều này mang lại sự linh hoạt khi triển khai để kết hợp các lắp đặt treo tường và bệ trong một dự án duy nhất, sử dụng một sản phẩm được tiêu chuẩn hóa thay vì tìm nguồn cung cấp các mẫu bộ sạc tường và sàn riêng biệt. Diện tích nhỏ gọn của một bệ đơn chiếm ít không gian trên mặt đất hơn nhiều so với một tủ sạc đặt trên sàn hoàn chỉnh.
Các đội xe điện cỡ nhỏ và vừa — chẳng hạn như xe tải giao hàng địa phương, xe bảo trì của hội đồng hoặc nhóm xe của công ty — thường hoạt động từ các kho có các tòa nhà và tường bao hiện có. Bộ sạc DC gắn tường dọc theo mép kho giúp tối đa hóa không gian sân bãi có thể sử dụng để đỗ xe và di chuyển. Việc sạc theo lịch thông qua chương trình phụ trợ OCPP có thể phù hợp với giá điện ngoài giờ cao điểm, giúp duy trì chi phí vận hành đội xe ở mức thấp.
Bộ sạc nhanh DC gắn tường một súng tích hợp đầy đủ khả năng sạc nhanh DC vào một khung máy nhỏ gọn, có thể treo tường — đạt được mật độ năng lượng cao mà không ảnh hưởng đến hiệu suất nhiệt, độ an toàn hoặc khả năng bảo trì.
Bộ sạc sử dụng kiến trúc bộ chỉnh lưu mô-đun được sắp xếp hợp lý, tích hợp bộ chuyển đổi AC-DC cách ly tần số cao vào một vỏ mỏng thường có thể tích bằng một phần ba thể tích của bộ sạc đặt trên sàn tương đương. Mặc dù diện tích đã giảm nhưng hiệu suất chuyển đổi vẫn ≥95% ở mức tải định mức. Có thể truy cập khoang mô-đun từ bảng mặt trước, cho phép hoán đổi nóng các mô-đun nguồn riêng lẻ mà không cần tháo thiết bị ra khỏi tường — một lợi thế quan trọng trong môi trường gara chật hẹp, nơi có thể hạn chế khả năng tiếp cận từ bên cạnh.
Việc triển khai treo tường đặt ra những thách thức đặc biệt về nhiệt: bộ sạc thường được lắp đặt trên bề mặt bê tông hoặc gạch xây với luồng không khí phía sau hạn chế và các bãi đỗ xe ở tầng hầm có thể phải chịu không khí ứ đọng, ẩm ướt. Để giải quyết vấn đề này, thiết bị kết hợp một ống dẫn khí bên trong kín với khả năng làm mát không khí cưỡng bức thông minh. Quạt áp suất tĩnh cao hút không khí đã lọc qua đường dẫn từ trước ra sau, ngăn chặn sự tuần hoàn không khí nóng và bảo vệ các bộ phận bên trong khỏi bụi phanh và các hạt trong không khí thường gặp trong các kết cấu đỗ xe. Lớp phủ phù hợp trên tất cả các PCB cung cấp khả năng bảo vệ bổ sung chống lại sự ngưng tụ và môi trường ăn mòn.
Vỏ được làm từ thép mạ kẽm nhẹ nhưng cứng, sơn tĩnh điện để chống tia cực tím và ăn mòn. Hệ thống giá đỡ được gia cố phân bổ trọng lượng của thiết bị qua nhiều điểm neo, tương thích với cột bê tông, gạch và kết cấu thép. Thiết kế tập trung khối lượng của bộ sạc gần với mặt phẳng tường, giảm thiểu ứng suất đúc hẫng lên các vật cố định. Đối với các địa điểm triển khai bệ tùy chọn, cùng một giá đỡ gắn vào cột thép mạ kẽm nhúng nóng với kênh quản lý cáp tích hợp, không yêu cầu sửa đổi phần cứng bên trong để chuyển đổi giữa cấu hình giá treo tường và giá treo.
Bộ rút cáp cân bằng lò xo hoặc hộp đựng cáp được tích hợp vào mặt bên của thiết bị, giữ cho cáp sạc không chạm đất khi không sử dụng. Điều này giúp ngăn ngừa nguy cơ vấp ngã ở khu vực có nhiều người đi bộ và bảo vệ cáp khỏi hư hỏng do xe đâm. Thiết kế bao đựng dẫn cáp xuống và ra ngoài ở độ cao cầm nắm tự nhiên, giúp giảm căng thẳng cho người vận hành trong quá trình kết nối.
Mặc dù có kích thước nhỏ hơn nhưng bộ sạc vẫn giữ được bộ điều khiển và an toàn hoàn chỉnh có trong các bộ DC lớn hơn. Bộ điều khiển Linux nhúng xử lý giao tiếp trên xe qua các giao thức CCS1, CCS2, CHAdeMO và GB/T. Giám sát cách điện theo thời gian thực, phát hiện dòng dư nhạy cảm DC loại A + 6mA và phát hiện hàn contactor hoạt động liên tục trong mỗi phiên. Các cảm biến quá nhiệt được đặt trên mô-đun nguồn, đường dẫn đầu ra DC và các tiếp điểm của đầu nối sẽ kích hoạt các phản ứng bảo vệ theo giai đoạn — từ tăng tốc độ quạt đến giảm công suất có kiểm soát cho đến chấm dứt phiên hoàn toàn nếu vượt quá ngưỡng. Kết nối OCPP 1.6J/2.0.1 qua 4G, Wi-Fi hoặc Ethernet cho phép chẩn đoán từ xa, cập nhật chương trình cơ sở và thanh toán cho mỗi giao dịch.
Thiết kế treo tường hỗ trợ công suất định mức từ 20kW đến 60kW, phù hợp với công suất điện thông thường có sẵn trong các tòa nhà hiện có mà không cần nâng cấp lưới điện tốn kém. Các tùy chọn đầu vào bao gồm cả cấu hình một pha và ba pha tùy thuộc vào cấp nguồn. Bộ phụ kiện bệ tùy chọn bao gồm cột, tấm đế và thanh dẫn cáp — có thể được lắp đặt bởi một nhóm kỹ thuật viên — cho phép triển khai kết hợp giá treo tường và bệ từ một mẫu bộ sạc được tiêu chuẩn hóa trên toàn bộ cơ sở đỗ xe.
Q1: Loại bề mặt tường nào cần thiết để lắp đặt?
Bộ sạc nhanh DC gắn tường súng đơn được thiết kế để gắn trên các cột bê tông, gạch hoặc kết cấu thép chắc chắn. Giá đỡ được gia cố phân bổ trọng lượng của thiết bị qua nhiều điểm neo, đảm bảo cố định ổn định, an toàn. Nên khảo sát địa điểm để xác nhận khả năng chịu tải và chúng tôi cung cấp mẫu lắp đặt chi tiết và hướng dẫn lắp đặt cho nhà thầu điện của bạn.
Q2: Điều gì sẽ xảy ra nếu không có bức tường phù hợp tại địa điểm của tôi?
Một bệ thép nặng tùy chọn có sẵn. Cột độc lập này sử dụng cùng giá đỡ như phiên bản treo tường — không cần thay đổi phần cứng bên trong. Bệ đi kèm với kênh quản lý cáp tích hợp và tấm sàn. Nó cho phép bạn kết hợp lắp đặt trên tường và bệ trên một địa điểm trong khi sử dụng một mẫu bộ sạc được tiêu chuẩn hóa duy nhất.
Câu hỏi 3: Công suất đầu ra hiện có là bao nhiêu và tại sao phạm vi công suất lại thấp hơn so với các thiết bị đặt sàn?
Bộ sạc DC treo tường này có các mức công suất từ 20kW đến 60kW. Dòng sản phẩm này được tối ưu hóa cho thiết kế tản nhiệt treo tường nhỏ gọn và công suất điện điển hình của tòa nhà. Đối với lắp đặt gắn trên tường, mức năng lượng này đủ để sạc tại điểm đến, đỗ xe tại nơi làm việc và sử dụng đội xe qua đêm. Nếu dự án của bạn yêu cầu công suất cao hơn, bộ sạc súng đơn hoặc súng kép đặt trên sàn của chúng tôi sẽ cung cấp cấu hình từ 60kW đến 240kW.
Câu hỏi 4: Bộ sạc có thể hoạt động ổn định trong bãi đỗ xe ngầm ẩm ướt hoặc bụi bặm không?
Đúng. Vỏ được xếp hạng IP55 và tất cả các thiết bị điện tử bên trong đều được phủ phù hợp để chống ẩm, ngưng tụ và các hạt trong không khí. Ống dẫn khí kín và quạt làm mát áp suất tĩnh cao được thiết kế đặc biệt cho không khí ứ đọng, thường nhiều bụi ở tầng hầm và các tòa nhà đỗ xe nhiều tầng.
Câu 5: Cáp sạc được quản lý như thế nào khi không sử dụng?
Một hộp đựng cáp gắn bên hông hoặc bộ rút dây cân bằng bằng lò xo giúp giữ cáp khỏi mặt đất. Điều này ngăn chặn nguy cơ vấp ngã ở khu vực dành cho người đi bộ, bảo vệ cáp khỏi hư hỏng xe và đặt đầu nối ở độ cao cầm nắm thoải mái cho người dùng.
Câu hỏi 6: Tôi có thể giám sát và quản lý nhiều bộ sạc treo tường từ xa không?
Đúng. Mỗi thiết bị đều có kết nối OCPP 1.6J/2.0.1 qua 4G, Wi-Fi hoặc Ethernet. Bạn có thể tích hợp tất cả các bộ sạc vào hệ thống quản lý mạng sạc ưa thích của mình để theo dõi thời gian thực, báo cáo giao dịch trên mỗi đơn vị, chẩn đoán từ xa, định giá linh hoạt và cập nhật chương trình cơ sở.
Câu hỏi 7: Cần có quyền truy cập bảo trì nào - thiết bị có cần được tháo ra khỏi tường để bảo trì không?
Không. Bảng điều khiển phía trước cung cấp toàn quyền truy cập vào khoang nguồn mô-đun. Các mô-đun nguồn riêng lẻ có thể được hoán đổi nóng mà không cần tháo bộ sạc ra khỏi tường. Đối với hầu hết các hoạt động kiểm tra định kỳ — làm sạch bộ lọc, kiểm tra trực quan — tất cả các bộ phận đều có thể tiếp cận được từ phía trước, giúp việc bảo trì trở nên khả thi ngay cả trong không gian đỗ xe chật hẹp.
Khu phức hợp thương mại trung tâm thành phố - Trang bị thêm bãi đậu xe ngầm sạc xe điện
Một khu phức hợp cao cấp ở trung tâm thành phố lớn của Châu Âu đã lên kế hoạch trang bị thêm hệ thống sạc nhanh DC vào bãi đậu xe ngầm ba tầng. Cơ sở này phục vụ khách lưu trú tại khách sạn, người thuê văn phòng và khách lẻ, với số lượng yêu cầu sạc xe điện ngày càng tăng. Ban quản lý muốn lắp đặt bộ sạc nhanh mà không làm mất bất kỳ bãi đỗ xe nào hoặc cản trở lối đi hẹp.
Bãi đậu xe ở tầng hầm có những hạn chế vật lý đáng kể điển hình của các tòa nhà đô thị cũ:
● Bãi đỗ xe hẹp với bán kính quay hẹp không còn chỗ cho tủ sạc đặt trên sàn.
● Các cột kết cấu xuất hiện thường xuyên nhưng ở đầu nhiều vịnh đã có tường.
● Các hạn chế về chiều cao trần và ống thông gió đã hạn chế khoảng sáng gầm trên cao.
● Sàn bê tông không thể đào rãnh rộng rãi để chạy điện mới — phải sử dụng các khay cáp treo tường hiện có.
● Công việc xây dựng không được làm gián đoạn hoạt động đỗ xe hàng ngày; quá trình cài đặt phải sạch sẽ, nhanh chóng và ít xâm lấn.
● Bộ sạc DC đặt trên sàn đã sớm bị loại bỏ. Họ sẽ chiếm không gian vịnh có giá trị, cần có tấm bê tông và tạo ra chướng ngại vật trên những làn đường vốn đã chật hẹp.
Các bức tường chu vi bê tông và các cột kết cấu của tòa nhà cung cấp các bề mặt lắp đặt lý tưởng ở đầu các bãi đậu xe hiện có. Một thiết bị gắn trên tường với một khẩu súng có thể được đặt phía trên mỗi khoang xe điện chuyên dụng, phục vụ từng phương tiện một mà không chiếm bất kỳ diện tích sàn nào.
Khung gầm nhỏ gọn của bộ sạc — có kích thước gần bằng một phần ba kích thước của bộ sạc tương đương đặt trên sàn — được gắn phẳng vào tường, để lại toàn bộ chiều sâu khoang có sẵn cho bãi đậu xe. Hộp đựng cáp gắn bên hông tích hợp giúp giữ cáp sạc khỏi mặt đất, loại bỏ nguy cơ vấp ngã trên lối đi dành cho người đi bộ.
Điều quan trọng là thiết kế treo tường có nghĩa là không cần neo đất, không bị vỡ bê tông và không bị đóng cửa trong quá trình lắp đặt. Tất cả cáp nguồn được định tuyến thông qua các khay cáp treo tường hiện có và kết thúc trực tiếp vào phía trên hoặc phía sau vỏ bộ sạc.
Đối với một số gian ở hàng giữa không có tường hoặc cột, bệ thép tùy chọn đã được triển khai. Điều này cho phép lắp đặt cùng một mẫu bộ sạc trên một cột mỏng đứng độc lập, chiếm một phần diện tích của toàn bộ tủ đứng trên sàn. Việc triển khai kết hợp giá treo tường và bệ sử dụng một sản phẩm được tiêu chuẩn hóa, đơn giản hóa việc mua sắm, kiểm kê phụ tùng và đào tạo bảo trì.
Bốn mươi Bộ sạc nhanh DC gắn tường một súng của chúng tôi — được định cấu hình bằng đầu nối CCS2 — đã được lắp đặt trên ba tầng hầm. Ba mươi sáu đơn vị được gắn trên tường bê tông và cột kết cấu; bốn đơn vị đã sử dụng bộ bệ cho các khoang ở hàng giữa. Việc lắp đặt được hoàn thành ngoài giờ đỗ xe cao điểm mà không bị mất khoảng cách. Tích hợp phụ trợ OCPP đã kết nối tất cả bốn mươi đơn vị với nền tảng quản lý trung tâm của tòa nhà, cho phép xác thực người dùng thông qua thẻ truy cập văn phòng và khách sạn hiện có, thanh toán theo phiên và giám sát theo thời gian thực.
● Bốn mươi khu vực có khả năng chạy xe điện đã được tạo ra mà không phải hy sinh một chỗ đỗ xe hiện có — yếu tố quyết định đối với việc quản lý khu phức hợp.
● Chi phí lắp đặt thấp hơn đáng kể so với các giải pháp thay thế đặt trên sàn do loại bỏ các tấm bê tông, đào rãnh trên mặt đất và sửa đổi cấu trúc.
● Phương pháp kết hợp tường và bệ đã giải quyết mọi thách thức về bố trí khoang bằng cách sử dụng một mẫu bộ sạc, giúp quá trình mua sắm của dự án trở nên đơn giản.
● Khách của khách sạn, người thuê văn phòng và người mua sắm giờ đây có thể truy cập tính năng sạc nhanh bằng thẻ ra vào tòa nhà hiện có của họ, với các khoản phí được tự động tính vào phòng, hợp đồng thuê hoặc ứng dụng thanh toán của họ.
● Người quản lý cơ sở kinh doanh đã báo cáo mức tăng có thể đo lường được về mức độ hài lòng của khách tại khách sạn và số lần gia hạn hợp đồng thuê văn phòng nhờ tiện ích sạc xe điện.
● Sau khi triển khai thành công, chủ sở hữu tòa nhà đã chỉ định giải pháp treo tường tương tự cho hai bất động sản bổ sung trong thành phố.
